Реле времени РВм-01 используются в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения для получения выдержек времени при включении реле под напряжение. Также реле используются в устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Условия эксплуатации
Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
Высота над уровнем моря не более 2000 м.
Диапазон рабочих (предельных) температур окружающего воздуха от минус 40ºC до плюс 55ºC.
Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.
Степень защиты по ГОСТ 14254 для оболочки реле IP40.
Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Форма заказа
РВм
|
- 01
|
- Х
|
- Х
|
- Х
|
- УХЛ4
|
| |
1 |
2 |
3 |
4 |
|
где РВм – реле статическое времени; м-модернизированное.
1 -типоисполнение реле (01).
2- максимальная выдержка времени с:
5 с;
50 с.
3- напряжение управления (питания) постоянного или переменного тока:
24В; 48В; 60В; 100В; 110В; 127В; 220В; 380В.
4 - вид присоединения внешних проводников:
1 – переднее присоединение с винтовыми зажимами;
3 – заднее присоединение шпилькой (только для исполнения на базе основания ОР003);
5 – заднее присоединение с винтовыми зажимами.
Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150.
При заказе реле необходимо указать
- тип реле в соответствии со структурой условного обозначения.
- тип корпуса (на базе основания СУРА-1, СУРА-2, ОР002 с возможностью крепления на DIN-рейку или ОР003).
Пример заказа:
Реле времени, с максимальной выдержкой времени 50 с, с напряжением питания 220 В постоянного тока, с задним присоединением винтовыми зажимами, с климатическим исполнением УХЛ4, на базе основания ОР002: РВм-01-50-220-5-УХЛ4 на базе основания ОР002

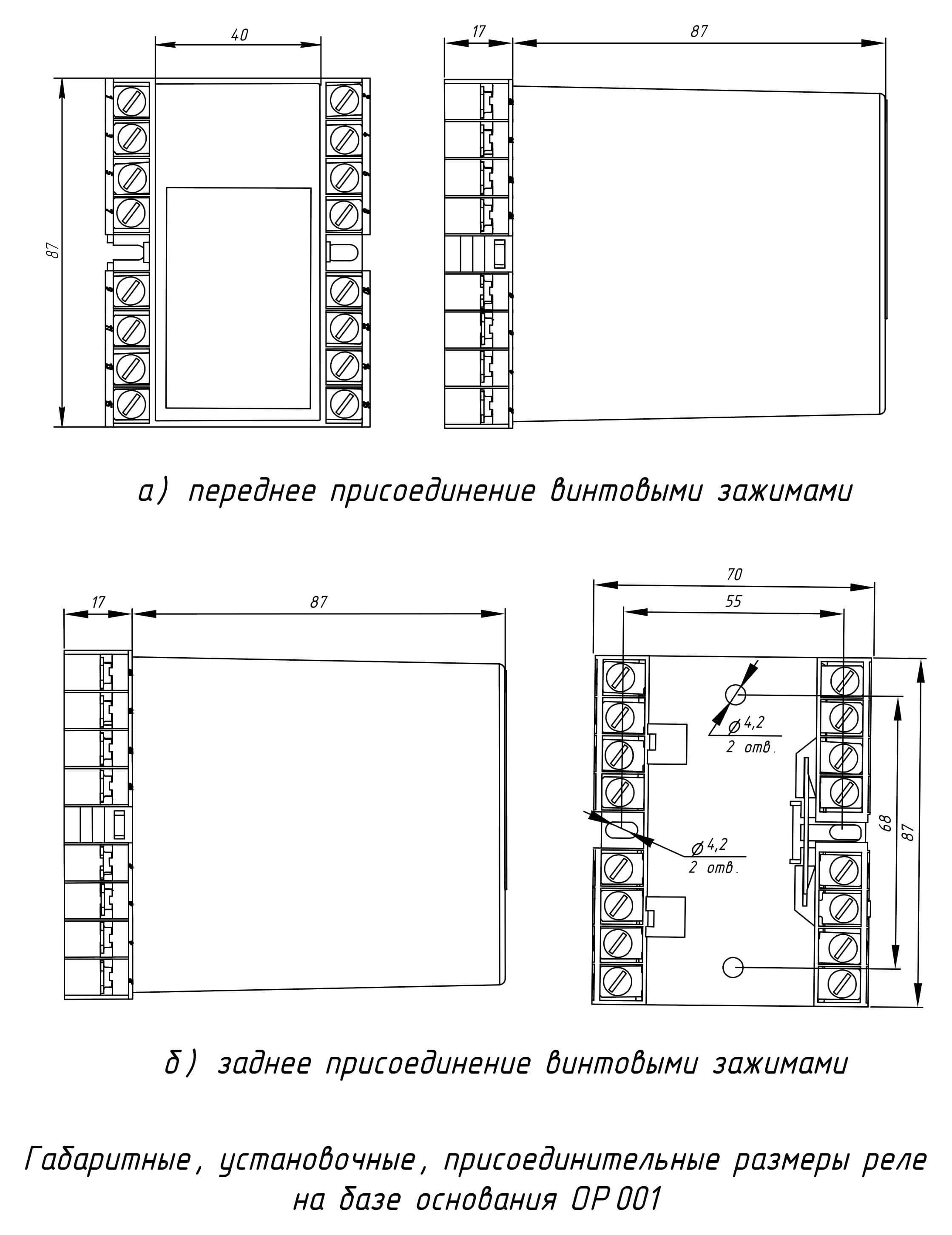

Габаритные и установочные размеры
