Реле статические времени серии РСВм 13-14, РСВм 13-18, предназначены для применения в схемах релейной защиты и автоматики энергосистем и в промышленной аппаратуре различного назначения для получения выдержек времени и включается непосредственно во вторичные цепи измерительных трансформаторов тока.
Реле поставляются в следующих комплектациях катушки:
- Реле РСВм-13-14
- Реле РСВм-13-18
Условия эксплуатации
Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
Высота над уровнем моря не более 2000 м.
Диапазон рабочих (предельных) температур окружающего воздуха от минус 40ºC до плюс 55ºC.
Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.
Степень защиты по ГОСТ 14254 для оболочки реле IP40.
Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Форма заказа
РВм
|
- 03
|
- Х
|
- Х
|
- Х
|
- УХЛ4
|
| |
1 |
2 |
3 |
4 |
|
где РВм – реле времени; м-модернизированное.
1 -типоисполнение реле.
2- максимальная выдержка времени с:
3, 10, 20.
3- напряжение управления (питания) переменного тока, В:
100, 127, 220, 380.
4 - вид присоединения внешних проводников:
1 – переднее присоединение с винтовыми зажимами;
5 – заднее присоединение с винтовыми зажимами.
Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150.
При заказе реле необходимо указать
- тип реле в соответствии со структурой условного обозначения.
Пример заказа:
Реле времени, с максимальной выдержкой времени 20 с, с напряжением питания 220 В переменного тока, с задним присоединением проводников винтовыми зажимами, с климатическим исполнением УХЛ4: РВм-03-20-220-5-УХЛ4.

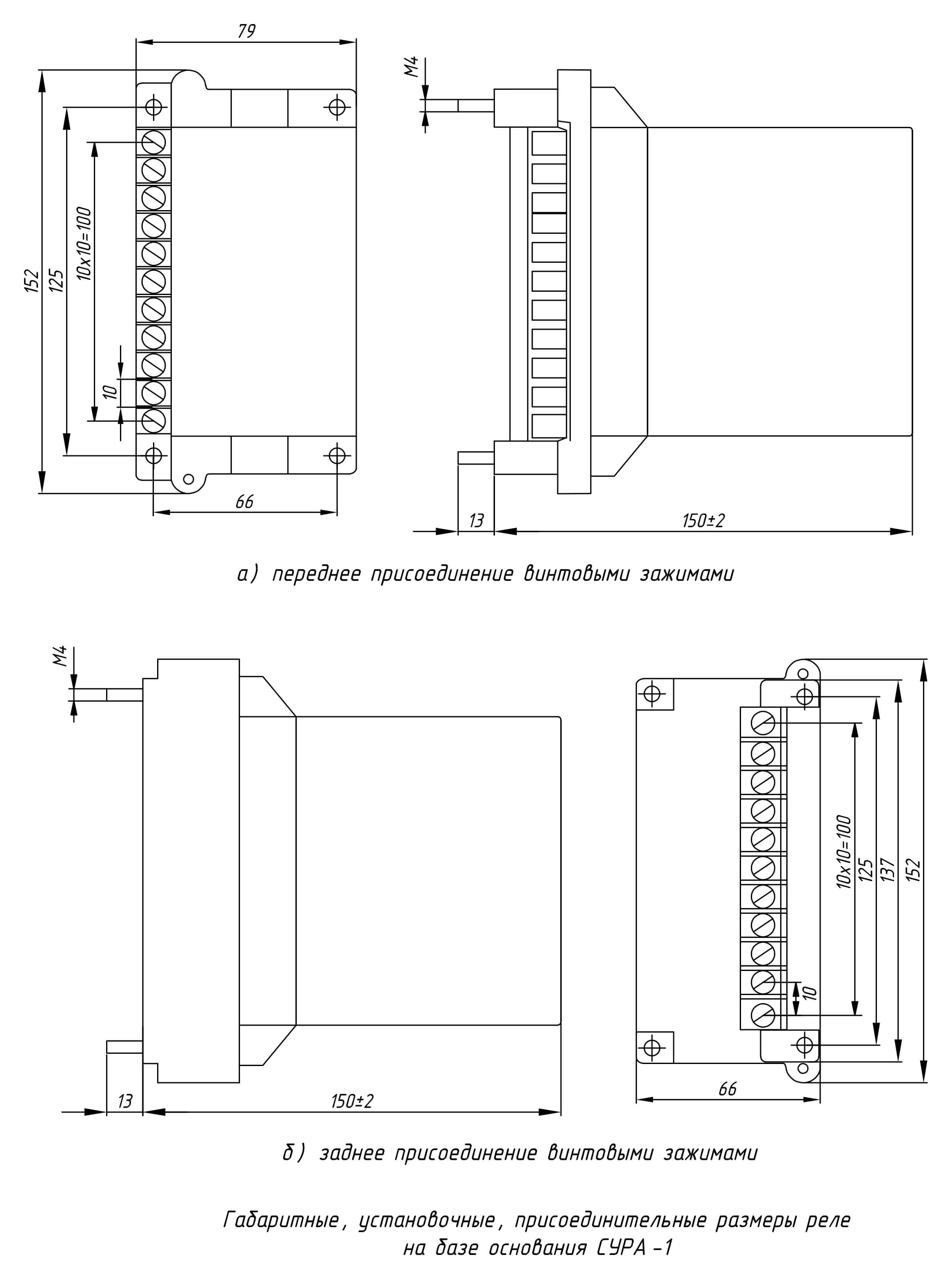

Габаритные и установочные размеры
