Реле времени пневматические РВП-72 предназначены для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными, выдержками времени.

Реле РВП-72 выпускаются в следующем исполнении:

• Реле РВП-72-3121,
• Реле РВП-72-3122,
• Реле РВП-72-3221,
• Реле РВП-72-3222,
• Реле РВП-72-3323

Используется для передачи команд из одной электрической цепи в другую с определенными предварительно установленными выдержками времени. Реле производилось достаточное количество времени и до сих пор активно используется в промышленности.

Устройство и принцип работы РВП 72

Конструкция реле проста и надежна в эксплуатации. Реле собрано на металлическом основании и состоит из электромагнитного привода и пневматической приставки, формирующей выдержку времени. Пневмоприставка имеет контакты с временной задержкой. Пневматическая приставка времени унифицирована для всех типов реле этой серии. В качестве контактного узла в реле устанавливается микровыключатель или контактное устройство. В реле с двумя пневматическими камерами одна работает с выдержкой времени при подаче напряжения питания на электромагнитный привод, а другая – с выдержкой времени при снятии напряжения питания. Один электромагнитный привод управляет обеими камерами, и они позволяют регулировать любую уставку независимо друг от друга. В исполнении реле без выдержки времени микровыключатель (или контактное устройство) укреплен на стойке. Изделие монтируют как на металлических, так и на изоляционных панелях и крепится винтами М5. Электрический монтаж производится любым монтажным медным проводом. При этом к каждому зажиму реле может быть присоединено до двух проводов сечением не более 1.5 мм² или одного сечением не более 2.5².

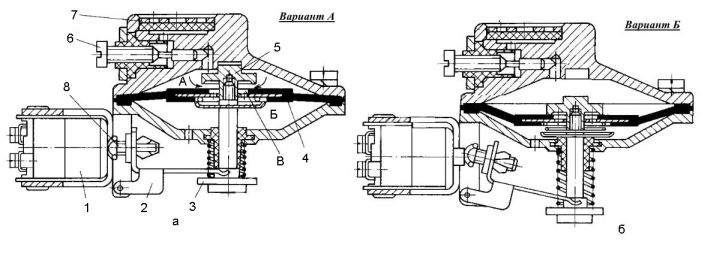

Конструкция пневматической приставки времени реле РВП-72М:
В – фаза "выдержки времени"; А – фаза "взведение"; 1 - микровыключатель; 2 - рычаг; 3 - шток; 4 - мембрана; 5 - клапан; 6 - регулировочный винт; 7 - фильтр для забора внешнего воздуха; 8 - винт.

В роли коммутирующих контактов в реле использовано устройство контактное или микровыключатель (вариант Б или А). Микровыключатель "1" управляет штоком "3" через винт "8", а также рычаг "2". Сам же шток, скреплен с мембраной "4", которая разделяет две пневматические камеры (на рисунке справа "А" и "Б"), и имеет в своем центре специальное отверстие "В" для вывода воздуха. С помощью клапана "5" воздух и проникает через данное отверстие. При помощи винта регулировочного "6" производится регулировка уставки дросселирующего устройства. У данной пневматической приставки времени встроен фильтр забора окружающего воздуха "7". Работа реле РВП 72 состоит из двух фаз: "выдержка времени" и "взведение".

В реле РВП 72 состоящим из двух пневматических приставок одна функционирует с временной выдержкой в случае замыкания контакта управления, а вторая с временной выдержкой при его размыкании. Обеими приставками времени управляют одни и те же электромагнитные приводы. Они имеют возможность регулироваться на любую другую уставку в определенном рабочем диапазоне всех уставок в независимости друг от друга. В этом изделии с контактами без временной выдержки микровыключатель закреплен на стойке. Если взглянуть на электрические схемы, изначальное положение контактов реле РВП-72М-3221, РВП-72М-3121, а также контактов РВП72М-3323 изображено при отсутствии электроэнергии на катушке, а для РВП-72М-3122, РВП-72М-3323 и РВП-72М-3222 - при имеющемся напряжении на катушке. Нужно принимать во внимание, что условное изображение любых контактов, которые присутствуют на микровыключателе, в составе пневматической приставки в РВП-72М-3221 и РВП-72М-3121, а также на стойке в реле РВП-72М-3222, соответствует работе РВП при включенной катушке. Таким же образом в реле РВП72М-3323 для контактного устройства, расположенного вверху.

РВП 72 относят к типу бесшкальных реле времени, и именно поэтому в их эксплуатации точная регулировка на нужную уставку довольно затруднительна. Временная выдержка контролируется с помощью электросекундомера, который включен в цепь контактного устройства (микровыключателя), или индикаторной лампой и секундомером через трехкратное включение реле. Если необходимо, то возможна регулировка в процессе работы величины уставки временной выдержки вращением регулировочного винта. В случае значительного изменения температуры внешней среды тоже необходима подрегулировка уставки временной выдержки.

В данной серии реле имеет пять модификаций:
РВП-72-3121 — с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод;
РВП-72-3122 — с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода;
РВП-72-3221 — с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий + 1 размыкающий), срабатывающими без выдержки времени;
РВП-72-3222 — с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода и дополнительными контактами (1 замыкающий + 1 размыкающий), срабатывающими без выдержки времени;
РВП-72-3323 — с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и снятия напряжения питания с электромагнитного привода.

Структура условного обозначения реле РВП-72

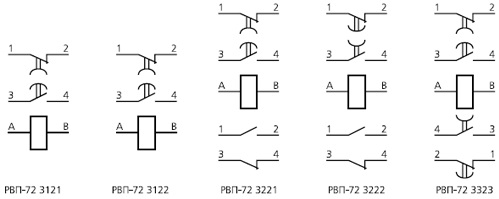

Схема подключения реле времени РВП 72

Как производить техническое обслуживание реле серии РВП-72М? Профилактический осмотр реле времени необходимо проводить не реже одного раза за месяц, но не больше чем через 500 тысяч циклов. В ходе осмотра при необходимости все крепежные винты необходимо подтянуть. Обязательно уделить внимание чистоте всех рабочих поверхностей изделия, затяжку винтовых соединений, целостность пружин, состояние изоляции и т.д. С поверхности реле нужно убрать скопившуюся грязь с помощью хлопчатобумажной салфетки, заранее немного смоченной в специальной жидкости, например уайт-спирите, далее обдуть сжатым сухим воздухом.
