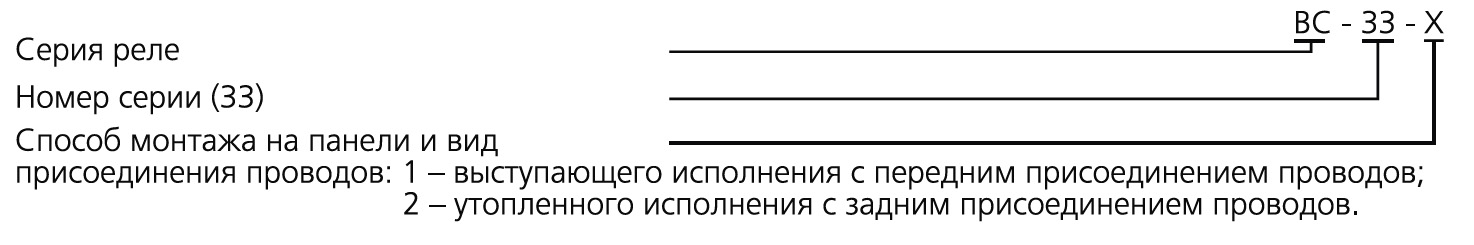

Реле времени серии ВС 33-1 предназначены для передачи команд из одной электрической цепи в другую с предварительно устанавливаемыми выдержками времени.
Применяются в схемах управления и автоматики с напряжением переменного тока до 240В частоты 50 и 60Гц.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур от -10 до +55°С.
Воздействие вибраций с ускорением до 2g в диапазоне частот от 10 до 60Гц и с ускорениями до 1g в диапазоне частот от 1 до 100Гц.
Районы с умеренным и холодным климатом.
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4.
Рабочее положение в пространстве произвольное.
Степень защиты: реле-IP40, выводных зажимов – IP10.
УСТРОЙСТВО И РАБОТА
Реле представляет собой электромеханическое устройство с приводом от синхронного электродвигателя. Механизм реле укреплен на панели и закрывается оболочкой. На панели реле имеются переключатель поддиапазона уставок и ручка установки выдержки времени.
Принцип работы реле заключается в том, что при подаче питающего напряжения на электродвигатель и электромагнит срабатывает переключающий контакт, вращение от электродвигателя передается подвижным частям, которые приводят в действие выходные контакты через определенное, заранее установленное время.
После отработки выдержки времени при снятии питающего напряжения реле возвращается в исходное положение и готово к следующему циклу работы.
СХЕМА ПОДКЛЮЧЕНИЯ
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Поставщик гарантирует нормальную работу реле времени в течение 2 лет со дня ввода в эксплуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.
При повреждении корпуса претензии не принимаются.
