Реле времени ВС 44-1 предназначены для передачи команд из одной электрической цепи в другую согласно предварительно установленной программе по замкнутому повторяющемуся циклу и применяются в схемах автоматического управления.
Структура условного обозначения
| вс |
тип реле |
| 44 |
номер серии |
| х |
исполнение реле: 1; 3 - с дистанционным пуском и автоматическим остановом в конце каждого цикла; 2; 4 - с пуском при подаче напряжения питания, непрерывно повторяющимися циклами и остановом при снятии напряжения питания.
|
Различия между исполнениями 1 и 3, 2 и 4 приведены в разделе "Технические данные".
Условия эксплуатации
Реле изготовляются в исполнении УХЛ (для работы в макроклиматических районах с умеренным и холодным климатом) и О (для работы во всех макроклиматических районах на суше, кроме очень холодного). Реле должны эксплуатироваться в закрытых
отапливаемых помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4), а также в закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий (соответствующих
категории размещения 3) в условиях, исключающих воздействие песка и пыли.
Высота над уровнем моря до 2 000 м (допускается работа реле исполнения УХЛ на высоте над уровнем моря до 4 000 м при температуре окружающего воздуха не более 400С с уменьшением числа циклов ВО контактов).
Температура окружающего воздуха: для исполнения УХЛ - от минус 20 до 550С, для исполнения О - от минус 10 до 550С.
Относительная влажность окружающего воздуха, не более: для исполнения УХЛ - 80% при температуре 250С, для исполнения О - 98% при температуре 350С.
Окружающая среда взрывобезопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, нарушающих работу реле.
Воздействие ударных нагрузок при ускорении 8g и длительности удара от 2 до 15 мс.
Вибрация мест крепления реле с частотой 60 Гц и ускорением до 2g. Реле крепится на вертикальной панели, допускается отклонение от рабочего положения до 50.
Реле в упаковке предприятия-изготовителя следует хранить в закрытых помещениях с естественной вентиляцией при температуре от минус 50 до 400С и относительной влажности воздуха не более 98% при температуре 250С.
Срок хранения - 2 года.
Реле соответствуют ТУ 16-647.027-86.
Нормативно-технический документ (ТУ)
ТУ 16-647.027-86
Гарантийный срок - 2,5 года со дня ввода реле в эксплуатацию.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Реле времени ВС-44 представляет собой электромеханическое устройство с приводом от синхронного электродвигателя (рис. 1). Механизм реле укреплен на пластмассовом цоколе и закрывается пластмассовой оболочкой.

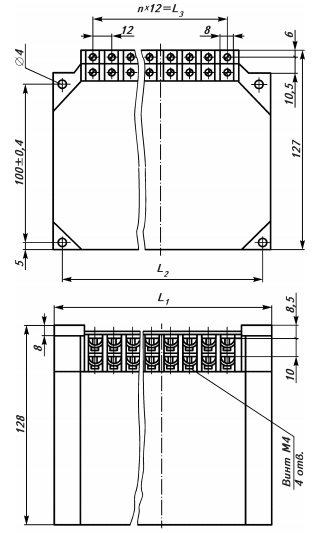

Общий вид, габаритные и установочные размеры реле
| тип реле |
размер, мм |
n |
| l3 |
l3 |
l3 |
| вс-44-1 вс-44-2 |
198 |
185±0,5 |
144 |
12 |
| вс-44-3 вс-44-4 |
148 |
135±0,5 |
88 |
7 |
Принцип работы реле заключается в том, что после подачи питающего напряжения на электродвигатель вращение от него через редуктор и сменные зубчатые колеса передается на блок программных дисков с упорами, которые через заранее
установленные промежутки времени приводят в действие кулачки и связанные с ними выходные контакты.
Шкала, расположенная на главном валу реле, оцифрована в процентах (один полный оборот шкалы соответствует одному циклу и равен 100%). Цена деления шкалы - 1%.
Установка программы выдержек времени обеспечивается по шкале в диапазоне от 4 до 100%. В реле ВС-44-1, ВС-44-3 после отработки полной программы (одного цикла) вращение блока программных дисков прекращается. Это достигается отключением
электродвигателя от питающей сети собственным переключающим контактом и контактами встроенного электромагнитного реле.
В реле ВС-44-2, ВС-44-4 вращение блока программных дисков осуществляется непрерывно до отключения питающего напряжения внешним коммутирующим устройством.
Схемы подключения реле ВС-44-1, ВС-44-3 и ВС-44-2, ВС-44-4 приведены на рис. 2, 3.
Схема подключения реле ВС-44-1 и ВС-44-3:

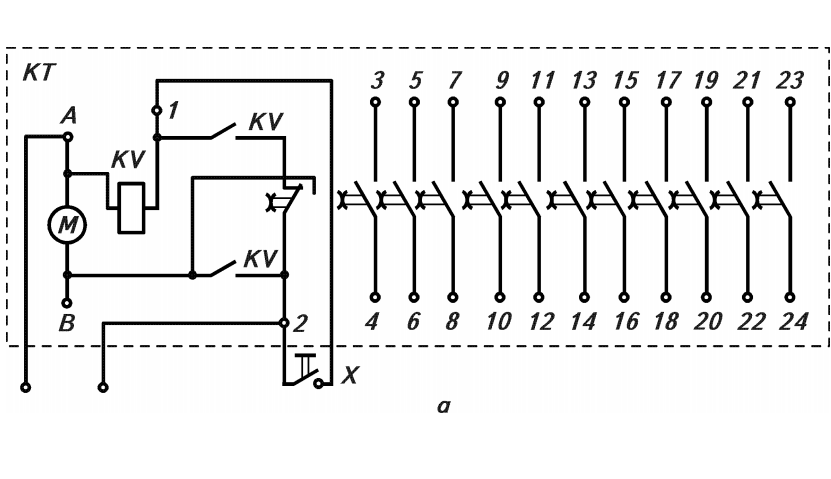

а - схема подключения реле ВС-44-1;

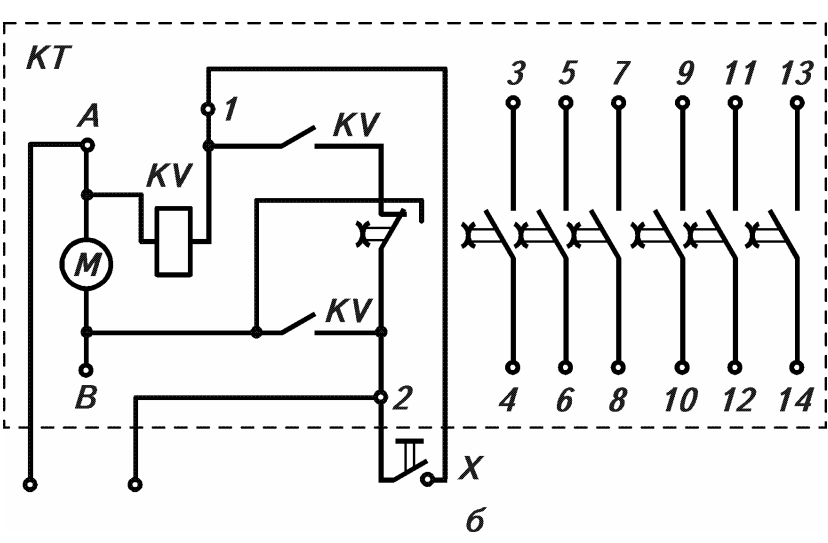

б - cхема подключения реле ВС-44-3;
М - электродвигатель;
KV - электромагнитное реле;
А-2 - клеммы подключения питающего напряжения;
1-2 - клеммы подключения внешнего замыкающего устройства Х;
А-В - клеммы подключения питающего напряжения при работе в режиме непрерывно повторящихся циклов;
3-4 ... 23-24 - замыкающие (размыкающие) контакты с выдержкой времени реле ВС-44-1;
3-4 ... 13-14 - замыкающие (размыкающие) контакты с выдержкой времени реле ВС-44-3
Схема подключения реле ВС-44-2 и ВС-44-4:

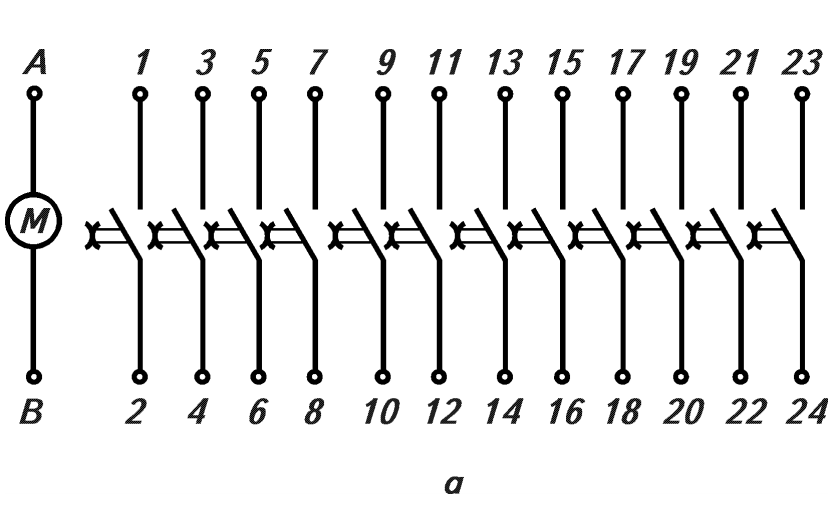

а - схема подключения реле ВС-44-2;

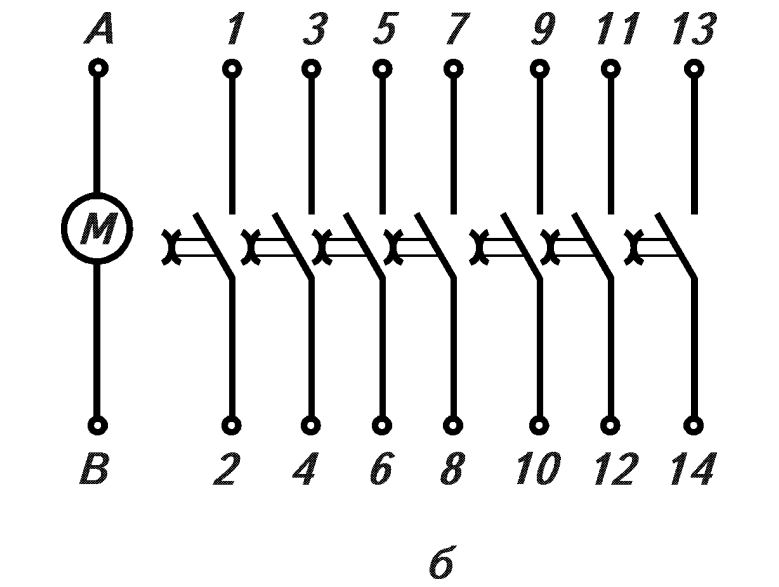

б - схема подключения реле ВС-44-4;
М - электродвигатель;
А-В - клеммы подключения питающего напряжения;
1-2 ... 23-24 - замыкающие (размыкающие) контакты с выдержкой времени реле ВС-44-2;
1-2 ... 13-14 - замыкающие (размыкающие) контакты с выдержкой времени реле ВС-44-4
Работа реле ВС-44-1, ВС-44-3 при подаче питающего напряжения на клеммы А-В аналогична работе реле ВС-44-2, ВС-44-4. Реле крепится на вертикальной панели четырьмя винтами М4.
Концы присоединяемых одножильных проводов должны быть облужены, концы многожильных проводов - предварительно скручены в направлении навивки и пропаяны. К одному зажиму реле присоединяются не более двух проводов сечением 0,5-1,5 мм2 или
одного сечением до 2,5 мм2.
Установка продолжительности цикла производится по табл. 1. Для этого нужно выбрать необходимое время цикла, обеспечиваемое реле с имеющимся комплектом сменных зубчатых колес. Исходя из выбранного значения длительности цикла,
определяются одно из семи положений подвижного зубчатого колеса редуктора (счет следует вести с третьего зубчатого колеса от платы электродвигателя) и расположение сменных зубчатых колес.
Для перемещения подвижного зубчатого колеса фиксатор отводится в направлении от редуктора и передвигается по оси до зацепления подвижного зубчатого колеса с выбранным зубчатым колесом редуктора.
Нажатием на фиксатор в направлении редуктора подвижное зубчатое колесо фиксируется в рабочем положении. Свободное вращение блока программных дисков обеспечивается
установкой подвижного зубчатого колеса в промежутке между зубчатыми колесами редуктора.
При установке требуемого положения сменных зубчатых колес (рис. 4) необходимо снять планку 1 и разрезные шайбы 2, выставить в требуемой последовательности зубчатые колеса, закрепить планку и шайбы.

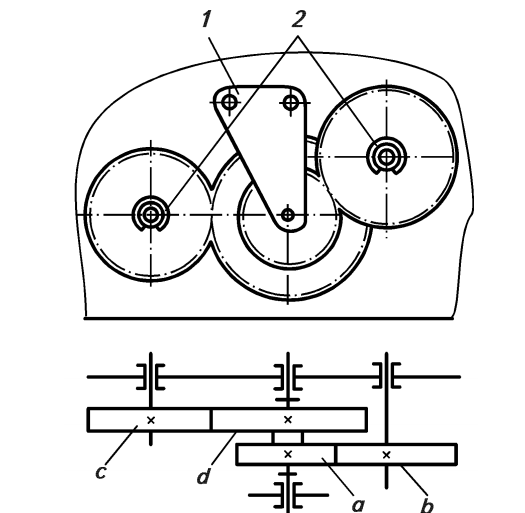

Схема установки сменных колес редуктора:
а, b, с, d - сменные зубчатые колеса;
1 - планка;
2 - разрезная шайба
При отсутствии в табл. 1 требуемого значения длительности цикла выбирается ближайшее по усмотрению потребителя. Настройка времени срабатывания производится установкой по шкале начала и длительности отсчета выдержки времени (операции).
Для этого необходимо:
1) рассчитать, на каком делении шкалы должны произойти первая и последняя операции.
Требуемое деление А шкалы находят по формуле:
А = 100хT1/T - K,
где Т1 - время с начала цикла до производства требуемой операции;
Т - продолжительность цикла;
К - число делений шкалы, соответствующее разнице между установкой упора по визиру и моментом срабатывания контакта (постоянная величина, равная 6);
2) вывести из зацепления подвижное зубчатое колесо редуктора, совместить требуемое деление шкалы с визирной планкой, совместить упор программного диска также с изирной планкой, зажать винт упора.
Настройка остальной программы производится в последовательности, указанной выше. После настройки всех программных дисков нужно выставить начала цикла по визирной планке на нулевую отметку шкалы, ввести в зацепление подвижное зубчатое
колесо и зафиксировать его нажатием на фиксатор в направлении редуктора. Отсчет происходит с момента подачи напряжения.
Реле включается на пробный цикл, и при необходимости производится дополнительная регулировка;
3) произвести изменение исходного положения контактов поворотом кулачков по часовой стрелке, если смотреть со стороны сменных зубчатых колес.
При настройке реле ВС-44-1, ВС-44-3 на отработку одиночных циклов необходимо:
вывести подвижное зубчатое колесо из зацепления с зубчатым колесом редуктора;
первый упор первого слева программного диска установить по визирной планке на 94-е деление шкалы (нулевое значение), второй упор - на 5-е деление шкалы;
установить первый слева кулачок, управляющий контактными пластинами, так, чтобы верхний контакт был разомкнут, а нижний замкнут;
вращением блока программных дисков медленно подвести упор нулевого значения к выступу кулачка до срабатывания контактов.
