Реле ВЛ-50 предназначены для создания выдержек времени в цепях управления пуском дизеля тепловозов и путевых машин и применяются как комплектующие изделия.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Реле должны эксплуатироваться в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий.
Диапазон рабочих температур для реле стандартного исполнения - от -45°С до +40°С, для реле для жестких условий эксплуатации - от -60°С до +60°С.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

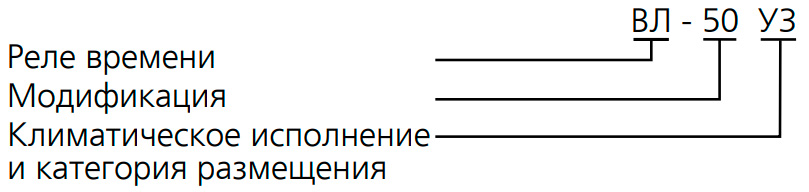

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Реле выполнено в унифицированном корпусе из изоляционного материала, который обеспечивает выступающий и утопленный монтаж с подключением внешних проводов при помощи разъёма.
Элементы схемы размещены на печатной плате.
Регулятор выдержек времени состоит из двух переключателей уставок, оси которых выведены на лицевую панель «под шлиц».
Степень защиты реле:
- по оболочке - ІP40;
- по разъему - ІP10.
Реле выполнено на базе полупроводниковых элементов с применением микросхем и содержит генератор импульсов, счетчик импульсов и усилитель с релейным выходом.
В реле ВЛ-50 при подаче питания на выводы Б1 и Б2 начинается отсчёт времени. По истечении установленной выдержки срабатывает выходное реле.
При снятии питающего напряжения контакты реле возвращаются в исходное состояние.

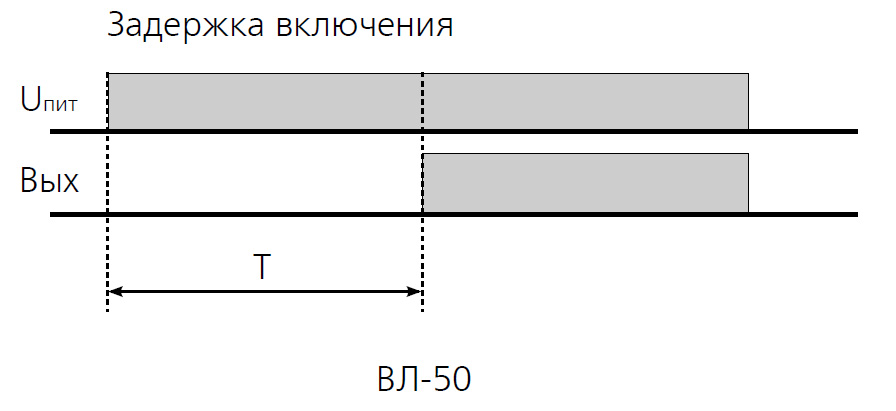

ДИАГРАММЫ РАБОТЫ РЕЛЕ
