Реле времени ВЛ-56 используются для коммутации электрических цепей (не более трех) с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.
Условия эксплуатации
Районы с умеренным и холодным климатом.
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями. Диапазон рабочих температур от -40 до +55°С.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Степень защиты реле IP40, выводных зажимов – IP00.

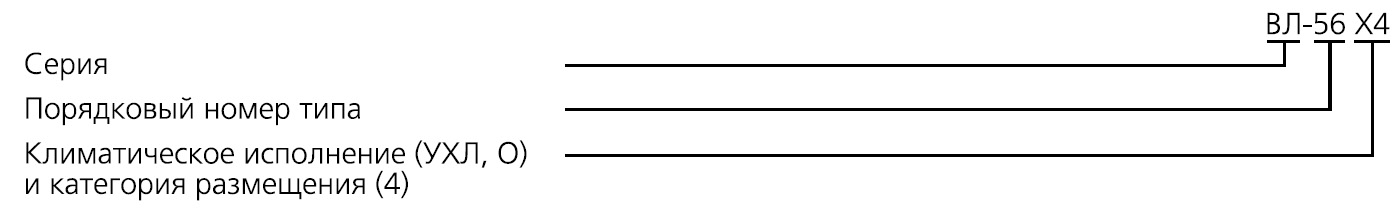

Структура условного обозначения
Устройство и работа
ВЛ-56 является трехцепным реле с выдержкой времени на включение с независимой дискретной регулировкой в каждой цепи.
Конструкция реле ВЛ-56 обеспечивает выступающий монтаж с передним присоединением проводов и утоплен- ный с задним присоединением проводов.
