Реле времени ВЛ 57 используются для коммутации электрических цепей (не более трех) с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
Диапазон рабочих температур от -20°С до +45°С при отсутствии конденсации влаги. Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60 Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Степень защиты реле – IP40, выводных зажимов – IP20.
Реле предназначены для монтажа на DIN-рейку или на плоскость.

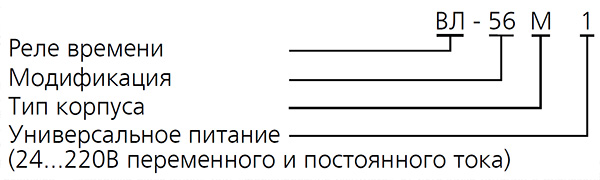

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Временной диапазон выбирается DIP-переключателями 1, 2 и 3 на боковой поверхности, и для всех трех каналов является одинаковым. Время выдержки в пределах выбранного диапазона устанавливается десятичными переключателями единиц «х1» и десятков «х10» на лицевой панели реле.
Режим работы каждого канала реле задается с помощью DIP-переключателей: 4 - для 3-го канала, 5 -для 2-го, и 6 - для 1-го, расположенных на боковой поверхности – «задержка включения» (положение «вправо») или «формирование импульса» (положение «влево»).
Реле имеет 3 управляющих входа для запуска (перезапуска) любого из каналов. В качестве сигнала на управляющий вход подаётся плюсовой потенциал или фазное напряжение согласно схеме включения. При одновременной подаче управляющего сигнала и питания, отсчет времени будет происходить после снятия управляющего сигнала.
Светодиодный индикатор мигает зеленым цветом при отсчете задержки включения и оранжевым при отсчете формирования импульса. При поданном питании (после формирования импульса) светодиод горит постоянно зеленым цветом; если выходное реле включено (после отсчета задержки включения) то светодиод горит постоянно оранжевым цветом.
Исполнительные реле каждого канала имеют одну группу переключающих контактов с выдержкой времени. При установке десятичных переключателей «х10» и «х1» в положение «0» и переключателя режима работы в «Режим 2» (формирование импульса), выходное реле срабатывает при подаче питающего напряжения (как контакт мгновенного действия).

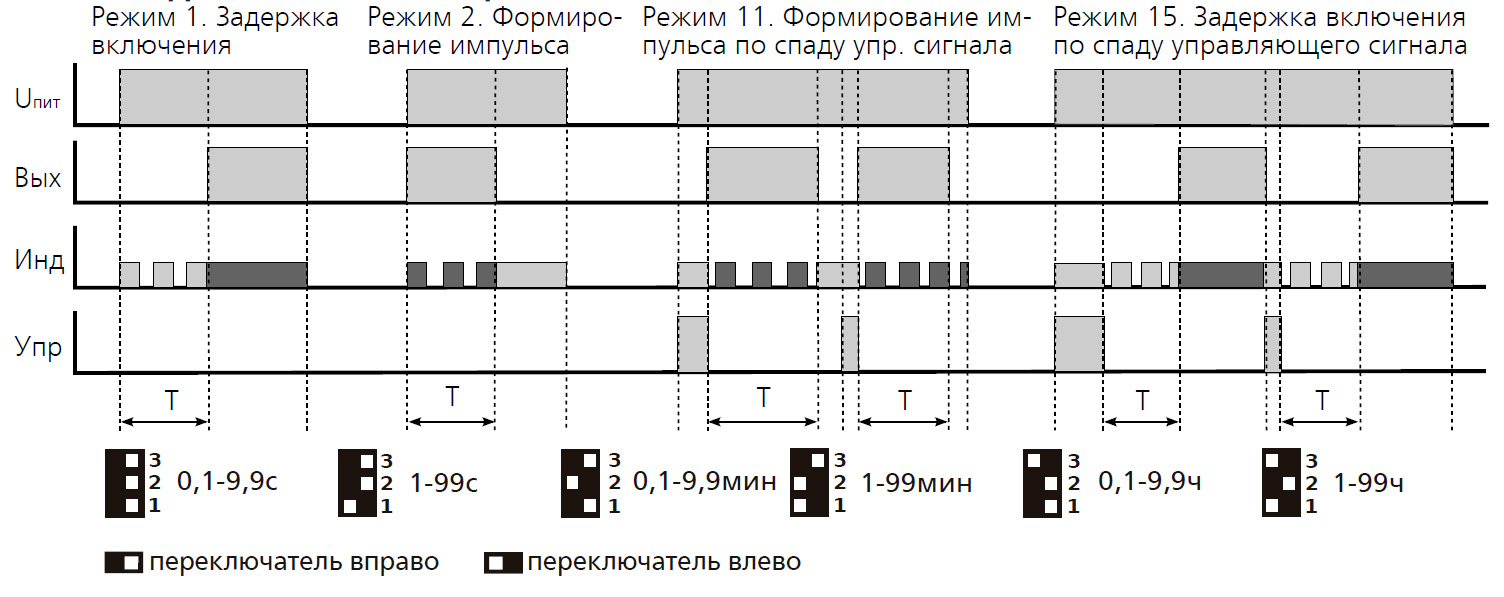

ВРЕМЕННЫЕ ДИАГРАММЫ ФУНКЦИОНИРОВАНИЯ РЕЛЕ
