Трехканальное реле времени - мультивибратор ВЛ-58 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие.
ВЛ-58М может работать в режиме однократного или бесконечного циклов последовательного включения исполнительных реле. Реле выполнено на современной элементной базе.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями. Диапазон рабочих температур от -20°С до +45°С при отсутствии конденсации влаги.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Степень защиты реле – IP40, выводных зажимов – IP20.
Реле предназначены для монтажа на DIN-рейку или на плоскость.

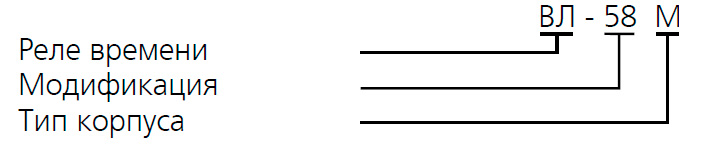

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Реле размещено в пластмассовом корпусе. На передней панели расположены переключатели установки времени включения реле и времени паузы в пределах выбранных диапазонов и светодиодные индикаторы текущего режима работы реле и состояния исполнительных реле. На правой передней панели расположен DIP- переключатель режимов работы и выбора диапазонов времени срабатывания исполнительных реле и времени паузы. Клеммы А1 и А2 предназначены для подключения питающего напряжения.
Реле может работать в двух режимах (выбирается переключателем 1):
- переключатель вправо - однократного цикла, в котором исполнительные реле включаются на заданный промежуток времени последовательно с одинаковыми заданными интервалами паузы. Для повторения цикла необходимо снять и вновь подать питающее напряжение;
- переключатель влево - бесконечного цикла, в котором исполнительные реле включаются последовательно, пока подано питающее напряжение.
Переключатель 3 выбирает диапазон выдержки времени включенного состояния (импульса) исполнительных реле всех трех каналов. Время импульса может быть 0,1…9,9с (переключатель вправо) или 1…99с (переключатель влево).
Переключатель 2 выбирает диапазон выдержки выключенного состояния (паузы) между срабатываниями исполнительных реле всех трех каналов. Он может быть в интервале 1…99с (переключатель вправо) или 0,1…9,9 минут (переключатель влево).
переключатели 4, 5 и 6 не используются!
Переключателями «Т срабатывания» и «Т паузы» задается время включенного и выключенного состояний исполнительных реле соответственно.
При подаче питающего напряжения срабатывает исполнительное реле 1-го канала на заданный промежуток времени. Светодиодный индикатор 1-го канала при этом мигает оранжевым цветом. По истечении времени включения реле, реле 1-го канала отключается, индикатор первого канала горит зеленым цветом. Далее начинается отсчет времени паузы между включениями реле. Светодиодный индикатор 2-го канала мигает зеленым цветом. По окончании времени паузы включается исполнительное реле 2-го канала. Процесс продолжается бесконечно по кругу или однократно в зависимости от выбранного режима работы.
внимание! при одновременной установке десятичных переключателей «х10» и «х1» времени включения реле и времени паузы в положение «0» реле не работает!

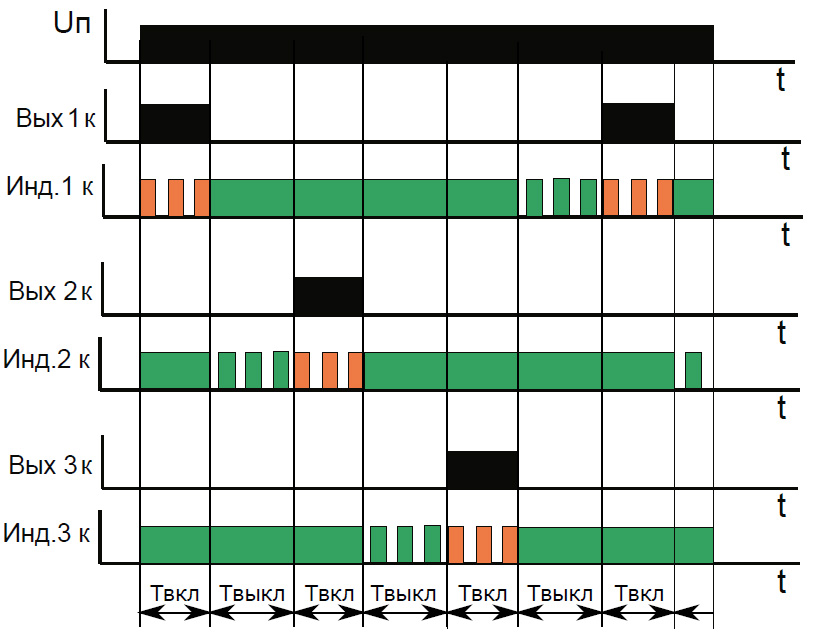

ВРЕМЕННЫЕ ДИАГРАММЫ ФУНКЦИОНИРОВАНИЯ РЕЛЕ
