Реле времени ВЛ 42 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени, и применяется в схемах автоматики как комплектующее изделие.
Реле ВЛ-42 является функциональным аналогом реле ВЛ-54 и может использоваться для его замены.
Условия эксплуатации
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
Диапазон рабочих температур от -20°С до +45°С.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60 Гц. Воздействие по сети питания импульсных помех, не превышающих двойную величину на- пряжения питания и длительностью не более 10мкс.
Степень защиты реле – IP40, выводных зажимов – IP20.
Реле предназначены для монтажа на DIN-рейку и на плоскость.

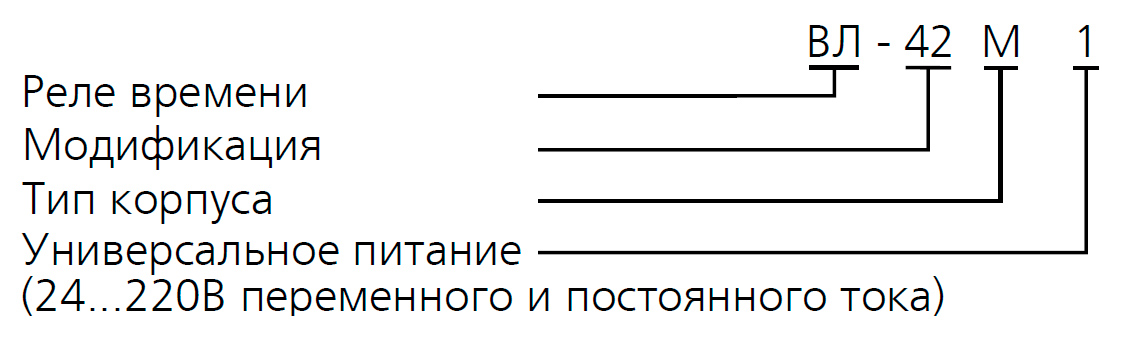

Структура условного обозначения
Устройство и работа
Диапазон выдержки времени паузы выбирается DIP-переключателями 1 и 2, импульса - 5 и 6, расположенными на правой боковой панели.
Режим работы - с паузы или с импульса - задается с помощью DIP-переключателя 3. Общим при выборе дли- тельности импульса и паузы является переключатель 4. В правом положении время выдержки уменьшается в 10 раз и действует одновременно на длительность импульса и паузы, а в левом - не влияет на выбранный диапазон. Время выдержки импульса и паузы в пределах выбранного диапазона устанавливается переключателями еди- ниц (х1) и десятков (х10) на правой боковой панели реле.
Исполнительное реле имеет две группы переключающих контактов.
При подаче сигнала на управляющий вход отсчет времени для импульса или паузы может быть остановлен.
Отсчитанное до этого момента время сохраняется. После снятия управляющего сигнала отсчет времени про- должается от сохраненного значения.
Светодиодный индикатор мигает зеленым цветом при отсчете паузы и оранжевым – при отсчете импульса. При подаче сигнала останова счета, индикатор будет гореть зеленым цветом, если останов произошел во время пау- зы, и оранжевым цветом – во время отсчета импульса.

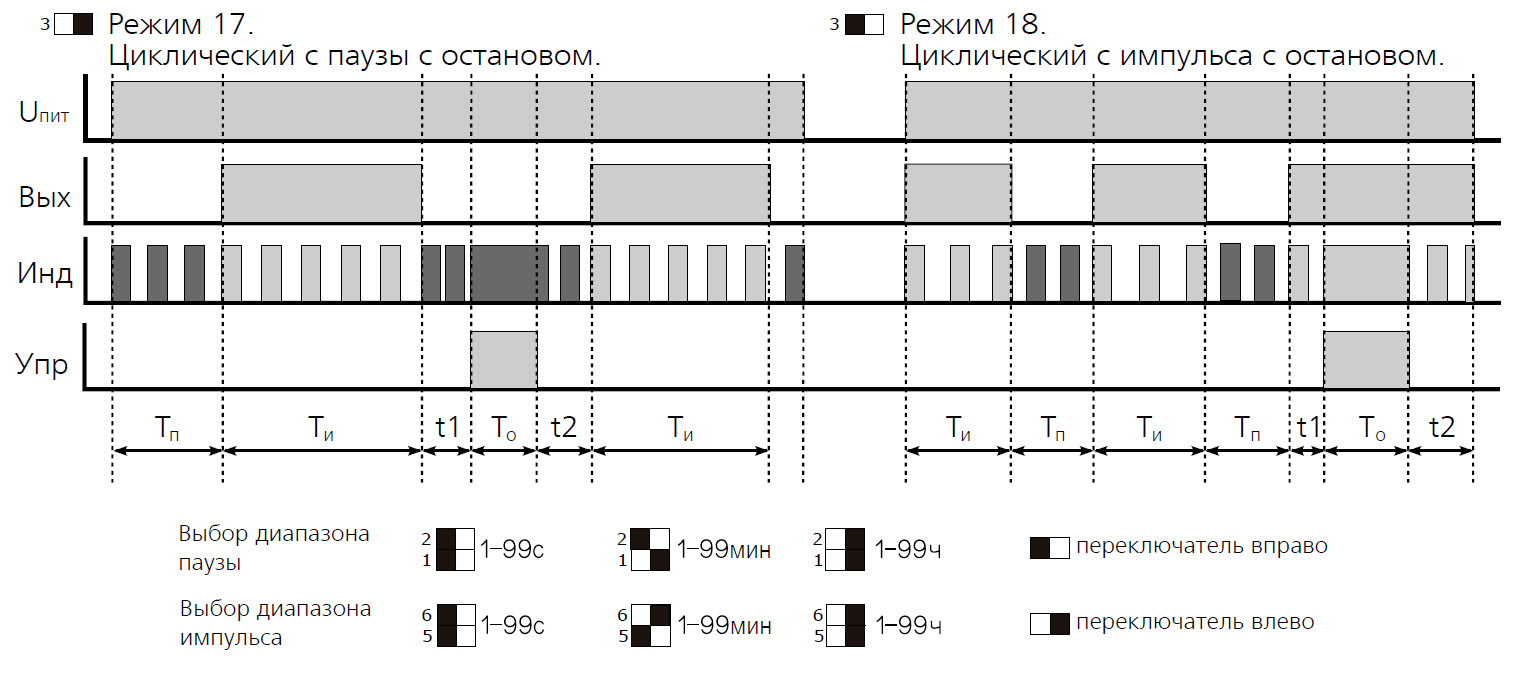

Временные диаграммы функционирования реле
