Реле времени ВЛ-43 предназначено для коммутации электрических цепей с определенной, предварительно установленной выдержкой времени, в схемах управления электрооборудованием и автоматики.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
Диапазон рабочих температур от -20°С до +45°С.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60 Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Степень защиты реле – IP40, выводных зажимов – IP20.

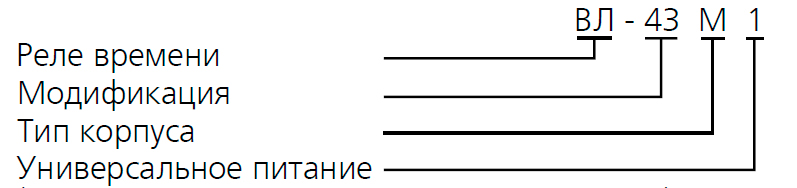

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Диапазон выдержки времени 1 реле выбирается DIP-переключателями 1,2,3, 2-го реле – 4,5,6, расположенными на передней панели. Время выдержки в пределах выбранного диапазона устанавливается поворотными переключателями единиц (х1) и десятков (х10) на передней панели реле. Исполнительные реле имеют по одной группе переключающих контактов.
При подаче питания сначала срабатывает 1 реле. После отсчета установленного времени, 1-е реле отключится, и, спустя время паузы, включится 2-е реле. После отсчета времени срабатывания 2-го реле, оно выключится и, спустя время паузы, включится 1 реле. Длительность времени паузы выбирается с помощью поворотного переключателя, расположенного под светодиодным индикатором, и составляет (в зависимости от положения) 0-50мс, 1-1с, 2-5с, 3-10с, 4-20с, 5-30с, 6-1мин, 7-5мин, 8-10мин, 9-30мин.
При подаче сигнала на управляющий вход отсчет времени может быть остановлен. Отсчитанное до этого момента время сохраняется. После снятия управляющего сигнала отсчет времени продолжается от сохраненного значения.
Светодиодный индикатор мигает зеленым цветом при отсчете времени срабатывания 1 реле и оранжевым – при отсчете времени срабатывания 2-го реле. При подаче сигнала останова счета и при выдержке паузы, индикатор будет гореть зеленым цветом, если останов произошел во время, когда сработало 1 реле, и оранжевым цветом – во время срабатывания 2-го реле.

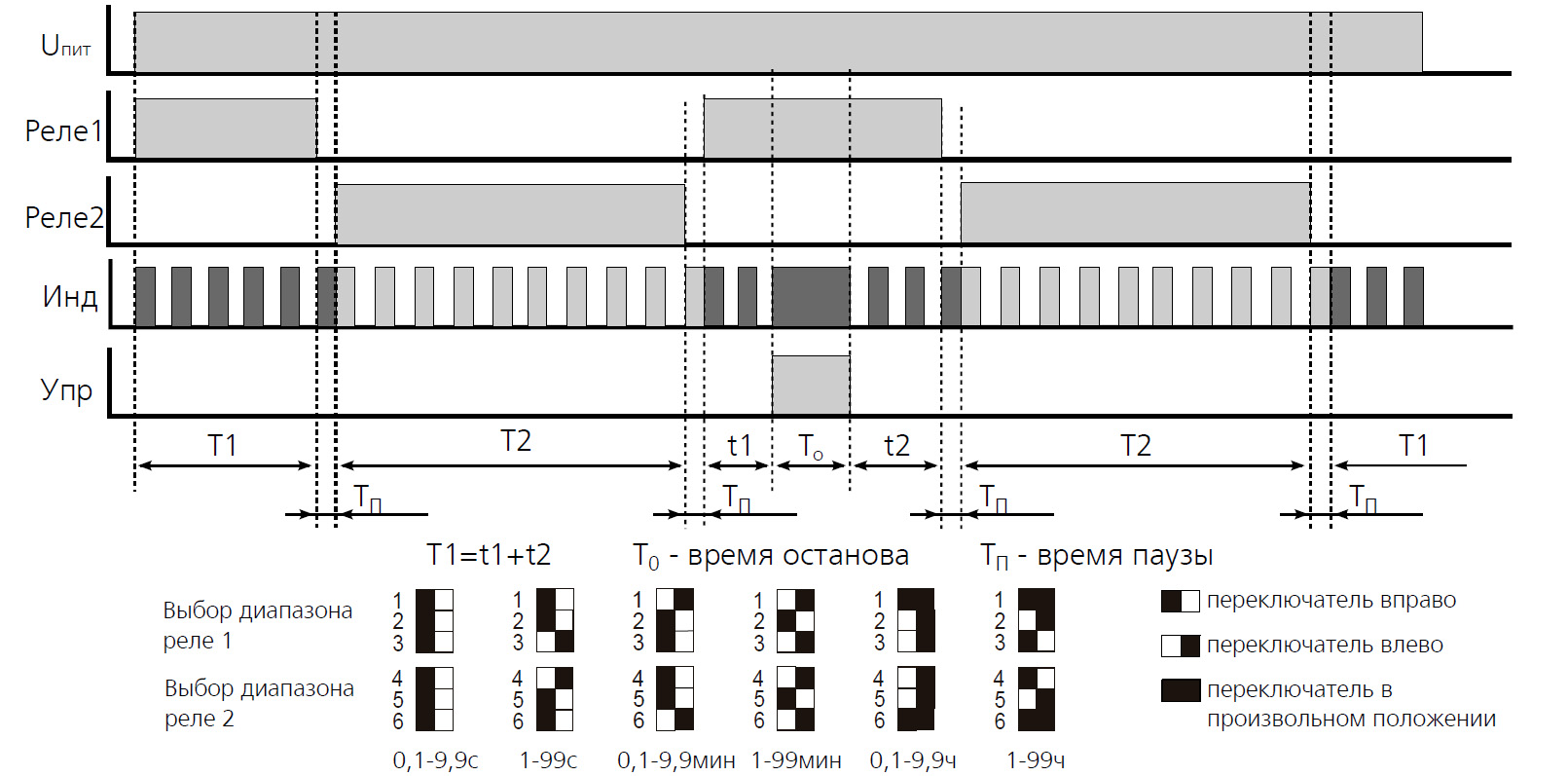

ВРЕМЕННЫЕ ДИАГРАММЫ ФУНКЦИОНИРОВАНИЯ РЕЛЕБ
