Реле времени ВЛ-44 предназначено для коммутации электрических цепей с определенной, предварительно установленной выдержкой времени, в схемах управления электрооборудованием и автоматики.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями. Диапазон рабочих температур от -20 до +45°С.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Степень защиты реле IP40, выводных зажимов – IP20. Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g частотой до 60Гц.
Реле предназначено для монтажа на DIN-рейку и на плоскость.

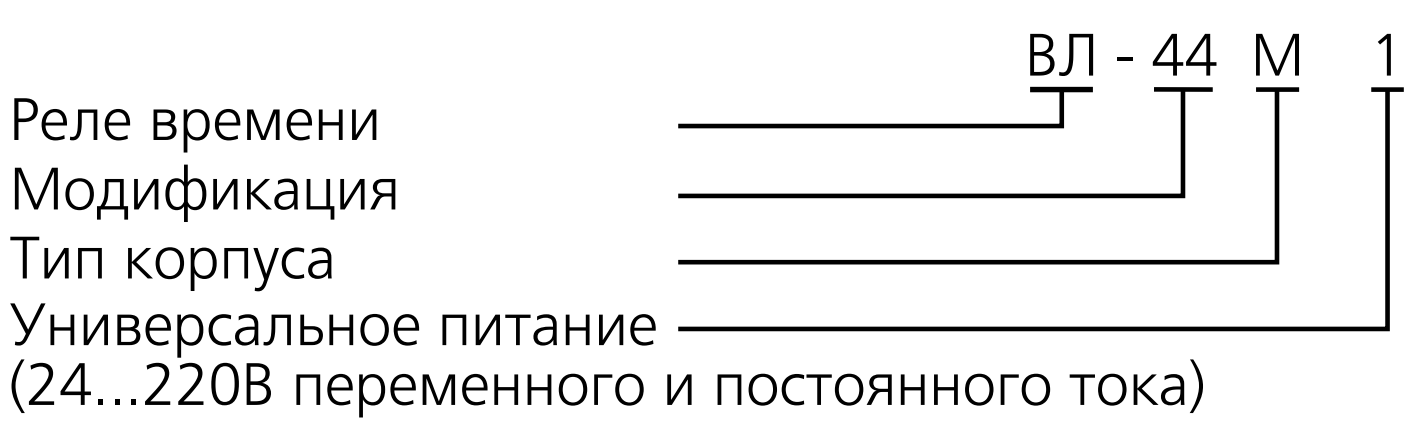

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Режим работы реле задается с помощью DIP-переключателей 1, 2 и 3, расположенных на передней панели. Каждому из 6 режимов работы соответствует определенное положение DIP-переключателей.
Время выдержки устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней панели реле, а диапазон - DIP-переключателями 4, 5 и 6.
Исполнительное реле имеет две группы переключающих контактов с выдержкой времени. При подаче питания (отсчет времени не идет, выходное реле выключено) светодиод на лицевой панели реле светится зеленым цветом. При срабатывании реле - светится оранжевым цветом.
Если идет отсчет времени - светодиод мигает зеленым (если выходное реле не сработало), или оранжевым (при сработавшем выходном реле).

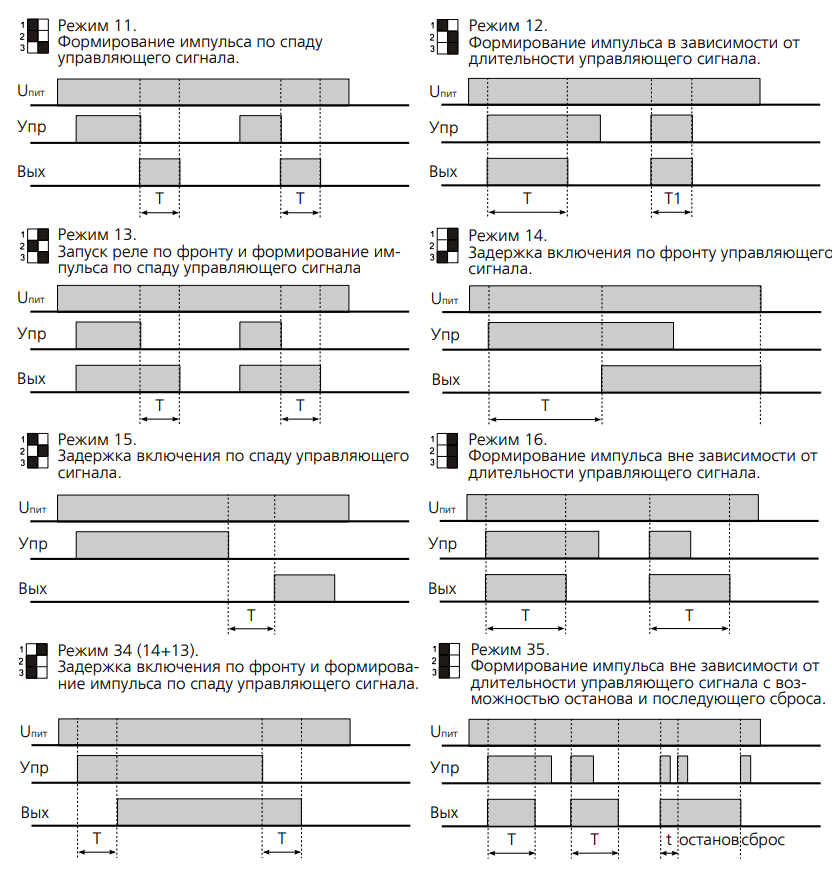

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ
