Реле времени ВЛ-45 предназначено для коммутации электрических цепей с определенной, предварительно установленной выдержкой времени, в схемах управления электрооборудованием и автоматики.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур от -20 до +55°С. Реле должны эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Степень защиты реле – IP40, выводных зажимов – IP20.
Реле предназначено для монтажа на DIN-рейку либо на плоскость.

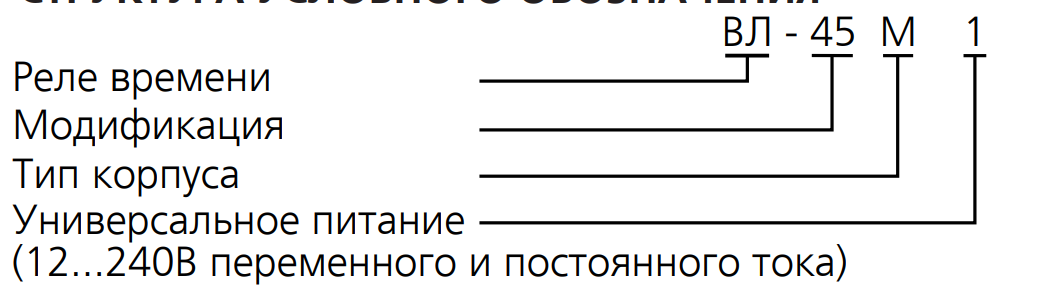

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Режим работы реле задается с помощью поворотного переключателя, расположенного на передней панели. Диапазон выдержки устанавливается переключателем диапазонов, а время в пределах диапазона - потенциометром передней панели реле.
Исполнительное реле имеет две группы переключающих контактов.
При подаче питания загорается зеленый светодиод «U» на лицевой панели реле. При отсчете задержки включения он мигает.
Если идет отсчет времени при включенном выходном реле - оранжевый (красный) светодиод « »мигает. Если выходное реле включено и отсчет времени не идет, оранжевый (красный) светодиод светится постоянно.

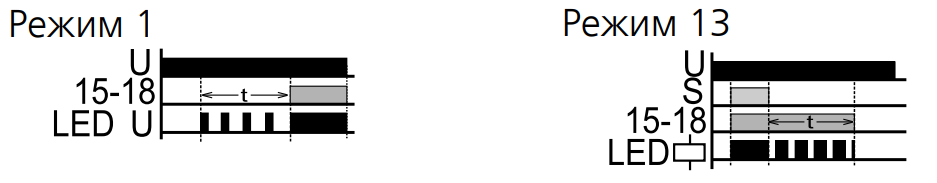

Примеры сигнализации

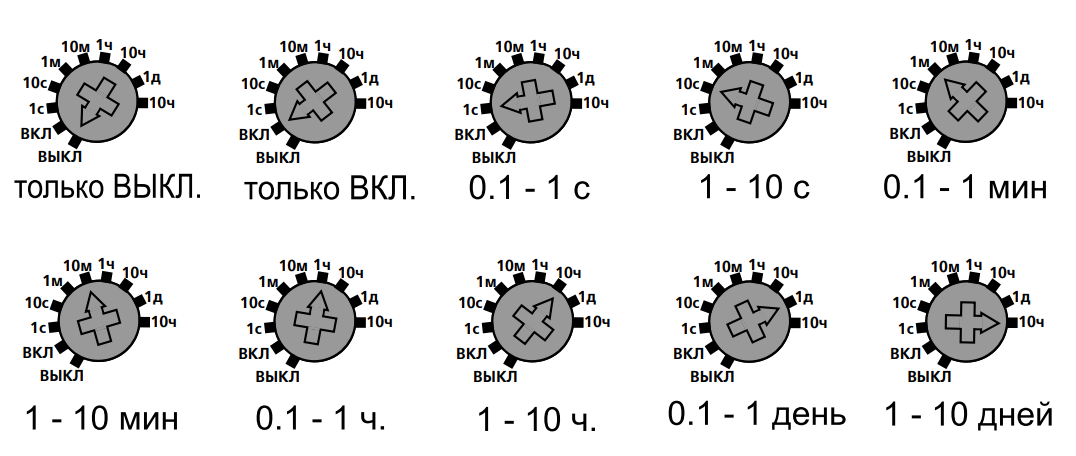

Временные интервалы

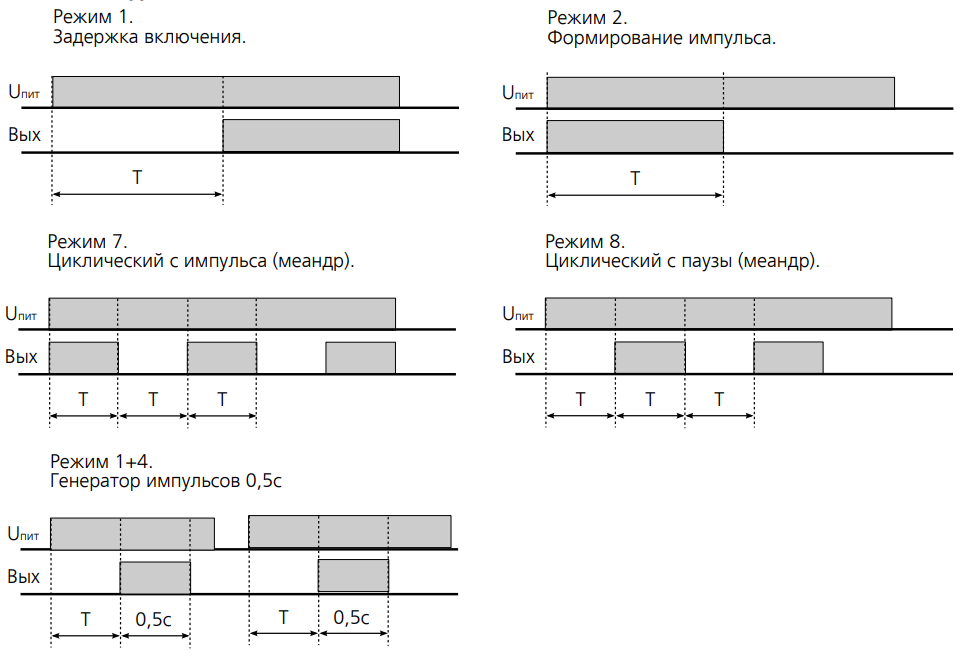

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ

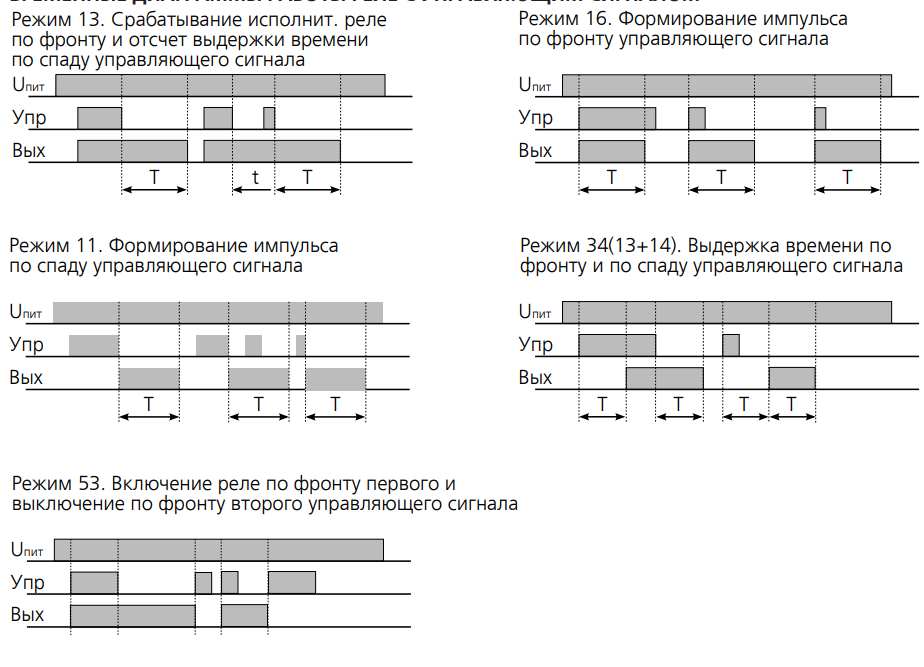

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ С УПРАВЛЯЮЩИМ СИГНАЛОМ
