Реле времени ВЛ-46 предназначено для коммутации электрических цепей с определенной, предварительно установленной выдержкой времени, в схемах управления электрооборудованием и автоматики.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур от -20 до +45°С. Реле должны эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты реле – IP40, выводных зажимов – IP20.
Реле предназначено для монтажа на DIN-рейку либо на плоскость.

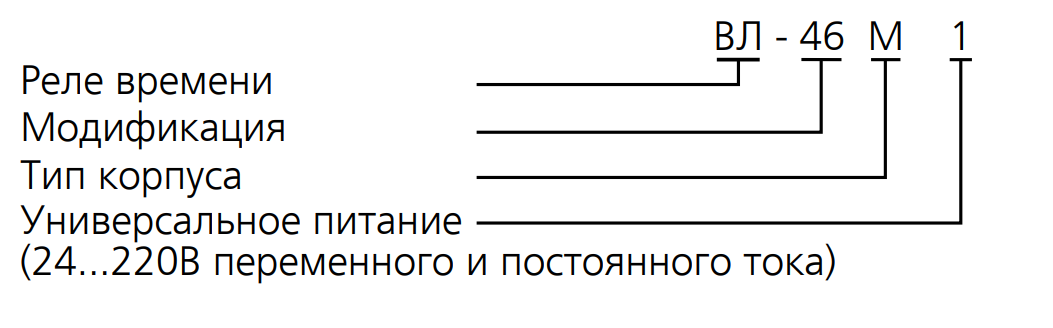

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Режим работы реле задается с помощью DIP-переключателей 1, 2 и 3, расположенных на передней панели. Каждому из 4 режимов работы соответствует определенное положение DIP-переключателей.
Время выдержки устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней панели реле, а диапазон - DIP-переключателями 4, 5 и 6.
Исполнительное реле имеет две группы переключающих контактов с выдержкой времени.
При подаче питания идет отсчет времени – светодиод на лицевой панели мигает зеленым цветом (если выходное реле не сработало), или оранжевым (при сработавшем выходном реле). По завершении отсчета времени и выключенном исполнительном реле светодиод светится зеленым цветом, при сработавшем реле - светится оранжевым цветом. В реле имеется индикация режима «ошибка установки»: зеленый индикатор мигает 3 раза в течении 2 секунд и 2 секунды пауза, после цикл повторяется. Это значит, что либо обе ручки установки выдержки времени импульса или паузы реле находятся в положении «0», либо сочетания положений DIP переключателей не определены в таблице возможных режимов работы, а так же в случаях, когда ручки установки или DIP-переключатели не попали в свои фиксируемые положения.

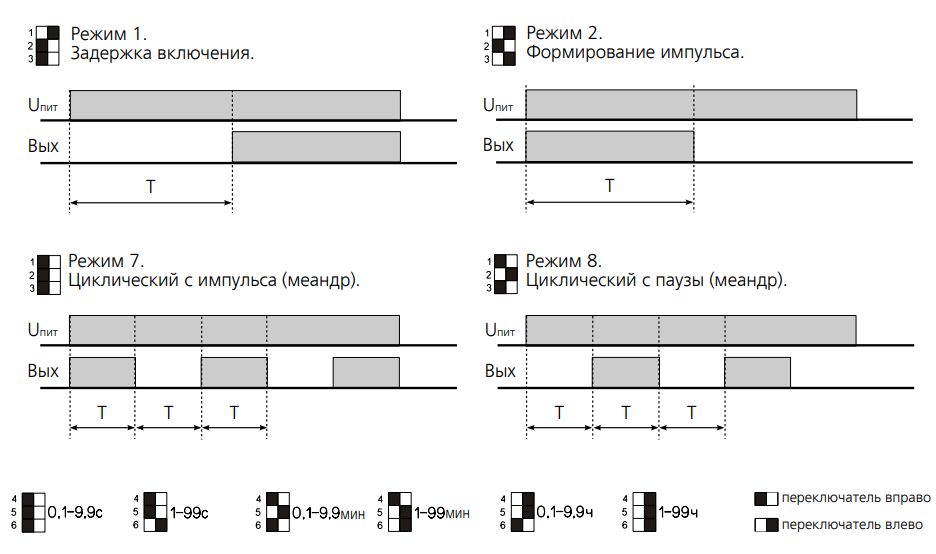

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ
