Реле времени ВЛ-48 предназначено для коммутации электрических цепей с определенной, предварительно установленной выдержкой времени, в схемах управления электрооборудованием и автоматики.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
Диапазон рабочих температур от -20°С до +45°С.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60 Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Степень защиты реле – IP40, выводных зажимов – IP20.
Реле предназначены для монтажа на DIN-рейку и на плоскость.

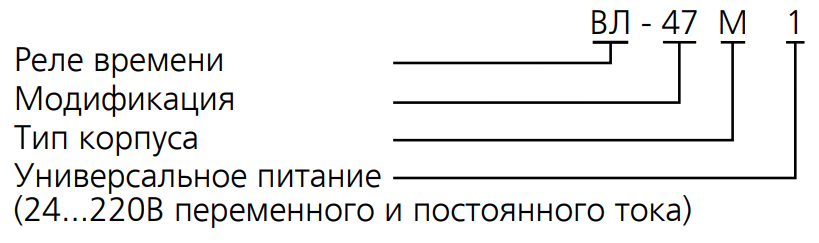

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Диапазон выдержки времени задержки включения выбирается DIP-переключателями 1 и 2, выключения - 5 и 6, расположенными на правой боковой панели.
DIP-переключатель 3 не используется.
Общим при выборе длительности задержки включения и выключения является переключатель 4. В правом положении время выдержки уменьшается в 10 раз и действует одновременно на длительность задержки включения и выключения, а в левом - не влияет на выбранный диапазон.
Время задержки включения и выключения в пределах выбранного диапазона устанавливается поворотными переключателями единиц (х1) и десятков (х10) на лицевой панели реле.
Исполнительное реле имеет две группы переключающих контактов.
При подаче сигнала на управляющий вход начинается отсчет времени задержки включения, при снятии - времени отключения.

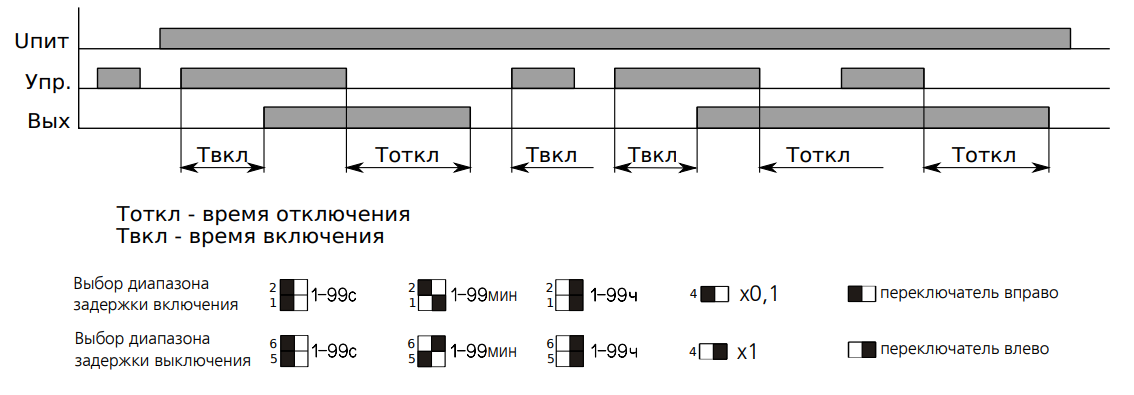

ВРЕМЕННЫЕ ДИАГРАММЫ ФУНКЦИОНИРОВАНИЯ РЕЛЕ
