Реле времени ВЛ-46М1 является универсальным устройством и может функционировать в любом из 4 режимов от источника питания в диапазоне 24…220В, переменного или постоянного тока.

Диапазон выдержек времени 0.1…9.9 (с/мин/ч), 1…99 (с/мин/ч)
Средняя основная погрешность, % 0.2
Погрешность от изменения температуры на 1°С, % 0.1
Время повторной готовности, с, не более 0.1
Время возврата, с, не более 0.1
Напряжение питания, В, переменного/постоянного тока 24…220
Допустимые отклонения напряжения питания, % 24В-15% ...220В+10%
Потребляемая мощность, Вт, не более 1.4
Масса, кг 0.12
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее) 0.1А, 12В @ (не менее 5х105)
5А, 30В = (не менее 9х104)
5А, 220В ~ (не менее 9х104)
Допустимые режимы коммутации 103 замыканий до 10А на время до 0.1с с размыканием до 5А, 245В ~ или 30В = до 0.1Гц

Реле времени ВЛ-46 М1 предназначено для коммутации электрических цепей с определенной, предварительно установленной выдержкой времени, в схемах управления электрооборудованием и автоматики.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Диапазон рабочих температур от -20 до +45°С. Реле должны эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Степень защиты реле – IP40, выводных зажимов – IP20.

Реле предназначено для монтажа на DIN-рейку и на плоскость.

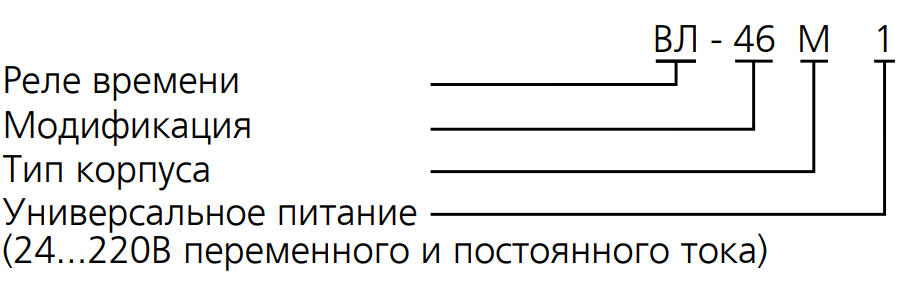

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

УСТРОЙСТВО И РАБОТА

Режим работы реле задается с помощью DIP-переключателей 1, 2 и 3, расположенных на передней панели. Каждому из 4 режимов работы соответствует определенное положение DIP-переключателей.

Время выдержки устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней панели реле, а диапазон - DIP-переключателями 4, 5 и 6.

Исполнительное реле имеет две группы переключающих контактов с выдержкой времени.

При подаче питания идет отсчет времени – светодиод на лицевой панели мигает зеленым цветом (если выходное реле не сработало), или оранжевым (при сработавшем выходном реле). По завершении отсчета времени и выключенном исполнительном реле светодиод светится зеленым цветом, при сработавшем реле - светится оранжевым цветом. В реле имеется индикация режима «ошибка установки»: зеленый индикатор мигает 3 раза в течении 2 секунд и 2 секунды пауза, после цикл повторяется. Это значит, что либо обе ручки установки выдержки времени импульса или паузы реле находятся в положении «0», либо сочетания положений DIP переключателей не определены в таблице возможных режимов работы, а так же в случаях, когда ручки установки или DIP-переключатели не попали в свои фиксируемые положения.

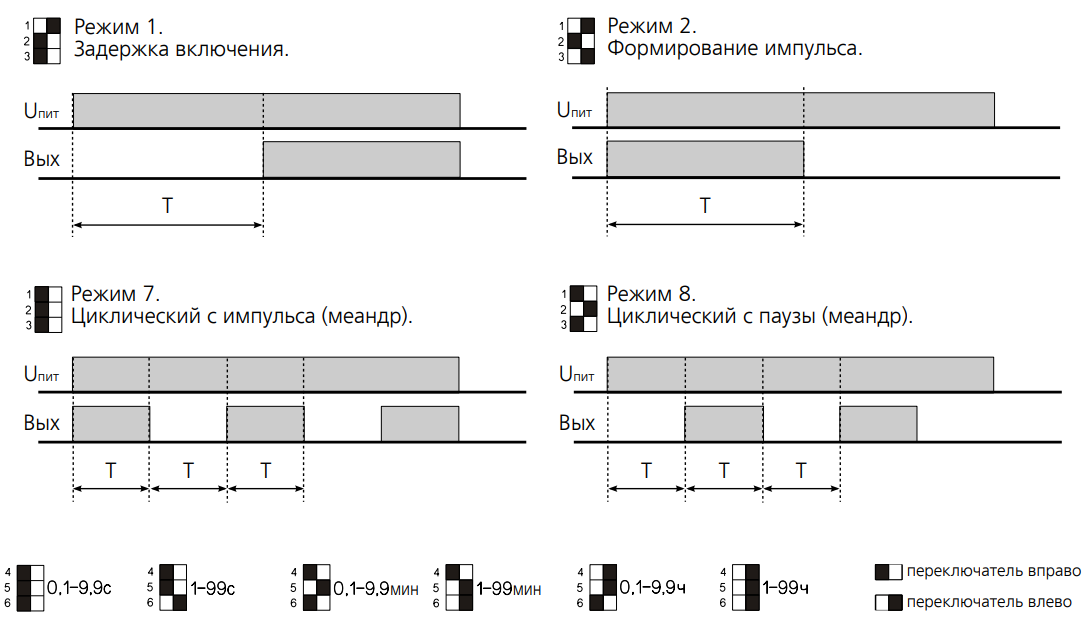

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ
