Реле времени ВЛ-61M предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени, и применяется в схемах автоматики как комплектующее изделие.
Реле ВЛ-61M собрано на современной элементной базе.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур от -20 до +45°С. Реле должны эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты реле – IP40, выводных зажимов – IP20. Реле предназначено для монтажа на DIN-рейку или на плоскость.

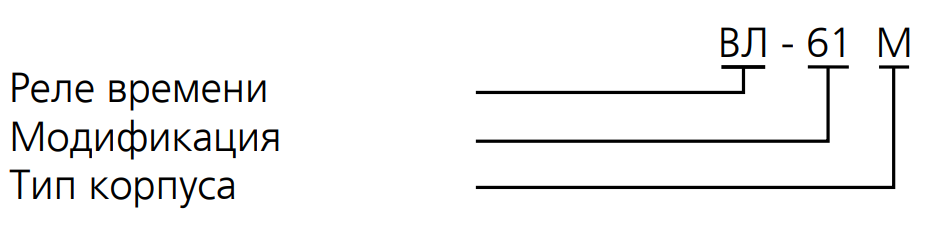

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Режим работы реле и диапазон выдержки времени задаются с помощью поворотного переключателя «РЕЖИМ», расположенного на передней панели. Каждому из 10 положений соответствует определенный режим и диапазон выдержки времени.
| Положение переключателя |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| Режим работы |
Режим 1. Задержка включения |
Режим 2. Формирование импульса |
| Положение переключателя |
0,1...9,9 с |
1...99 с |
0,1...9,9 мин |
1...99 мин |
0,1...9,9 ч |
0,1...9,9 с |
1...99 с |
0,1...9,9 мин |
1...99 мин |
0,1...9,9 ч |
Требуемое время выдержки в пределах выбранного диапазона устанавливается переключателями десятков и единиц на лицевой панели.
Исполнительное реле имеет два переключающих контакта с выдержкой времени.
При подаче питания начинается отсчет времени – светодиод на лицевой панели мигает зеленым цветом (если выходное реле не сработало), или оранжевым (при сработавшем выходном реле). По завершении отсчета времени и выключенном исполнительном реле светодиод светится зеленым цветом, при сработавшем реле - светится оранжевым цветом.
В реле имеется индикация режима «Ошибка установки»: зеленый индикатор мигает 3 раза в течении 2 секунд и 2 секунды пауза, после чего цикл повторяется. Это значит, что либо обе ручки установки выдержки времени импульса или паузы реле находятся в положении «0», либо когда переключатели установки режима и выдержки времени не попали в свои фиксируемые положения.

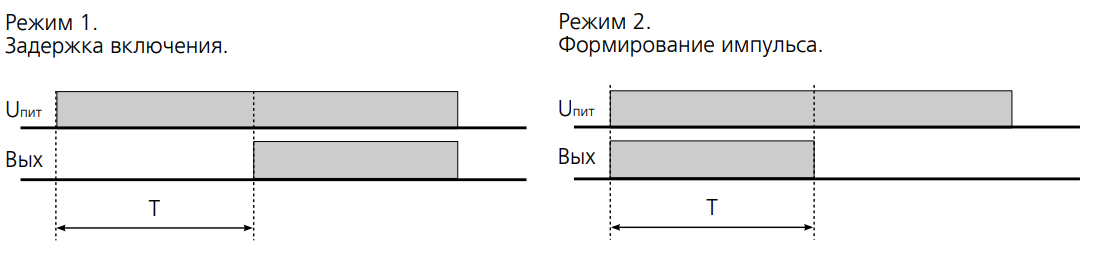

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ
