Реле времени ВЛ-62M предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени, и применяется в схемах автоматики как комплектующее изделие.
Реле ВЛ-62M собрано на современной элементной базе..
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур от -20 до +45°С. Реле должны эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты реле – IP40, выводных зажимов – IP20. Реле предназначено для монтажа на DIN-рейку или на плоскость.

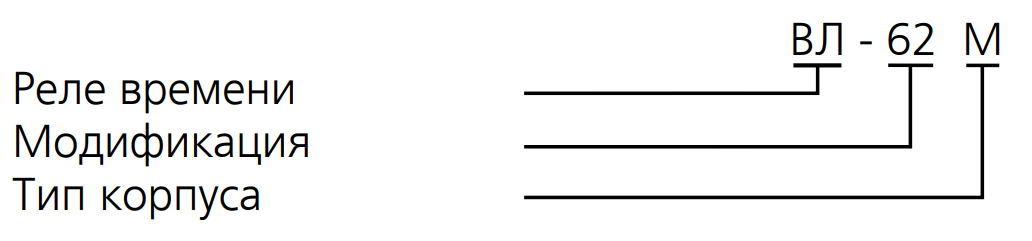

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
На лицевой панели реле расположены 2 нажимных переключателя установки выдержки времени, DIPпереключатель выбора режима работы реле и диапазона выдержек времени, и 2 индикатора: зелёный - наличия питания и оранжевый - срабатывания исполнительного реле.
Выбор диапазона выдержек времени производится с помощью DID-переключателей 1, 2 и 3, а режима работы - с помощью DID-переключателя 4. Требуемое время выдержки в пределах выбранного диапазона устанавливается нажимными переключателями десятков и единиц на лицевой панели.
Исполнительное реле имеет два переключающих контакта с выдержкой времени.
В исходном состоянии и при выключенном исполнительном реле замкнуты контакты 15-16 и 25-26.
В режиме 1 (задержка включения) при подаче питания начинается отсчёт времени, индикатор «Сеть» мигает зеленым цветом. При срабатывании исполнительного реле замыкаются контакты 15-18 и 25-28, индикатор «Сеть» светится постоянно и загорается оранжевый индикатор срабатывания выходного реле.
В режиме 2 (формирование импульса) при подаче питания срабатывает исполнительное реле и начинается отсчёт времени. При этом индикатор «Сеть» горит зеленым цветом, а оранжевый индикатор срабатывания выходного реле мигает. По истечении выдержки времени, при выключении выходного реле оранжевый индикатор гаснет, зелёный светится постоянно.

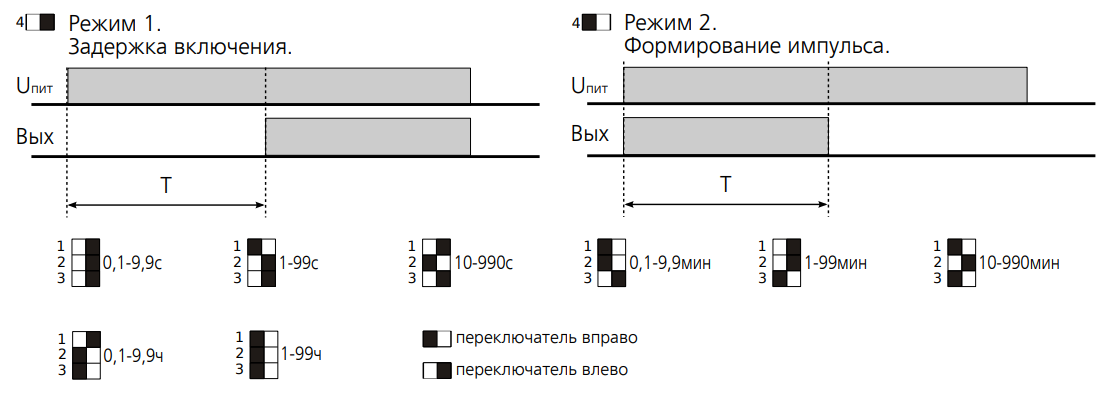

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ
