ОБЩИЕ СВЕДЕНИЯ
Реле времени ВЛ-73Н1 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.
Реле выполнены на современной элементной базе с применением цифровых схем, что позволило улучшить показатели точности и надежности
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
Диапазон рабочих температур - от -20°С до +45°С. Воздействие вибраций с ускорением до 2g в диапазоне частот от 10 до 60 Гц и с ускорениями до 1g в диапазоне частот от 1 до 100 Гц. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

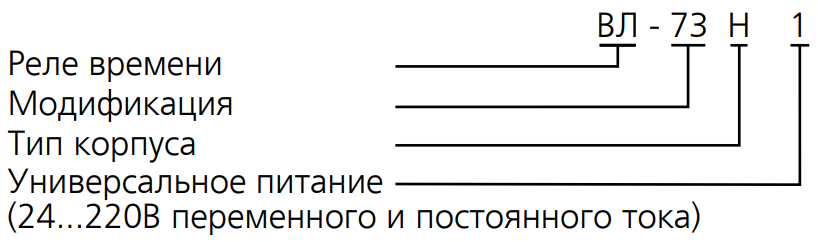

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Реле размещено в пластмассовом корпусе EG45. В верхней и нижней частях размещены контактные зажимы для подключения внешних цепей. На лицевой панели находятся три секции нажимного переключателя для установки выдержки времени, 8-ми секционный DIP-переключатель выбора диапазона выдержки времени и режимов функционирования реле и два светодиода. Двухцветный светодиод (Р1)- для индикации текущего состояния реле: зеленый цвет свечения индицирует наличие напряжения питания на реле времени, красный цвет свечения индицирует срабатывание исполнительного реле. Светодиод (Р2- одноцветный красный) индицирует срабатывание контактов мгновенного действия

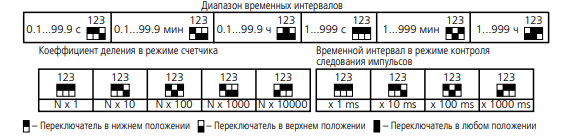

РЕЖИМЫ РАБОТЫ РЕЛЕ ВЛ-73Н1

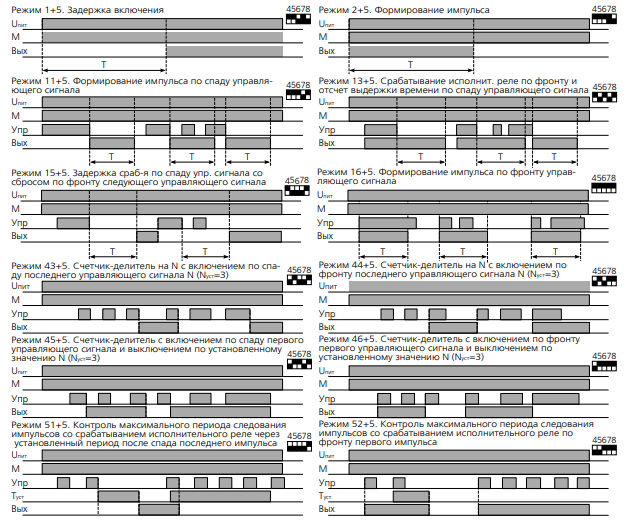

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ
