Реле времени ВЛ-77Н1 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.
Реле выполнены на современной элементной базе с применением цифровых схем, что позволило улучшить показатели точности и надежности.
ОБЩИЕ СВЕДЕНИЯ
Реле времени ВЛ-73Н1 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.
Реле выполнены на современной элементной базе с применением цифровых схем, что позволило улучшить показатели точности и надежности
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
Диапазон рабочих температур - от -20°С до +45°С. Воздействие вибраций с ускорением до 2g в диапазоне частот от 10 до 60 Гц и с ускорениями до 1g в диапазоне частот от 1 до 100 Гц. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

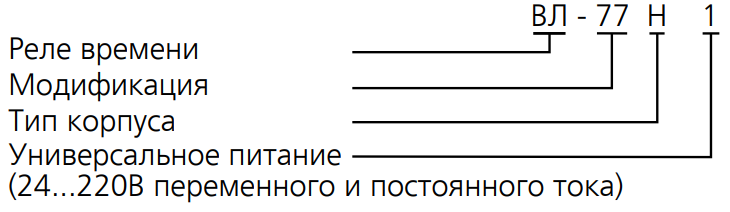

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Реле размещено в пластмассовом корпусе EG45. В верхней части размещены контактные зажимы для подключения внешних цепей. На лицевой панели находятся поворотные переключатели установки выдержки времени и выбора режима функционирования, DIP-переключатели выбора диапазона выдержки времени и 3 светодиода: 1 зеленый – горит при подаче питания или мигает при отсчете времени при выключенном реле основного канала, и 2 оранжевых светодиода, которые загораются при срабатывании соответствующих выходных реле, или мигают при отсчете времени при включенных выходных реле.
Диапазоны выдержек времени и соответствующие им комбинации DIP-переключателей приведены ниже.

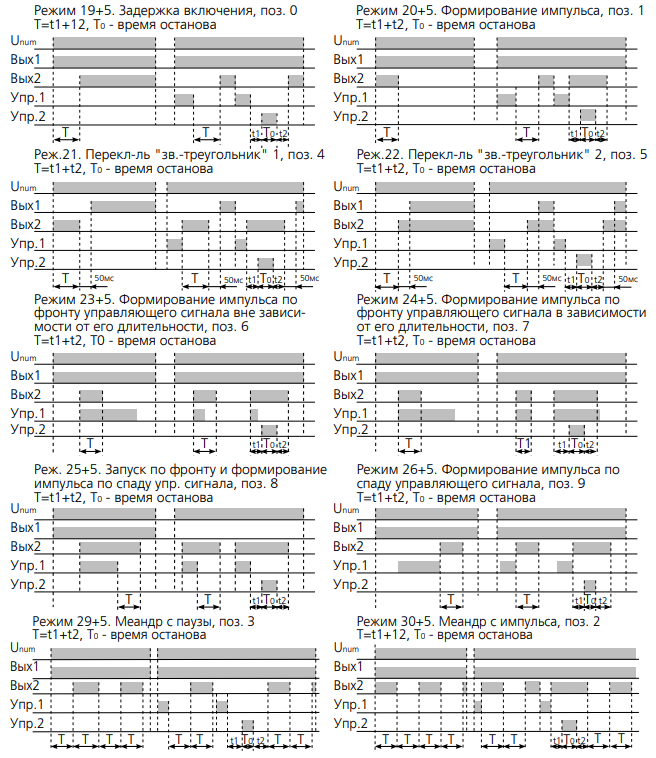

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ
Режимы функционирования реле и соответствующие им позиции поворотного переключателя преведены ниже.
