ОБЩИЕ СВЕДЕНИЯ
Реле времени ВЛ- 81 предназначены для коммутации электрических цепей (до трех) с определенными предварительно установленными выдержками времени применяются в схемах автоматического управления различными технологическими процессами.
Структура условного обозначения ВЛ-Х ХХ:
| вл |
серия |
| х |
порядковый номер типов (81, 82, 83, 84) |
| хх |
климатическое исполнение и категория размещения по гост15150-69: ухл4, у3, т3. |
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха для исполнения УХЛ4 от минус 40 до 550С, для исполнений У3 и Т3 - от минус 40 до 600С.
Относительная влажность окружающего воздуха для исполнений У3, УХЛ4 до 98% при температуре 250С, для исполнения Т3 до 98% при температуре 350С.
Окружающая среда взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой до 60 Гц при ускорении до 2g и с частотой до 100 Гц при ускорении до 1g.
Воздействие по сети питания импульсных помех амплитудой, не превышающей двукратного значения номинального напряжения питания и длительностью не более 10 мкс.
Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 150 А, расположенным на расстоянии не менее 10 мм от корпуса реле.
Изменение напряжения питания в пределах от 85 до 110% номинального.
Пульсация питающего напряжения для реле постоянного тока до 10%.
Требования техники безопасности по ГОСТ 12.2.007.6-93.
Реле соответствуют требованиям ТУ У3.11-14309600-063-93.
Нормативно-технический документ (ТУ)
ТУ У3.11-14309600-063-93
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Реле состоят из блока питания БП (рис. 1), генератора импульсов Г, десятичных счетчиков Сч. 1, Сч. 2, дешифратора Дш, выходных триггеров Т1, Т2, Т3, выходных
усилителей У1, У2, У3, каскада установки в ноль КУ0, электромагнитных реле К1, К2, К3.

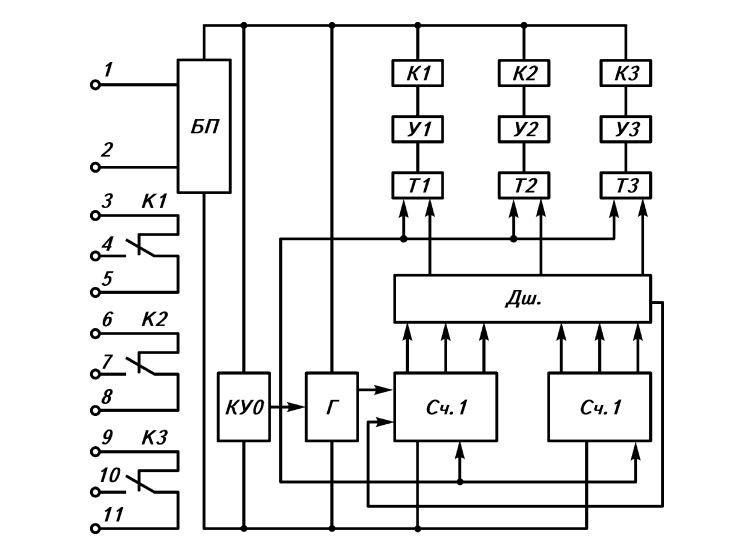

Структурная схема реле времени ВЛ-81, ВЛ-82
В реле ВЛ-81, ВЛ-82 значение выдержки времени определяется состоянием дешифратора заданным с помощью трех пар переключателей, находящихся на передней панели. При
подаче напряжения питания импульс, формируемый каскадом установки в ноль, приводит в исходное состояние выходные триггеры, генератор, счетчики, при этом на
усилителях отсутствует входной сигнал и выходные электромагнитные реле обесточены. По окончании импульса установки в ноль генератор начинает формировать импульсы, которые
поступают на вход счетчика.
Когда количество импульсов станет равным значению выдержки, установленной в соответствующей цепи, сигнал с выхода дешифратора установит в единичное состояние соответствующий
триггер, а сигнал с выхода триггера поступит на вход усилителя этой цепи. Усиленный сигнал включит электромагнитное реле, которое переключит выходные контакты.
Уставки выдержек времени могут устанавливаться произвольно. В реле ВЛ-83 в каждой из трех цепей формируются две фиксированные выдержки времени (на включение и отключение), устанавливаемые на заводе-изготовителе по договору с потребителем.
Это реле может работать в циклическом режиме, что обеспечивается триггером Т4 (рис. 2).

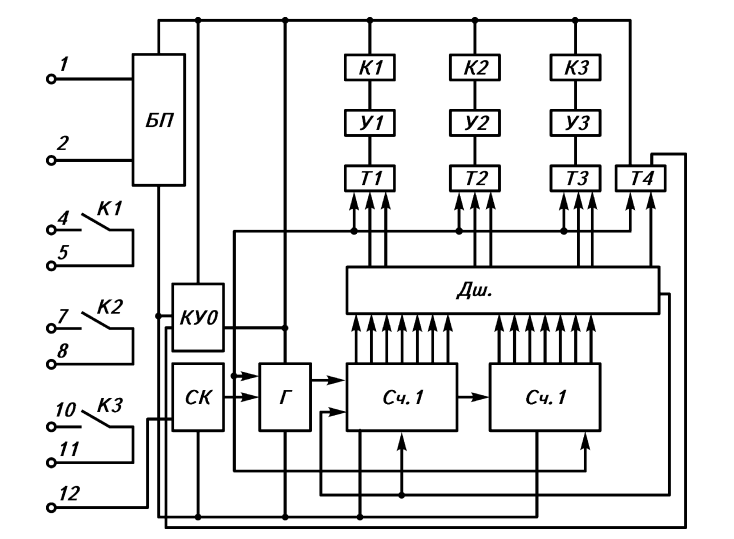

.: Структурная схема реле времени ВЛ-83
Реле ВЛ-84 отличается от реле ВЛ-81, ВЛ-82 тем, что в первой и второй цепях имеет замыкающие контакты, а также отсутствуют переключатели уставок.
Общий вид, габаритные и установочные размеры реле приведены на рис. 3-5.

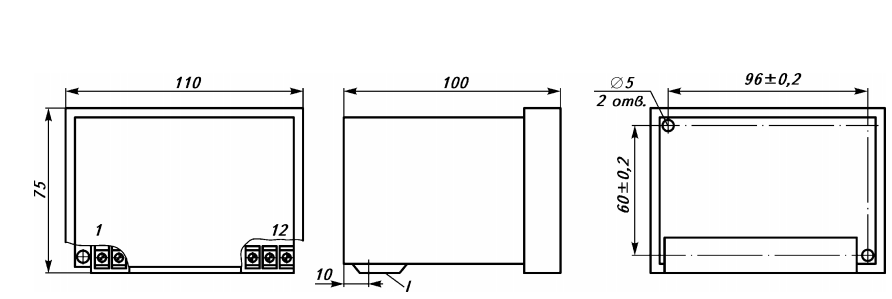

Общий вид, габаритные и установочные размеры реле времени ВЛ-81,ВЛ-83:
I - место подсоединения проводов

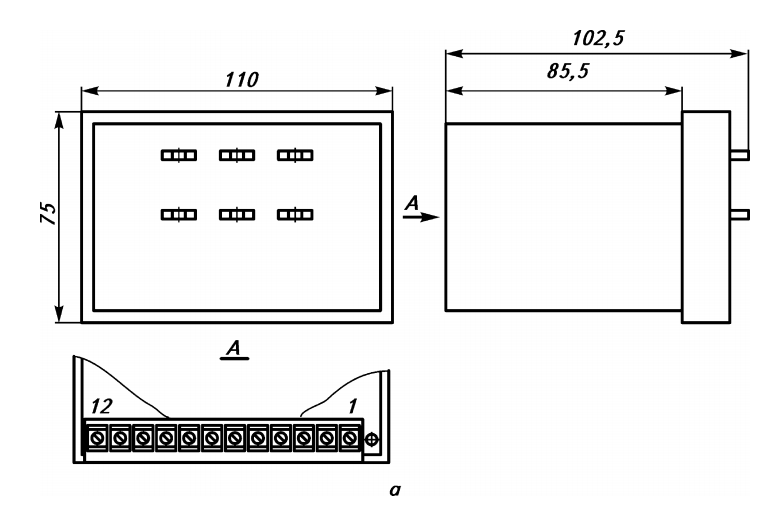

Реле времени ВЛ-82:
а - общий вид, габаритные и установочные размеры;

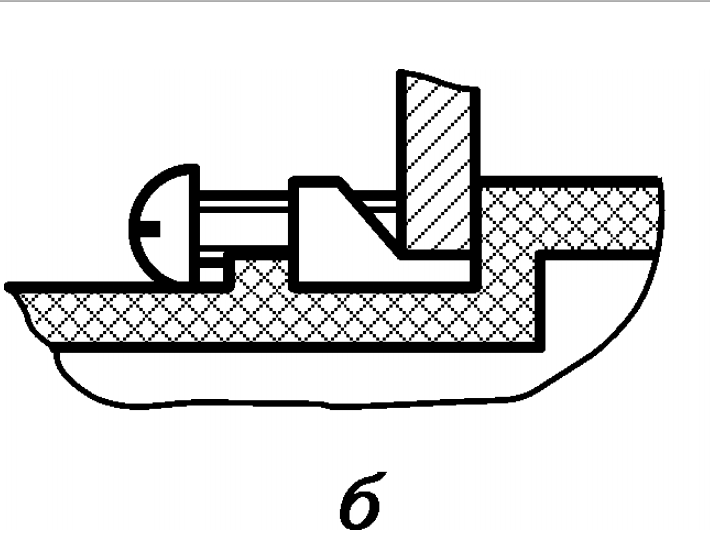

б - крепление реле;

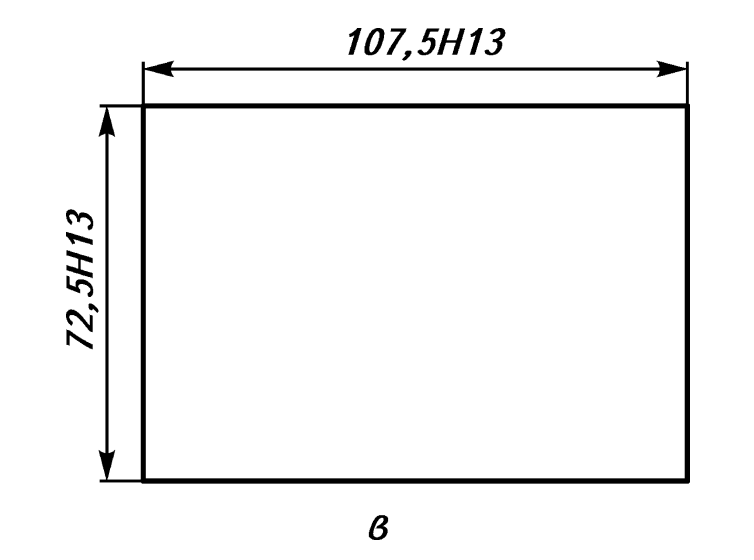

в - разметка панели для крепления реле
.:

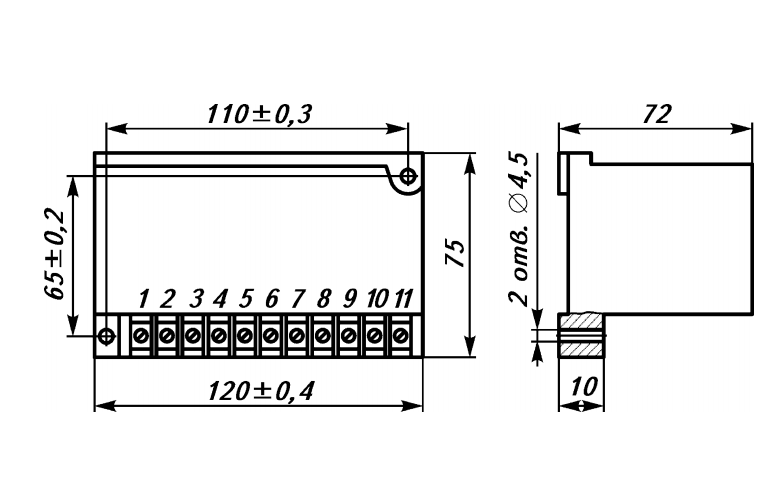

Общий вид, габаритные и установочные размеры реле времени ВЛ-84
Конструкция реле ВЛ-81, ВЛ-83, ВЛ-84 обеспечивает выступающий монтаж с передним присоединением проводов, а реле ВЛ-82 - утопленный монтаж с задним присоединением проводов.
Схемы подключения реле приведены на рис. 6-8, диаграммы работы - на рис. 9, 10.

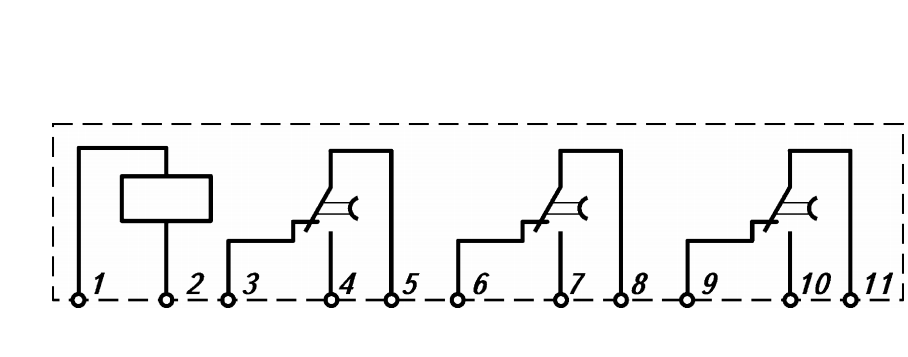

Схема подключения реле ВЛ-81, ВЛ-82

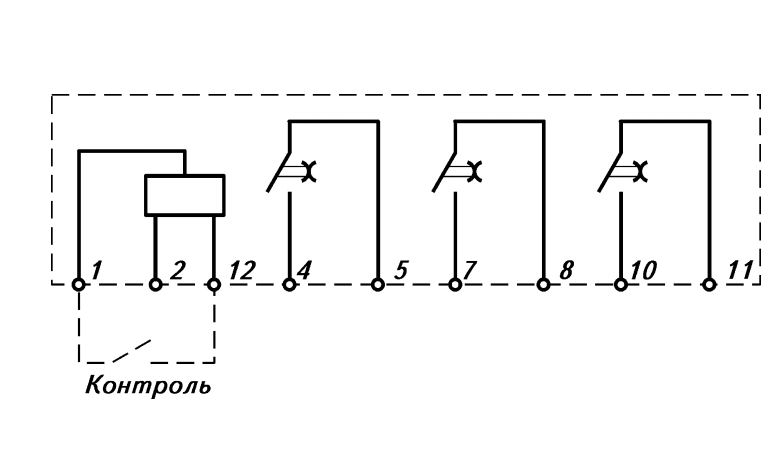

.: Схема подключения реле ВЛ-83

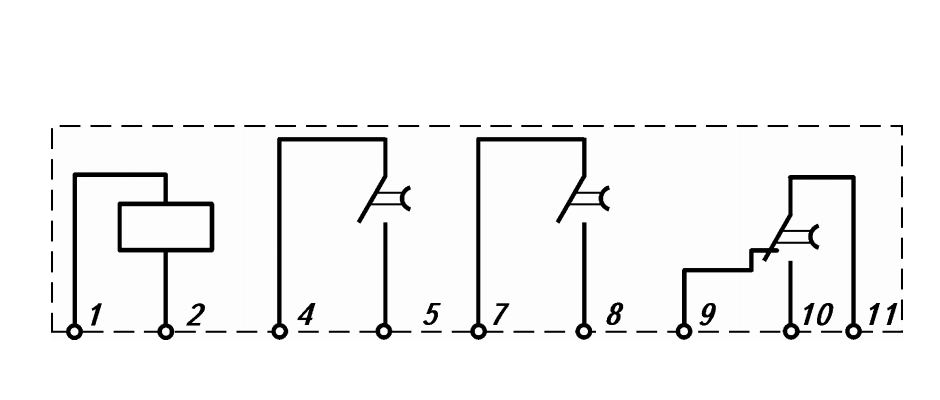

.: Схема подключения реле ВЛ-84

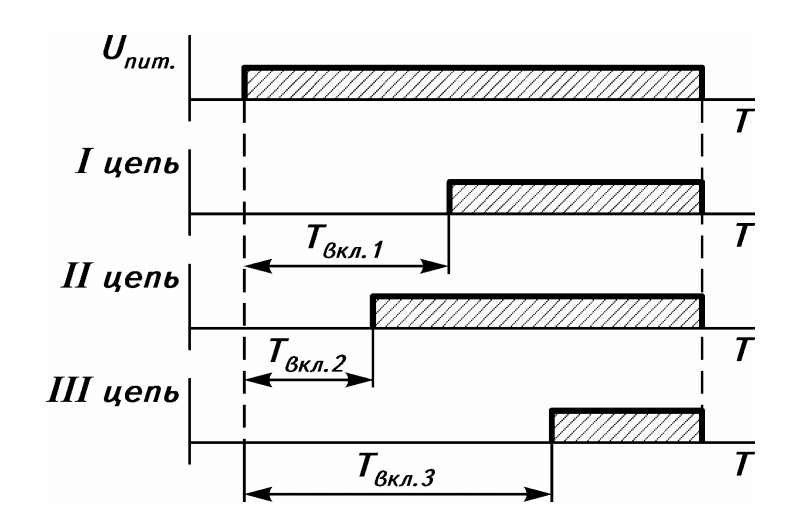

.: Диаграмма работы реле ВЛ-81, ВЛ-82

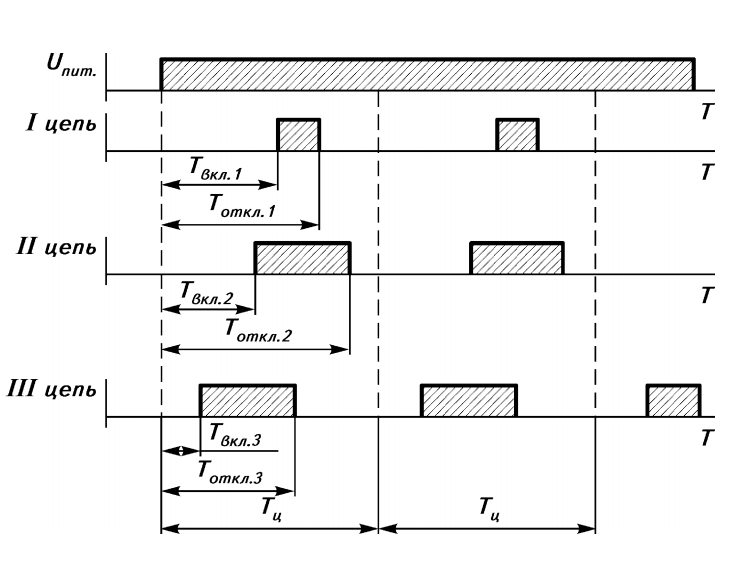

.: Диаграмма работы реле ВЛ-83
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: реле; техническое описание и инструкция по эксплуатации (1 экз. на партию, отправляемую в один адрес или по требованию заказчика в
обходимых количествах); скоба и винт - по 3 шт. (только для реле ВЛ-82).
ФОРМУЛИРОВАНИЕ ЗАКАЗА
В заказе необходимо указать: наименование и типоисполнение реле в соответствии со структурой условного обозначения, напряжение питания, частоту (для переменного тока),
нижний и верхний пределы уставок, обозначение технических условий (для поставок на экспорт - слово "экспорт" взамен обозначения технических условий).
Пример записи:
"Реле времени ВЛ-81 У3, 220 В, 50 Гц, (1-99) с, ТУ У3.11-14309600-063-93";
"Реле времени ВЛ-81 Т3, 220 В, 50 Гц, (1-99) с, экспорт".
Для реле с фиксированными выдержками времени указываются конкретные значения уставок выдержек времени, согласованные
потребителем и изготовителем.
Для реле ВЛ-83 указывается при необходимости наличие циклического режима с указанием его длительности.
Пример:
"Реле времени ВЛ-83 У3, 220 В, 50 Гц, 5-32, 10-16, 8-39 и цикл 92 с, ТУ У3.11-14309600-063-93".
