Основные параметры реле приведены в табл. 1 со следующими дополнениями: реле с плавной регулировкой имеют 10 делений шкалы с числовыми отметками, а реле со ступенчатой регулировкой имеют дискретные переключения уставок 0,01 от максимальной уставки поддиапазона;

Параметр Значение параметра для типа
ВЛ-85 ВЛ-86 ВЛ-87 ВЛ-88 ВЛ-89 ВЛ-90 ВЛ-91 ВЛ-92 ВЛ-93 ВЛ-94
Функция, рис. 1 1,2,3 8 9 8 9 4,5,6,7 8
Нижние и верхние пределы уставок От 0,1 с
до 99 мин
От 0,1 мин
до 99 ч 		(От 0,1
до 30) с,
мин, ч 		От 0,1 с до 99 мин
От 0,1 мин до 99 ч 		От 0,1 с
до 9,9 с
От 1 с
до 99 с 		От 0,1 с
до 10 мин 		(От 0,1 до 9,9;
от 1 до 99) с, мин, ч 		(От 0,1 до 1;
от 0,3 до 3;
от 1 до 10;
от 3 до 30) с, мин, ч
Регулировка Ступен-чатая Плавная Ступенчатая Фикси-рованная уставка Ступенчатая Плавная
Наличие крышки Нет Да Нет Да

Номинальное напряжение питания (по исполнениям):
постоянного тока, В
переменного тока
частоты 50 Гц, В
переменного тока
частоты
(50–60) Гц*, В



От 24
до 27

–

–

24, 110, 220

24, 110, 220, 230*, 240*

110, 220

От 24 до 27

–

–

24, 110, 220
24, 110, 220,
230*, 240*

110, 220
Допустимые отклонения напряжения питания, % +20
-20 		+10
-15 		+10
-20 		+10
-15 		+20
-20 		+10
-15

Способ монтажа
(см. табл. 4)

Выступающий на плоскость или рейку, утопленный Выступающий на рейку
Время повторной готовности, с 0,1 0,3 0,1 0,3 0,1 0,3
Время возврата, с 0,05 0,2 0,07 0,2 0,05 0,2
Число и вид контактов Бес-контактный
ключ 		1замыка-ющий и 1 раз-мыкающий 2 замыкаю-щих 1 замыкающий и 1 размыкающий 2 замыкаю-щих Бес-контактный ключ 1 замыка-ющий и 1 размыка-ющий
Схема внешних подключений, рис. 3 а б в б д е г д

* Только для поставок на экспорт.


средняя основная погрешность не превышает: для реле с плавной регулировкой 5% от максимальной уставки поддиапазона, для реле с фиксированной уставкой 5% от уставки, для реле со ступенчатой регулировкой - значения, определяемого по формуле

где Тmаx - максимальная уставка поддиапазона; Т - уставка, на которой определяется погрешность;
разброс в долях средней основной погрешности не превышает: для реле с плавной регулировкой 0,1 , для реле со ступенчатой регулировкой и реле ВЛ-90 - 0,2 ;
класс точности для реле с плавной регулировкой - 5, со ступенчатой регулировкой - 1,5/0,2, для реле ВЛ-90 - 5;
дополнительная погрешность от изменения напряжения питания в пределах, указанных в табл. 1, не превышает 0,4 значения средней основной погрешности;
дополнительная погрешность от изменения температуры окружающего воздуха не превышает 0,1% от уставки на 1°С;
дополнительная погрешность реле исполнения В при воздействии повышенной влажности воздуха не превышает 2 ;
средняя основная погрешность к концу срока хранения и службы не превышает двойного значения средней основной погрешности в период поставки;
реле ВЛ-85, ВЛ-87, ВЛ-88 с диапазонами уставок 0,1 с - 99 мин и 0,1 мин - 99 ч имеют соответственно поддиапазоны: (0,1-9,9) с;
(1-99) с; (0,1-9,9) мин; (1-99) мин и (0,1-9,9) мин, (1-99) мин;
(0,1-9,9 ) ч, (1-99) ч;
реле ВЛ-86 имеют поддиапазоны: (0,1-1; 0,3-3; 1-10; 3-30) с, мин, ч;
реле ВЛ-90 изготовляются с номинальными уставками: (0,1; 0,2;
0,3; 0,5; 1,0; 1,5; 2,0; 3,0; 5,0; 10; 20; 30; 45) с и (1; 1,5; 2; 3;
4; 5; 6; 8; 10) мин;
реле с напряжением питания постоянного тока допускают работу при пульсациях питающего напряжения до 10%;
потребляемая мощность реле с контактным выходом - не более 3 Вт или 4 В·А, реле бесконтактных - не более 2 Вт;
коммутационная способность реле с контактным выходом должна соответствовать приведенной в табл. 2, при этом длительно допустимый ток контактов не более 4 А;

Таблица 2

Род тока, категория применения Характеристика нагрузки Коммутируемые напряжения, В Коммутируемый ток, А, не более Частота коммутаций 1/4, не более Число циклов коммутации
вкл. откл.
Переменный
АС-11 		Индуктивная
cos j вкл =" 0,7
"cos j откл =" 0,4 		24
110
220
380 		7
6
5
1,6 		0,7
0,6
0,5
0,16 		500 4·106
Переменный
АС-22 		Индуктивная
cos j вкл =" 0,65
"cos j откл =" 0,65 		24
110
220
380 		4
1,6
0,8
0,4
Постоянный Индуктивная
t =" 0,01 с 		24
110
220 		0,8
0,16
0,08
Постоянный
ДС-11 		Индуктивная
t =" 0,035 с 		24
110
220 		0,8
0,16
0,08 		100 0,5·106
Переменный
АС-11, АС-22 (режим редких коммутаций) 		Индуктивная
cos j вкл =" 0,7
"cos j откл =" 0,7 		27
120
245
420 		12
6,6
5,5
1,8 		2 50

падение напряжения в цепи контактов - не более 0,5 В, минимальный коммутируемый ток - 0,01 А;
механическая износостойкость реле с контактным выходом (без нагрузки) - не менее 30·106 циклов;
степень защиты реле оболочкой IР40, контактных зажимов IР20, штекеров (комплекта II) IР00;
масса реле с контактным выходом - не более 0,18 кг, реле бесконтактных - не более 0,15 кг.

Общие сведения

Реле времени ВЛ-85, ВЛ-86, ВЛ-87, ВЛ-88, ВЛ-89, ВЛ-90, ВЛ-91, ВЛ-92, ВЛ-93, ВЛ-94 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени в схемах автоматики и защиты.

Структура условного обозначения

ВЛ-ХХ ХХ:
ВЛ - серия;
ХХ - номер типа;
ХХ - климатическое исполнение и категория размещения по ГОСТ
15150-69 (УХЛ4 - для районов с умеренным и холодным
климатом и В4 - для районов с умеренным, холодным и
тропическим климатом).

Условия эксплуатации

Реле должны эксплуатироваться в закрытых помещениях в следующих условиях:
Диапазон рабочих температур от минус 40 до 45°С.
Предельная рабочая температура 55°С.
Верхнее рабочее и предельное значение температуры 60°С - для исполнения В4.
Относительная влажность воздуха: 80% при температуре 25°С - для исполнения УХЛ4; 98% при температуре 35°С, для конденсации влаги - для исполнения В4.
Высота над уровнем моря не более 2000 м.
Окружающая среда невзрывоопасная, не содержащая пыли (тем более токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Отсутствие дождя, инея, росы и солнечной радиации.
Вибрация мест крепления реле: 10-60 Гц при ускорении до 20 м/с2 (2 g); 10-100 Гц при ускорении до 10 м/с2 (1 g).
Воздействие по сети питания импульсных помех амплитудой не более двойного значения.
Напряжение питания при длительности импульса не более 10 мкс.
Воздействие внешних электромагнитных полей, создаваемых проводом с импульсным током амплитудой не более 150 А, расположенным на расстоянии не менее 10 мм от кожуха реле.
Рабочее положение реле в пространстве произвольное.
Реле соответствует техническим условиям ИЕУВ. 647.642.047 ТУ. ИЕУВ.647.642.047 ТУ

Габаритные и установочные размеры реле приведены на рис. 1 и 2, схемы подключений - на рис. 3.

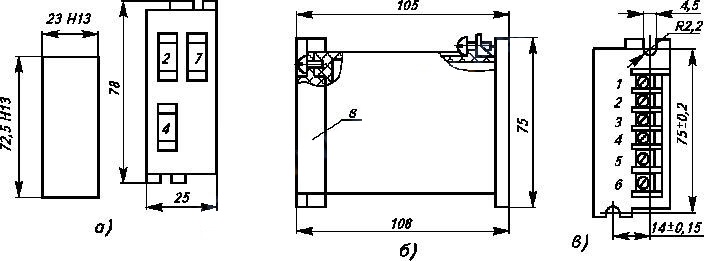

Габаритные и установочные размеры реле ВЛ-85 - ВЛ-88
а - отверстие в панели для утопленного монтажа;
б - общий вид реле; в - клеммная колодка, разъем

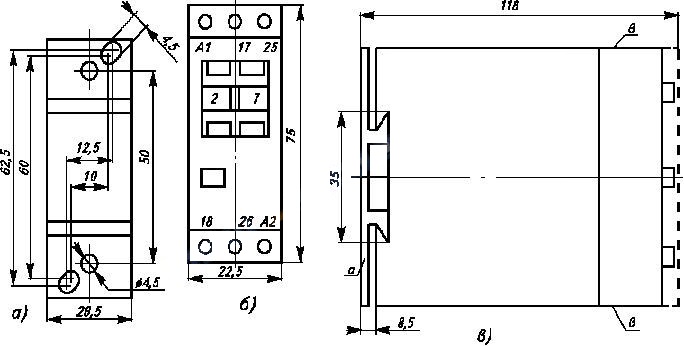

Габаритные и установочные размеры реле ВЛ-89 - ВЛ-94
а - адаптер для выступающего монтажа на плоскость;
б - общий вид реле; в - место подключения проводов

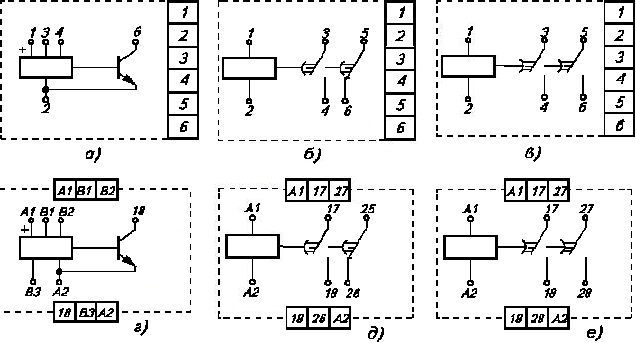

Схемы подключений реле

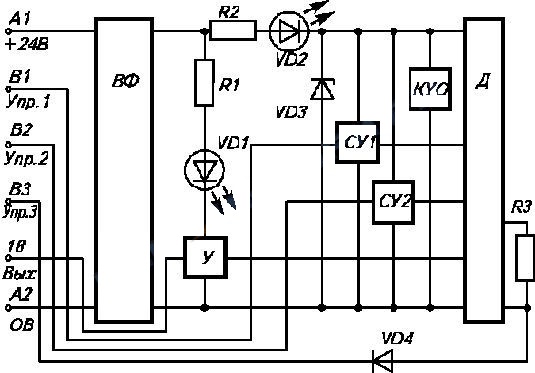

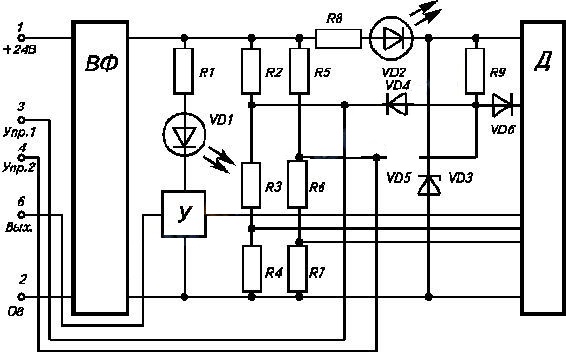

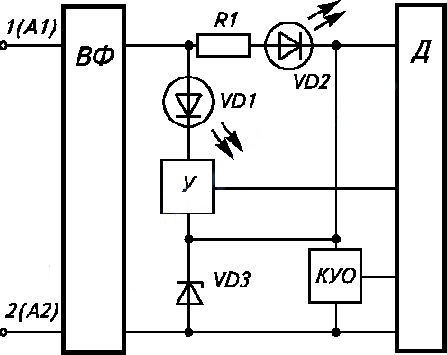

Схемы функциональные реле ВЛ-85 - ВЛ-94 приведены на рис. 4, 5, 6. Схемы реле построены на базе микросхем КР 512 ПС 10 и КР 512 ПС 12. На микросхемах построен временный датчик Д, содержащий генератор импульсов и счетчик.


Генератор импульсов выполнен на базе RС-цепи и трех инверторов, находящихся внутри микросхемы. Счетчик импульсов содержит делитель частоты с переменным коэффициентом счета, которым выбирается необходимый диапазон выдержек.
Микросхема КР 512 ПС 12 содержит дополнительно входы управления счетчика и две десятичные декады, коэффициент счета которых устанавливается с помощью переключателя уставок, подсоединенного к выводам 12-19 микросхемы, и может изменяться от 1 до 99.
Установка счетчика в исходное состояние в реле ВЛ-86 - ВЛ-94 осуществляется с помощью каскада установки нуля КУ0. Сигнал с выхода счетчика усиливается усилителем У, выполненным на одном или двух транзисторах. Усилитель реле ВЛ-89-ВЛ-92, ВЛ-94 содержит дополнительно электромагнитное реле. Питание усилителя осуществляется постоянным током, полученным со схемы выпрямителя и фильтра ВФ.
В зависимости от входного напряжения питания напряжение на фильтре может быть от 20 до 120 В. Питание микросхемы осуществляется от параметрического стабилизатора напряжением (5+1) В. В реле с напряжением питания 220 В и более усилитель включен последовательно со стабилизатором.
Начало выдержки времени реле ВЛ-85 определяется моментом подключения выводов управления (клеммы 3 и 4) на нулевую шину питания (клемма 2) или подачей входных сигналов (напряжений) низкого уровня на выводы управления. Начало выдержки времени реле ВЛ-93 определяется моментом подключения выводов управления (клеммы В1 и В2) на положительную шину питания (клемма А1) или подачей входных сигналов высокого уровня на выводы управления. Начало выдержек времени остальных реле определяется моментом подачи напряжения питания.
Органы установки выдержек времени расположены на передней панели. В реле ВЛ-85 - ВЛ-88 выбор поддиапазона осуществляется ступенчато при помощи переключателя.
Установка выдержек времени реле ВЛ-85, ВЛ-87 - ВЛ-89, ВЛ-91, ВЛ-92 производится с помощью переключателя уставок, которым изменяется коэффициент пересчета счетчика импульсов, в реле ВЛ-86, ВЛ-93, ВЛ-94 - плавно, путем изменения частоты генератора с помощью переменного резистора времязадающей RС-цепи.
Реле имеет режим ускоренного контроля выдержек времени. Имеется индикация наличия напряжения питания и индикация срабатывания исполнительного органа.
В реле ВЛ-85 нагрузка должна подключаться к клеммам 1 и 6, в реле ВЛ-93 - к клеммам А1 и 18. В зависимости от комплекта поставки реле обеспечивают выступающий монтаж на плоскость или - образную рейку, утопленный монтаж и выступающий на -образную рейку. Реле ВЛ-89, ВЛ-91 - ВЛ-94 могут иметь крышку для ограничения доступа к переключателям уставок и возможности пломбирования.
Для выступающего монтажа реле ВЛ-85 - ВЛ-88 необходимо установить клеммную колодку на плоскость или -образную рейку, закрепить ее двумя винтами М4 и подсоединить провода внешнего монтажа к контактным зажимам колодки.
Установить реле в колодку и закрепить двумя самонарезающими винтами с шайбами.
Для утопленного монтажа необходимо установить реле в отверстие панели толщиной 1,5-4 мм и закрепить с помощью металлических скоб и винтов М3, как показано на рис. 1.
Реле ВЛ-89 - ВЛ-94 может быть установлено на плоскость или -образную рейку с помощью адаптера или на -образную рейку и закреплено с помощью защелки (фиксатора).
Комплект поставки должен соответствовать указанному в табл. 3.

Таблица 3

№ п/п Наименование Норма для комплекта, шт.
I II III IV V VI VII
1 Реле 1 1 1 1 1 1 1
2 Колодка клеммная 1 – 1 – – – –
3 Штекер – 6 – – – – –
4 Скоба – 2 2 – – – –
5 Винт М3 – 2 2 – – – –
6 Шайба 2 – 2 – – – –
7 Винт самонарезающий 2 – 2 – – – –
8 Адаптер – – – – 1 – 1
9 Крышка – – – – – 1 –

К комплекту прилагаются техническое описание и инструкция по эксплуатации в количестве 1-3 экз. на партию реле, отправляемую в один адрес, или по требованию заказчика в необходимых количествах.
Выбор комплекта для обеспечения необходимого монтажа осуществляется в соответствии с табл. 4.

Таблица 4

Температура окружающего воздуха, ° С Снижение номинального рабочего тока, %
для режима АС-21 для остальных режимов
50
55 		12
25 		7
15
