ОБЩИЕ СВЕДЕНИЯ
Реле времени ВЛ-90Н1 предназначено для коммутации электрических цепей и применяется в схемах автоматики как комплектующее изделие.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур от +1 до +40°С.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
Степень защиты реле IP40, выводных зажимов – IP20. Реле предназначены для монтажа на DIN-рейку

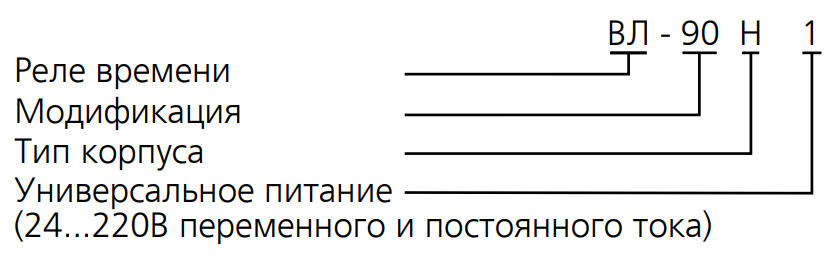

Структура условного обозначения
УСТРОЙСТВО И РАБОТА
ВЛ-90Н1 является универсальным устройством и может работать как многофункциональное реле времени или как счетчик внешних событий с обратным отсчетом. Устройство имеет цифровую индикацию оставшегося времени или числа импульсов, оставшихся до изменения состояния исполнительного реле. По желанию заказчика реле может быть перепрограммировано для индикации времени от момента запуска или количества подсчитанных импульсов.
1. Режим реле времени. Формирование импульса или задержка включения в диапазоне 0.1…999 с/мин. Регулировка выдержки осуществляется дискретно. Режим работы реле задается DIP-переключателями.
2. Режим счетчика импульсов. ВЛ-90Н1 имеет два гальванически развязанных от сети питания управляющих входа счетных импульсов и вход сброса («сухой контакт» или постоянное напряжение 24В).
Реле размещено в пластмассовом корпусе EG45 фирмы Phoenics Contact. В верхней части размещены контактные зажимы для подключения внешних цепей. Схема изделия собрана на печатной плате. На лицевой панели находятся переключатели регулировки уставок срабатывания реле, цифровой индикатор и DIP-переключатель режимов работы реле.
Внимание! Комбинация переключателей регулировки уставок срабатывания реле «000» является запрещённой! При подаче питания реле не работает!

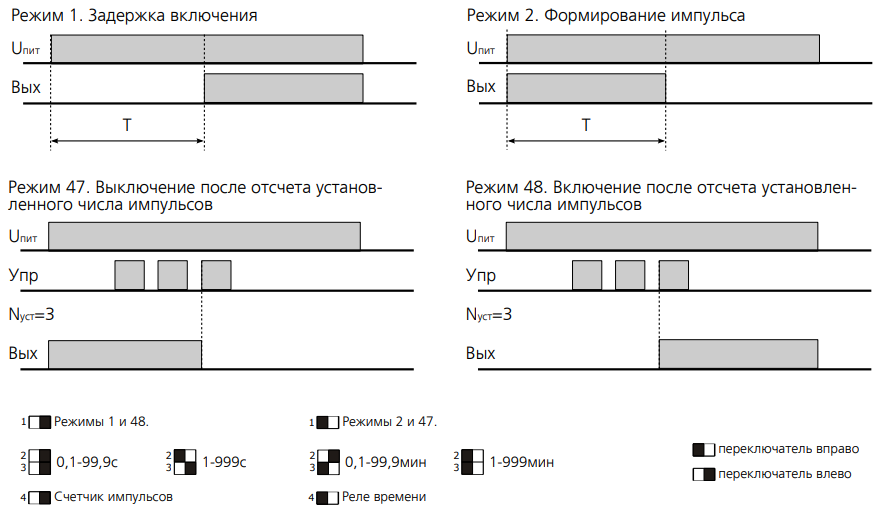

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ
