ОБЩИЕ СВЕДЕНИЯ
Реле времени ВЛ 100А, ВЛ 101А, ВЛ 102, ВЛ 103, ВЛ 103А, ВЛ 104, ВЛ 104А, ВЛ 108 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени в устройствах релейной защиты и противоаварийной автоматики энергетических систем.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Реле могут эксплуатироваться в следующих условиях:
- закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха;
- диапазон рабочих температур от минус 40 до плюс 55оС при высоте местности до 1000м и от минус 40 до плюс 50оС при высоте местности до 2000м над уровнем моря;
- относительная влажность окружающего воздуха – до 98% при температуре 35о С без конденсации влаги;
- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Механические внешние воздействующие факторы соответствуют группе М7 по ГОСТ 17516.1-90. При этом реле устойчивы к вибрационным нагрузкам в диапазоне частот от 5 до 15Гц с максимальным ускорением 3g, в диапазоне частот от 15 до 60Гц с максимальным ускорением 2g; в диапазоне частот от 60 до 100Гц с максимальным ускорением 1g; многократные ударные нагрузки длительностью от 2 до 20мс с максимальным ускорением 3g.

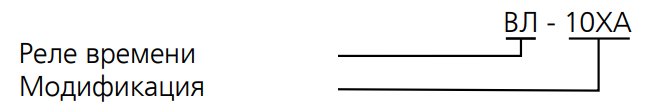

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Реле размещено в пластмассовом корпусе. Корпус состоит из основания с контактными зажимами и крышки.
Регулировка выдержек времени каждой цепи осуществляется с помощью двух декадных переключателей, позволяющих получить дискретность регулирования уставки 1 % от максимального значения диапазона.
Управление работой реле ВЛ-100А осуществляется подачей напряжения питания. При подаче на выводы 1-2 реле напряжения питания, соответствующего напряжению срабатывания (0,65-0,75)Uном., включается реле первой цепи (выводы 3-4-5) мгновенного действия и запускаются выдержки времени Т1 и Т2 второй цепи (выводы 6-7-8), а также Т3 третьей цепи (выводы 9-10-11).
Вторая цепь имеет две уставки: одну на включение и вторую на отключение выходного реле, что позволяет воспроизвести функцию «проскальзывающего» контакта. Третья цепь имеет выдержку времени только на включение реле.
Если во второй цепи установить Твкл. > Т откл., то размыкания «скользящего» контакта не происходит, т.е. он превращается в замыкающий со временем срабатывания Т1. При снятии напряжения питания или снижения его значения ниже уровня напряжения возврата (0,4-0,5)Uном. реле возвращается в исходное состояние.
Под напряжением срабатывания реле следует понимать то максимальное напряжение, при котором четко срабатывает реле первой цепи мгновенного действия и начинается выдержка времени. Под напряжением возврата следует понимать минимальное напряжение, при котором отключаются все выходные электромагнитные реле и схема реле возвращается в исходное состояние.
Принцип действия реле ВЛ-101А отличается тем, что управление его работой осуществляется снятием напряжения питания.
Для включения реле необходимо подать напряжение питания на время не менее 0,1 с.
Когда напряжение на входе реле достигнет уровня, соответствующего напряжению срабатывания, включаются реле первой цепи мгновенного действия и реле третьей цепи с выдержкой времени.
При снятии или медленном снижении напряжения питания ниже напряжения возврата (0,4-0,5) Uном., реле первой цепи отпускает выходные контакты и запускает отсчёт времени второй и третьей цепи.

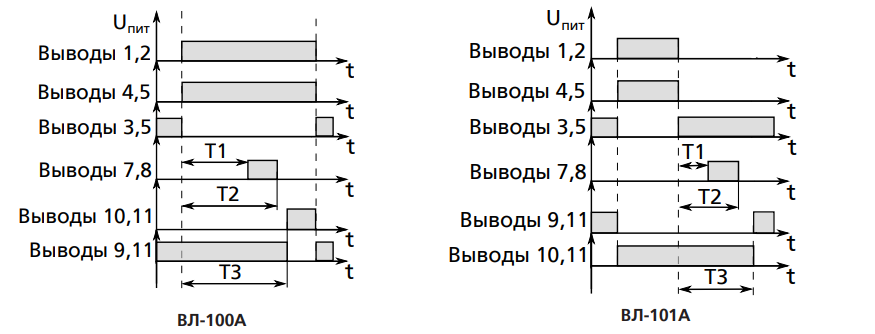

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ
