ОБЩИЕ СВЕДЕНИЯ
Реле времени ВЛ-161 предназначено для выдачи команды в цепи управления схем автоматики и других устройств после отработки программы одной из 10 возможных функций:
- 5 временных, управляемых напряжением питания;
- 4 временных, управляемых со специального входа;
- 1 функция запоминающего (импульсного) реле.
Реле ВЛ-161 применяется для управления освещением, вентиляцией, отоплением, электромоторами, насосами, станками и т.д.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур от -20 до +55°С. Реле должны эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и
длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Степень защиты реле – IP40, выводных зажимов – IP20.
Реле предназначено для монтажа на DIN-рейку.

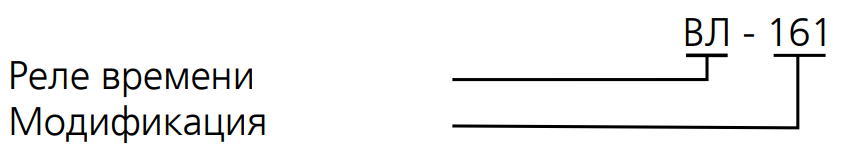

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Режим работы реле задается с помощью поворотного переключателя, расположенного на передней панели.
Диапазон выдержки устанавливается переключателем диапазонов, а время в пределах диапазона - потенциометром передней панели реле.
Исполнительное реле имеет одну группу переключающих контактов.
При подаче питания загорается зеленый светодиод на лицевой панели реле.
Если идет отсчет времени - красный светодиод мигает. Если выходное реле включено и отсчет времени не идет, красный светодиод светится постоянно.

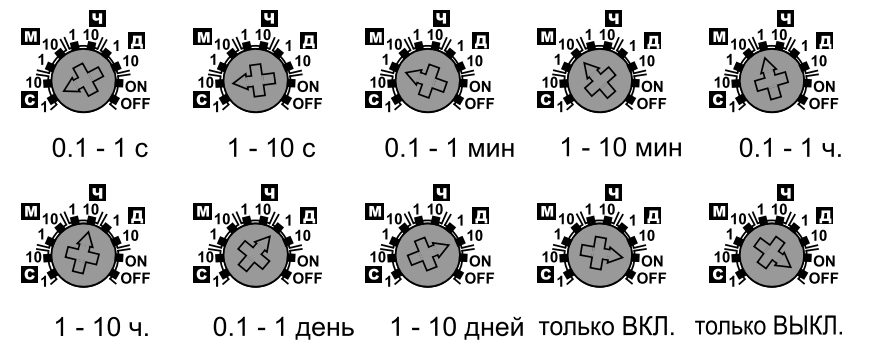

ВРЕМЕННЫЕ ИНТЕРВАЛЫ

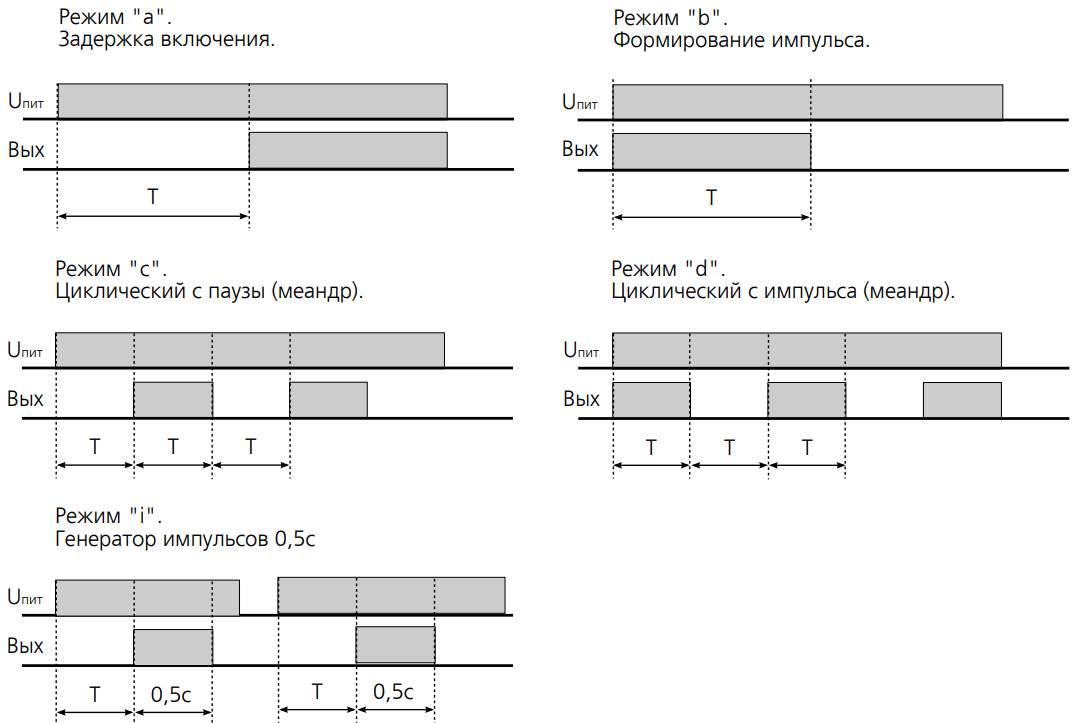

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ С УПРАВЛЕНИЕМ ПО ПИТАНИЮ
