ОБЩИЕ СВЕДЕНИЯ
Реле времени ВЛ-162 предназначено для использования в схемах релейной защиты и системной автоматики для получения:
- задержки времени при включении;
- задержки выключения после отключения напряжения питания.
После отключения напряжения питания реле разомкнётся только по истечении установленной выдержки времени.
Применение: управление аварийным освещением, системами вентиляции, сигнализации, плавный запуск электродвигателей.

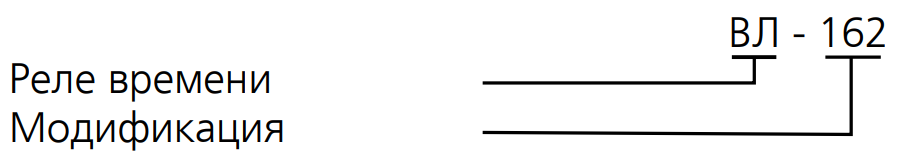

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур от -20 до +55°С. Реле должны эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Степень защиты реле – IP40, выводных зажимов – IP20.
Реле предназначено для монтажа на DIN-рейку.
УСТРОЙСТВО И РАБОТА
Режим работы реле задается с помощью поворотного переключателя, расположенного на передней панели.
Диапазон выдержки устанавливается переключателем диапазонов, а время в пределах диапазона - потенциометром передней панели реле.
Исполнительное реле имеет две группы переключающих контактов.
При подаче питания загорается зеленый светодиод на лицевой панели реле.
Если выходное реле включено, красный светодиод светится постоянно (только при наличии питания).

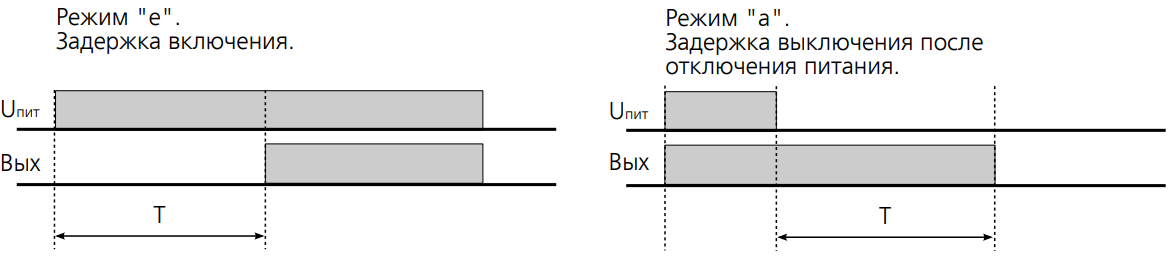

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ
