ОБЩИЕ СВЕДЕНИЯ
Реле времени ВЛ-163 предназначено для обеспечения плавного запуска электродвигателей, а также для уменьшения пусковых токов при включении двигателей.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур от -20 до +55°С. Реле должны эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями. Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты реле – IP40, выводных зажимов – IP20.
Реле предназначено для монтажа на DIN-рейку.

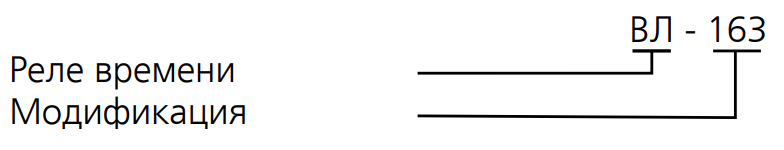

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Конструкция клемм обеспечивает надежный зажим 2-х проводов сече-нием до 1,5 мм2 или одного провода сечением 2,5 мм2. На лицевой панели реле расположены переключатель диапазонов выдержек времени t1 («звезда») и регуляторы времени срабатывания t1 («звезда») и t2 («пауза»), а также индикаторы сеть «Uп» и реле , которые показывают наличие напряжения питания и включение испол-нительных реле соответственно.
При подаче питания загорается зеленый светодиод на лицевой панели реле, начинается отсчёт времени разгона t1 и замыкаются контакты 15-18, включающие пускатель «звезда». По окончании времени разгона t1 контакты 15-18 размыкаются, выключается пускатель «звезда», и, через время паузы t2, замыкаются контакты 25-28 реле, включающие пускатель «треугольник».

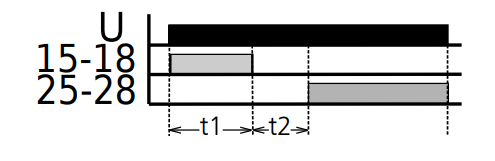

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ

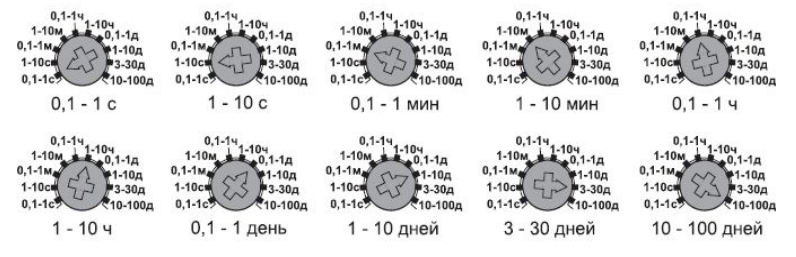

ВРЕМЕННЫЕ ИНТЕРВАЛЫ
