ОБЩИЕ СВЕДЕНИЯ
Реле времени ВЛ-164 предназначено для выдачи команд в цепи управления схем автоматики и других устройств после отработки предварительно установленных выдержек времени.
Реле имеет 2 временные функции:
- циклическое переключение с импульса;
- циклическое переключение с паузы.
Выбор функции осуществляется при помощи внешней перемычки между выводами S и A1. При отсутствии перемычки реле начинает работу с импульса, при наличии - с паузы.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур от -20 до +55°С. Реле должны эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты реле – IP40, выводных зажимов – IP20.
Реле предназначено для монтажа на DIN-рейку.

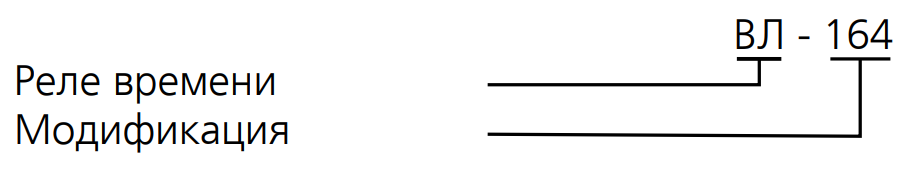

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Временная функция реле - работа с импульса или с паузы - выбирается с помощью перемычки между выводами S и А1. Диапазоны выдержек импульса и паузы устанавливаются переключателями диапазонов, а время в пределах выбранных диапазонов - потенциометрами на передней панели реле.
Исполнительное реле имеет одну группу переключающих контактов.
При подаче питания загорается зеленый светодиод на лицевой панели реле. Если идет отсчет времени импульса и выходное реле включено - красный светодиод горит постоянно с кратковременными погасаниями, если идет отсчет паузы и выходное реле выключено - красный светодиод включается кратковременно.

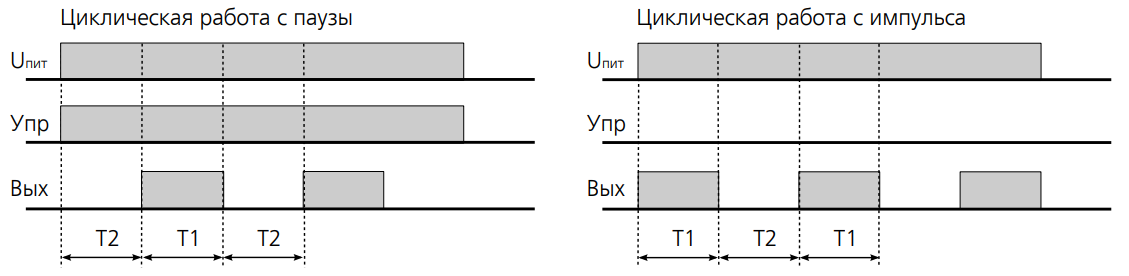

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ

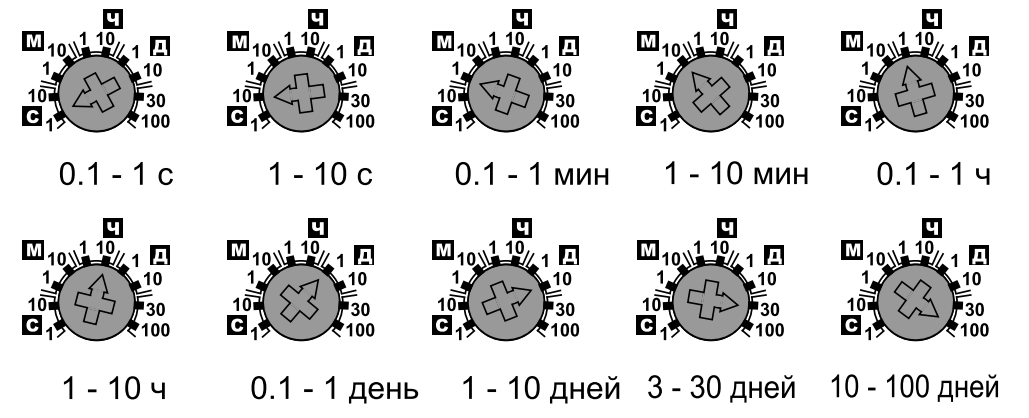

ВРЕМЕННЫЕ ИНТЕРВАЛЫ
