Реле времени статические РСВм-255 используются в схемах релейной защиты и автоматики энергетических систем, а также в промышленной аппаратуре различного назначения для получения выдержек времени при включении реле под напряжение.
Реле используются в устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Форма заказа
РСВм
|
- ХХХ
|
- ХХХ
|
- Х
|
- УХЛ4
|
| |
1 |
2 |
3 |
|
где РСВм – реле статическое времени; м - модернизированное.
1 – типоисполнение реле:
160 – постоянного тока с выдержкой на срабатывание;
260 – переменного тока с выдержкой на срабатывание;
255 – переменного тока с выдержкой на отпадание.
2 – номинальное напряжение питания постоянного тока (РСВм–160), В: 24, 48, 60, 110, 220;
- номинальное напряжение питания переменного тока (РСВм–260, РСВм–255), В: 100, 127, 220, 380 .
3 – вид присоединения внешних проводников:
1 – переднее присоединение с винтовыми зажимами ;
3 – заднее присоединение шпилькой (только для исполнения на базе основания ОР004);
5 – заднее присоединение с винтовыми зажимами.
Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150.
При заказе реле необходимо указать
- тип реле в соответствии со структурой условного обозначения.
- тип корпуса (на базе основания ОР001, ОР002 с возможностью крепления на DIN-рейку или ОР004).
В корпусе на базе оснований ОР001, ОР002 выпускаются только РСВм-160 и РСВм-260.
Пример заказа:
Реле времени пременного тока, с выдержкой времени на срабатывание, с номинальным напряжением питания 220 В переменного тока, с климатическим исполнением УХЛ4, с передним присоединением проводников на базе основания ОР001: РСВм-260-220-1-УХЛ4 на базе основания ОР001.
Реле времени постоянного тока, с выдержкой времени на срабатывание, с номинальным напряжением питания постоянного тока 110 В, с климатическим исполнением УХЛ4, с передним присоединением проводников на базе основания ОР004 : РСВм-160-110-1-УХЛ4 на базе основания ОР004.
Конструктивное исполнение
Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха. На лицевой панели указана упрощенная схема подключения реле.
Для исполнения на базе оснований ОР001, ОР002 имеется возможность установки реле на DIN рейку типа TS35 (шириной 35 мм).
Условия эксплуатации
Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
Высота над уровнем моря не более 2000 м.
Диапазон рабочих (предельных) температур окружающего воздуха от минус 40ºC до плюс 55ºC.
Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.
Степень защиты по ГОСТ 14254 для оболочки реле IP40.
Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

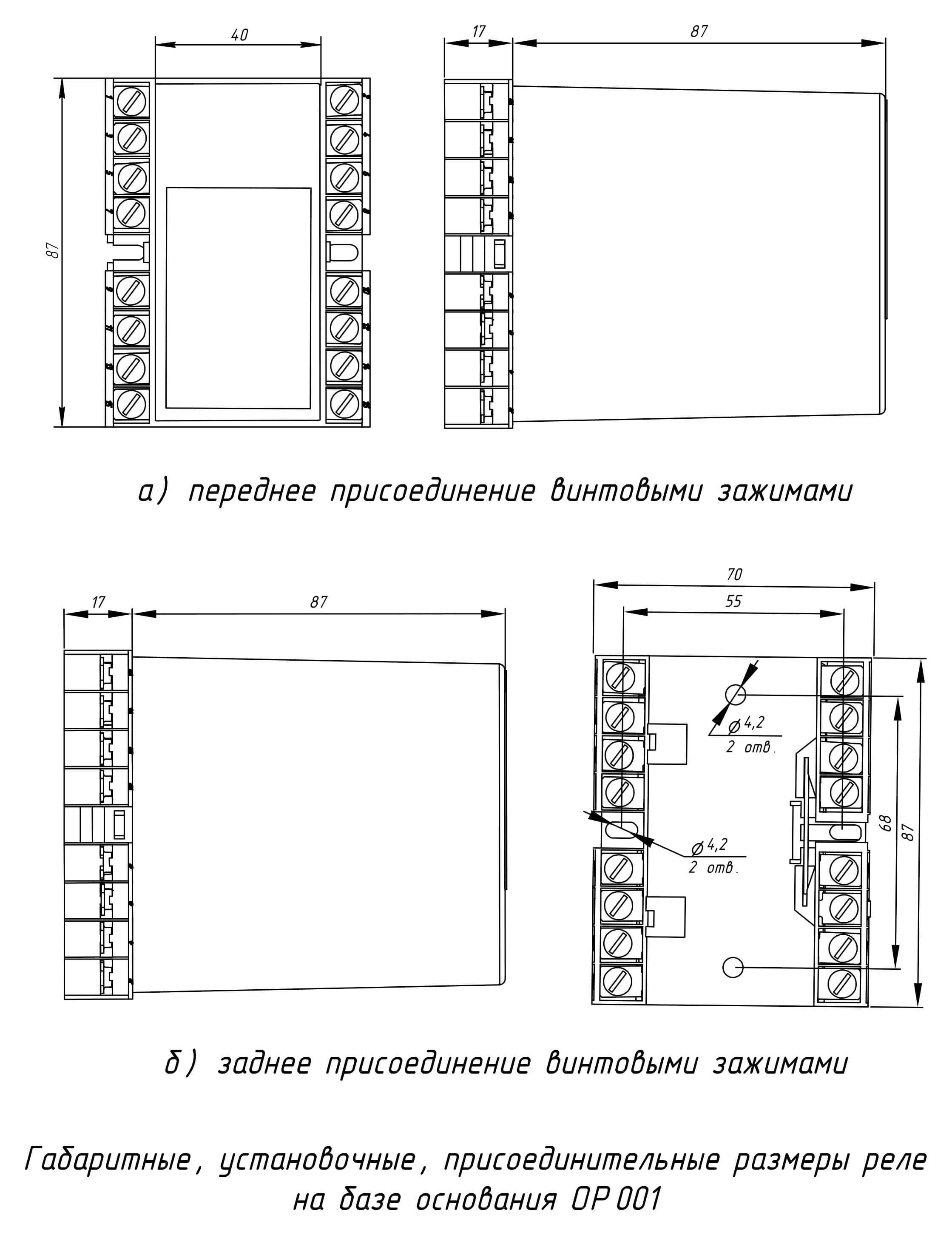

Габаритные и установочные размеры
