Купим Блок управления BU/TEL 220-05A

1. Вход оперативного напряжения.
1.1 Питание блока осуществляется постоянным оперативным напряжением номинальным значением 220 В с уровнем пульсации не более 12%.
1.2 Диапазон оперативного напряжения- 187...242 В.
1.3 Максимальный потребляемый ток по входам оперативного напряжения:

1) В режиме готовности к выполнению команды включения или отключения при оперативном напряжении 242 В в случае, когда напряжение на входы включения и отключения подается от внешнего источника (не со входа ВО блока):

  • при включенном выключателе - ток не потребляется;

  • при отключенном выключателе - 10 мА;

  • в режиме блокировки от повторных включений (см. ниже) - 20 мА.

  • При включении выключателя

  • среднее значение за время протекания тока через электромагнит - не более 10 А

  • пиковое значение - не более 16 А.


2. Вход включения.
2.1 Включение выключателя осуществляется путем подачи на вход включения постоянного напряжения величиной 187..242 В на время не менее 50мс.
2.2 Максимальный потребляемый ток по входу включения при напряжении на нем 242 В - 5.5 мА.
2.3 Время от подачи команды включения на блок до включения выключателя (замыкания главных контактов) - не более 100 мс.
3. Вход отключения.
3.1 Отключение выключателя осуществляется путем подачи на вход отключения постоянного напряжения величиной 154..400 В на время не менее 50 мс.
3.2 Время от подачи команды отключения до отключения выключателя (размыкания главных контактов) - (57±12) мс.
3.3 Максимальный потребляемый ток по входу отключения составляет

1) При включенном выключателе независимо от наличия оперативного напряжения или при отключенном выключателе в случае отсутствия оперативного напряжения:

  • при напряжении на входе отключения 242 В - 10 мА;

  • при напряжении на входе отключения 400 В - 20 мА;

2) При отключенном выключателе и наличии оперативного напряжения ток не потребляется.
3.4 Блок обеспечивает возможность отключения выключателя при отсутствии оперативного напряжения при наличии тока от токовых вводов через один или через оба согласующих трансформатора.
3.5 Время от появления тока (Iвх) в первичной обмотке одного из согласующих трансформаторов при поданной команде отключения до отключения выключателя (см. табл. 1-П2)
Таблица 1-П2

Iвх (действующее значение), А

Время, не более, с

2

0.8

5

0.32

10

0.16


3.6 Мощность, потребляемая согласующим трансформатором при отключении от токовых вводов в зависимости от Iвх (см. табл. 2-П2)
Таблица 2-П2

Iвх (действующее значение), А

Мощность, не более, В*А

10

30

50

230


4. Блок обеспечивает стандартный цикл управления выключателем –

О - 0.3с - В/О-15с - В/О где:

В - включение выключателя по п. 2.3;

О - отключение выключателя по п. 3.2.
5. Время готовности блока после подачи оперативного напряжения к включению выключателя не более 0,3 с.
6. Время готовности блока к отключению после подачи оперативного напряжения при включенном выключателе - не более 15с.
7. Длительность цикла В/О (в том числе и после подачи питания) не более 150 мс.
8. Электрическое сопротивление изоляции не менее 100 МОм.
9. Электрическая изоляция блока выдерживает испытательное напряжение 2 кВ частотой 50 Гц в течение 1 мин., а также импульсное напряжение 5 кВ стандартного грозового импульса 1.2/50 мкс. между:

  • электрически соединенными цепями, выведенными на разъем, и корпусом блока;

  • токовыми вводами ТТА1,ТТА2,ТТС1,ТТС2 и остальными цепями, выведенными на разъем;


10. Габаритные размеры блока 180 х 120 х 74 мм.
11. Масса блока не более 2 кг.

Блок управления BU/TEL-220-05 предназначен для эксплуатации совместно с вакуумными выключателями BB/TEL-10.

Общие сведения


Питание блока осуществляется по входам оперативного напряжения "+220" и "-220". постоянным оперативным напряжением номинальным значением 220 В (здесь и далее в тексте указывается действующее значение постоянного напряжения) .

Включение выключателя производится подачей оперативного напряжения на катушки электромагнитного привода (далее по тексту -электромагнит) выключателя. Для включения выключателя необходимо подать на блок команду включения, то есть подать постоянное напряжение на вход включения ("ВКЛ") блока относительно входа "-220".

Напряжение на вход включения может подаваться от внешнего источника напряжения или со входа ВО блока.

Отключение выключателя производится подачей напряжения обратной полярности (по отношению к включению) с конденсатора отключения на электромагнит выключателя. Для отключения выключателя необходимо подать на блок команду отключения, то есть подать постоянное напряжение номинальным значением 220 В на вход отключения ("ОТКЛ") относительно входа "-220" блока.

Напряжение на вход отключения может подаваться от внешнего источника напряжения или со входа ВО блока.

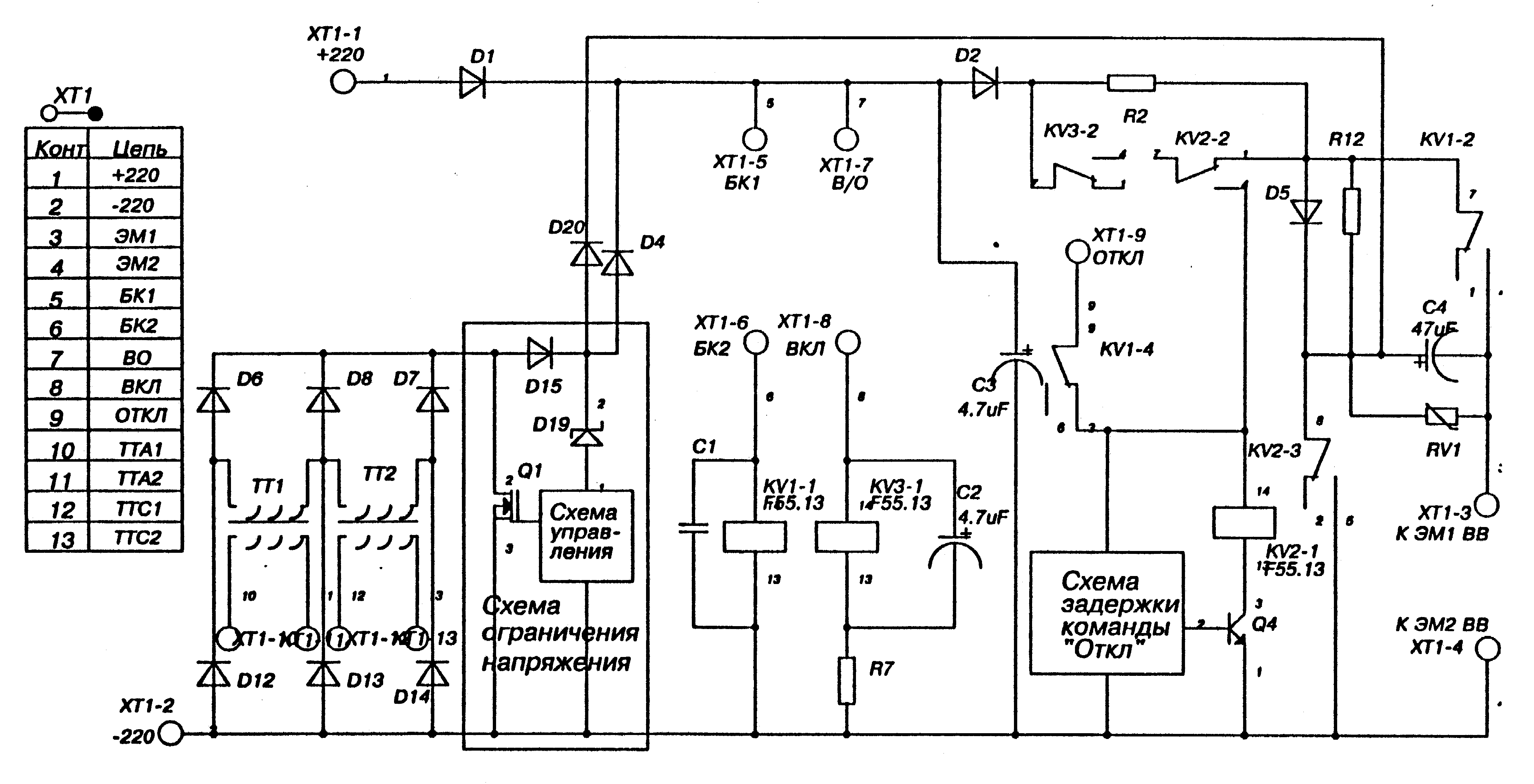

Рисунок 18П. Функциональная схема блока управления.

Перечень контактов разъема (см. рис. 18П).
+220, - 220 - входы оперативного напряжения.

ЭМ1, ЭМ2 - входы электромагнитов выключателя.

БК1, БК2 - входы контакта для внешних вспомогательных цепей выключателя

ВО - вход общей точки сухих контактов включения и отключения.

ВКЛ - вход включения.

ОТКЛ - вход отключения.

ТТА1 ,ТТА2 - входы трансформатора тока фазы А силовой цепи, ТТА1 - начало, ТТА2 -конец.

ТТС1, ТТС2 - входы трансформатора тока фазы С силовой цепи, ТТС1- начало, ТТС2 -конец.

Блокировка от повторных включений.
Блок попадает в режим блокировки от повторных включений:
1) В случае, когда выключатель включен и команда включения остается поданной, при подаче команды отключения происходит отключение выключателя и схема переходит в режим блокировки: повторное включение возможно только после снятия команды включения и подаче ее снова через (150 - 200) мс.

2) В цикле ВО. В этом случае включение производится при поданной команде отключения или команда отключения подается в процессе включения. Блок производит (заканчивает) включение выключателя, затем производит его отключение и переходит в режим блокировки. Условие снятия блокировки см. пункт 1).
