Контакторы электромагнитные КПП-110Е открытого исполнения, с принудительным гашением дуги, с естественным воздушным охлаждением, предназначены для коммутации цепей постоянного тока на подвижном составе городского электрофицированного транспорта. Номинальное напряжение главной цепи 750 В.
Контакторы поставляются в следующем исполнении катушек:
- КПП 110Е 24В
- КПП 110Е 50В
- КПП 110Е 75В
- КПП 110Е 110В
- КПП 110Е 220В
- КПП 110Е 170В
- КПП 110Е 300В
- КПП 110Е 440В
Контакторы КПП-110Е имеют следующее назначение: Ш1 и 1Л2 шунтируют регулировочный реостат; ШЗ подключает цепь параллельной обмотки тягового двигателя к контактной сети при электрическом торможении; КДК включает цепь двигателя компрессора.
Контактор КПП-110Е (рис. 114) состоит из стального ярма 16, на котором укреплены сердечник 17 с втягивающей катушкой 19 и якорь 5. Катушка на сердечнике закреплена специальной пружинной шайбой 7. Якорь через призму соединен с ярмом и возвращается в исходное положение под действием отключающей пружины 4. Главный подвижный контакт 10 с держателем и гибким шунтом 6 прикреплен к якорю с помощью скобы и контактной пружины 8. Шунт служит для соединения подвижного контакта с выводом. Неподвижный контакт 12 с держателем прикреплен к скобе, выполняющей роль дугогасительного рога. Неподвижный контакт через дугогасительную катушку соединен с выводом.
Дугогасительное устройство контактора состоит из дугогасительной катушки 15 с сердечником 14, двух полюсов 13 и дугогасительной камеры 11. Камера установлена между полюсами и запирается пружинной защелкой. Дугогасительный рог подвижного контакта 10 вмонтирован в дугогасительную камеру и соединен с магнитной системой гибким шунтом 9.
На нижнем конце якоря предусмотрен изолятор 21, к которому с помощью скоб и контактных пружин могут быть прикреплены подвижные блокировочные контакты мостикового типа 1. На изоляторах 20 и 3 укреплены неподвижные блокировочные контакты 2.
Масса - 1,6 кг.

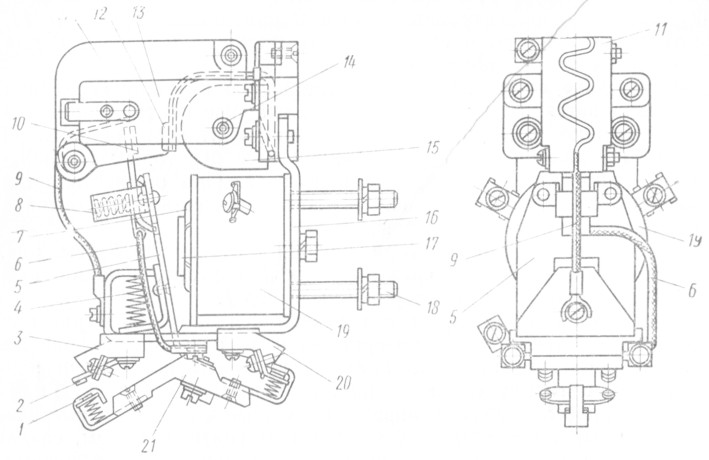

Рис. 114. Контактор КПП-110Е: 1 - подвижный блок-контакт, 2, 12 - неподвижные контакты, 3, 20, 21 - изоляторы, 4 - отключающая пружина, 5 - якорь, 6, 9 - гибкие шунты, 7 - пружинная шайба, 8 - контактная (притирающая) пружина, 10 - подвижный контакт, 11 - дугогасительная камера, 12 - неподвижный контакт, 13-полюс, 14 - сердечник дугогасителыюй катушки, 15 - дугогасительная катушка, 16 - ярмо, 17 - сердечник, 18 - шпилька, 19 - втягивающая катушка
