Контакторы малогабаритные ТКС
Номинальное напряжение катушки		27 В
Номинальный ток катушки		0,4 А
Номинальный ток в цепи вспомагательного вывода, не более		5 А
Напряжение срабатывания, не более	при включении	20 В
Напряжение срабатывания, не более	при выключении	7,5 В
Количество коммутационных циклов		10 000 циклов
Сопротивление изоляции, не менее		50 МОм
Диапазон рабочих температур	длительно	-60°С – +85°С
Диапазон рабочих температур	кратковременно	-60°С – +130°С
Максимально допустимая влажность при +40°С		100%
Высота над уровнем моря, не более		20 000 м
Вибрации мест крепления	частота	5 – 300 Гц
Вибрации мест крепления	ускорение	0,2 – 5g
Посадочная перегрузка	частота	40 – 80 уд/мин.
Посадочная перегрузка	ускорение	≤15g
Постоянное ускорение		≤10g

Контакторы электромагнитные ТКС101, ТКС103, ТКС111, ТКС133, ТКС201, ТКС203, ТКС211, ТКС233, ТКС401, ТКС403, ТКС411, ТКС601, ДКС401КО представляют собой двухпозиционное электромагнитное устройство, предназначены для дистанционного включения и отключения силовых потребителей электроэнергии постоянного тока напряжением до 30В.

Номинальное напряжение постоянного тока в цепи управления (катушки контактора) и в цепи главных контактов – 27В (от 16В до 30В). Номинальный ток в цепи главных контактов – 100А, 200А, 400А и 600А в зависимости от серии. В основе принципа работы контактора заложены свойства электромагнита. При подаче управляющего напряжения на катушку контактора происходит втягивание сердечника и замыкание контактов главной цепи. При отсутствии управляющего напряжения – контакты размыкаются. Способ крепления – винтовое, через отверстия в корпусе. Присоединение проводников – переднее. Буквы в конце маркировки контакторов ТКС, ДКС обозначают: Д/К – длительный/кратковременный режим работы; О – температура окружающей среды -60...+85°С; Т – теплостойкий, температура до +130°С; Г – герметичный корпус контактора; Б – наличие блока вспомогательных контактов; Л – сниженная масса контактора. Наиболее частое применение контакторы ТКС, ДКС нашли в авиационном и сварочном оборудовании. Подробные характеристики, расшифровка маркировки, размеры и устройство контакторов ТКС101 – ТКС601, ДКС401КО смотрите ниже. Также указано наличие драгметаллов и представлены сравнительные параметры и особенности электромагнитных контакторов. Гарантия работы поставляемых нашей компанией контакторов ТКС101 – ТКС601, ДКС401КО составляет 2 года. Это подкрепляется необходимыми документами по качеству.

Серия	Номинальный ток нагрузки в цепи контактов	Номинальное напряжение катушки	Число контактов	Масса
ТКС101ДОД	100 A	27 В	1з.	0,37 кг
ТКС101КОД	100 A	27 В	1з.	0,47 кг
ТКС103ДОД	100 A	27 В	3з.	0,76 кг
ТКС103ДОДБ	100 A	27 В	3з.	0,87 кг
ТКС111ДОД	100 A	27 В	1з. + 1р.	0,79 кг
ТКС133ДОД	100 A	27 В	3з. + 3р.	1,21 кг
ТКС133ОДЛ	100 A	27 В	3з. + 3р.	0,95 кг
ТКС201ДОД	200 A	27 В	1з.	0,68 кг
ТКС201ДТ	200 A	27 В	1з.	0,68 кг
ТКС201ИОД	200 A	27 В	1з.	0,55 кг
ТКС201КОД	200 A	27 В	1з.	0,55 кг
ТКС201ОДЛ	200 A	27 В	1з.	0,45 кг
ТКС203ДОД	200 A	27 В	3з.	1,6 кг
ТКС203ДОДБ	200 A	27 В	3з.	1,5 кг
ТКС203ДТ	200 A	27 В	3з.	1,51 кг
ТКС211ДОД	200 A	27 В	1з. + 1р.	0,9 кг
ТКС211КОД	200 A	27 В	1з. +1р.	0,9 кг
ТКС233ДОД	200 A	27 В	3з. + 3р.	2,8 кг
ТКС233ОДЛ	200 A	27 В	3з. + 3р.	2,0 кг
ТКС401ДОД	400 A	27 В	1з.	1,1 кг
ТКС401КОД	400 A	27 В	1з.	0,95 кг
ТКС403ДО	400 A	27 В	3з.	2,8 кг
ТКС403ДОДБ	400 A	27 В	3з.	3,2 кг
ТКС411ДОД	400 A	27 В	1з. + 1р.	1,69 кг
ТКС601ДОД	600 A	27 В	1з.	1,6 кг
ТКС601ДТ	600 A	27 В	1з.	1,6 кг
ТКС601КОД	600 A	27 В	1з.	1,4 кг
ТКС601ОДЛ	600 A	27 В	1з.	1,2 кг
ДКС401КО	400 А	27 В	1з.	0,95 кг

Маркировка контакторов малогабаритных серии ТКС, ДКС:

Т	–	Номинальное напряжение в цепи обмотки контактора, Т - 27В.
К	–	Контактор.
С	–	Номинальная коммутируемая сила тока: С - сотни.
6	–	Количество единиц данного разряда.
0	–	Число размыкающих контактов.
1	–	Число замыкающих контактов.
	–	без дополнительной температуры не указывается; Д – дополнительная температура +25°С.
О	–	Климатическое исполнение: О – температура окружающей среды -60...+85°С; Т – теплостойкий, температура до +130°С.
Д	–	Режим работы: Д – длительный; К – кратковременный режим работы.
Л	–	Дополнительные конструктивные особенности: Л – сниженная масса контактора; Г – герметичный корпус контактора; Б – наличие блока вспомогательных контактов.

Устройство и схемы коммутации контакторов малогабаритных серии ТКС:

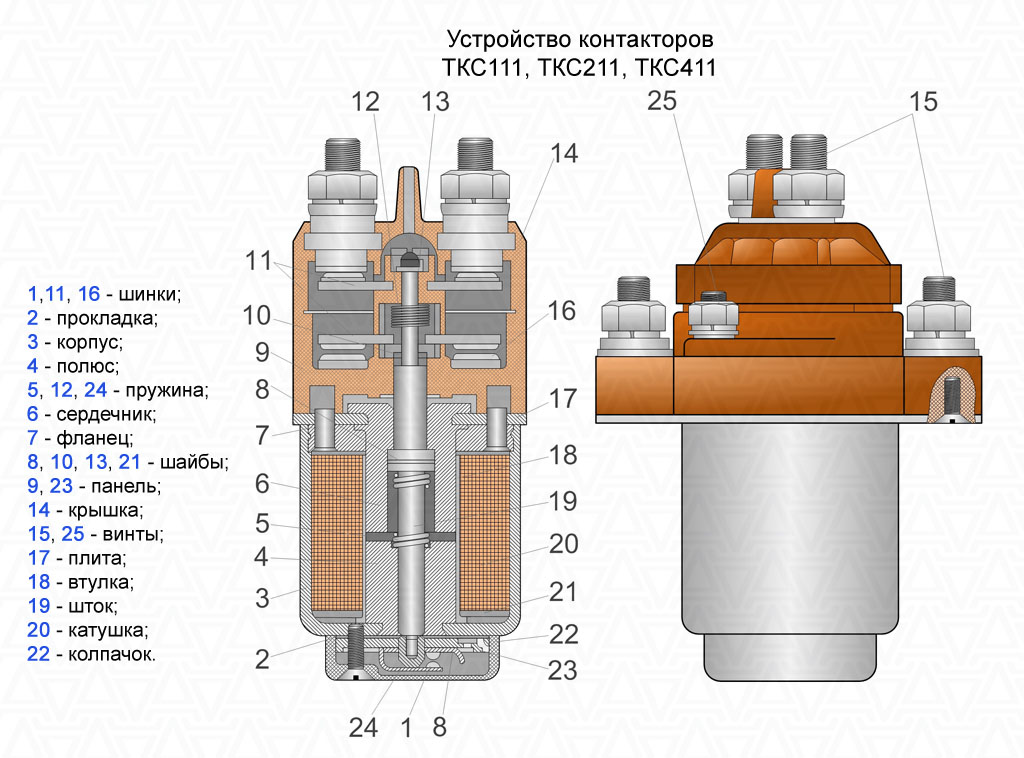

Устройство контакторов ТКС111, ТКС211, ТКС411

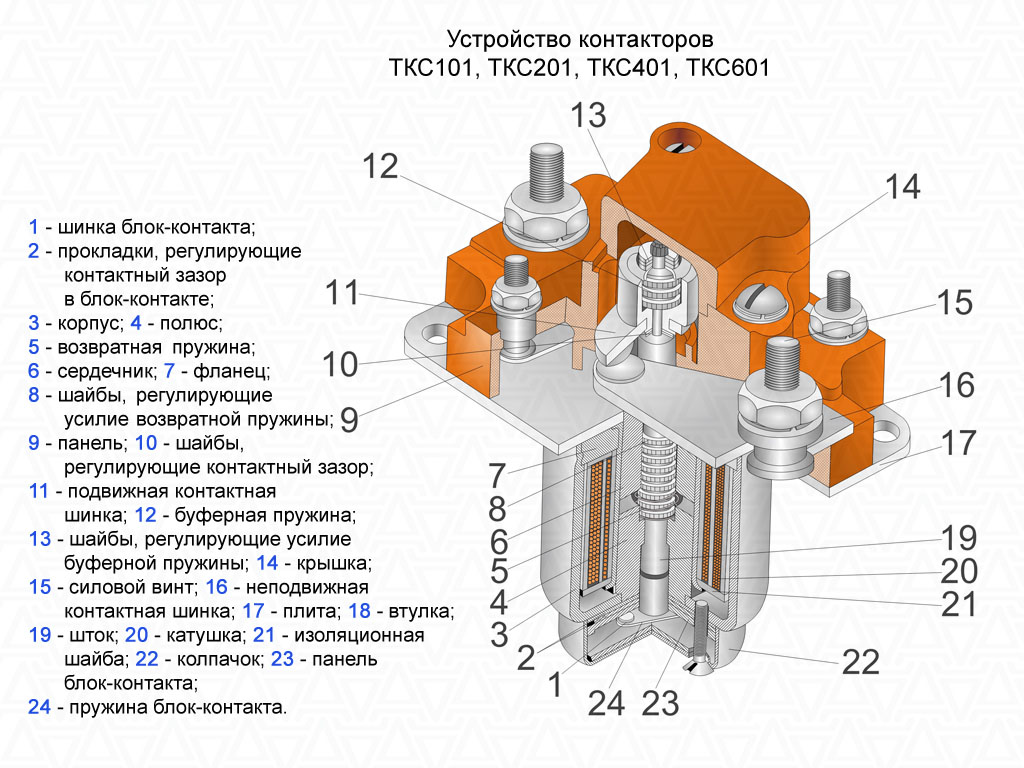

Устройство контакторов ТКС101, ТКС201, ТКС401, ТКС601

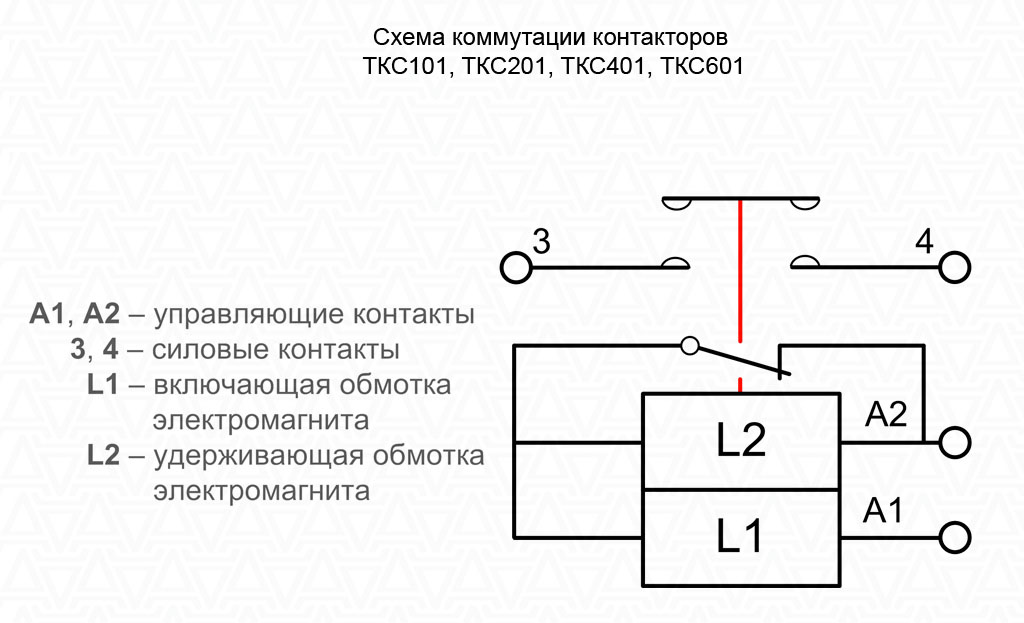

Схема коммутации контакторов ТКС101, ТКС201, ТКС401, ТКС601

Содержание драгметаллов в контакторах ТКС:

Серия контактора	Серебро, г	Серия контактора	Серебро, г
ТКС101ДОД	2,99656 г	ТКС203ДОД	17,90000 г
ТКС103ДОД	6,75500 г	ТКС211ДОД	14,08000 г
ТКС103ДОДБ	6,98300 г	ТКС401ДОД	18,90840 г
ТКС133ДОД	13,54000 г	ТКС411ДОД	33,96000 г
ТКС201ДОД	6,45266 г	ТКС601ДОД	28,52779 г

Сравнительные характеристики контакторов:

Серия	Ток в цепи главных контактов	Напряжение катушки	Группа коммутации	Напряжение сети	Режимы работы	Применение
КМ-50ДВ – КМ-600ДВ	50, 100, 200, 400, 600 А	− 27 В	1з.	− 27 ± 3 В, ~ 220±5% В 50...400 Гц (КМ-50Д-В)	кратко- временный, длительный	авиация, сварочное, автомобильное, тракторное, железнодорожное оборудование и др.
ТКС101 – ТКС601 (ДОД...ОДЛ)	100, 200, 400, 600 А	− 27 В	1з., 1з. + 1р., 3з. + 3р.	− от 16 до 30 В ~ от 20 до 220 В		авиация и сварочное оборудование, дизельные двигатели Д6, Д12 и др.
ТКД101 – ТКД533 (ДОД...ПОДГБ)	10, 20, 50 А	− 27 В	1з., 2з., 3з., 2п., 1з. + 1р., 3з. + 3р.	− от 24 до 30 В ~ от 20 до 220 В		авиация и сварочное оборудование, общепромышленные установки и др.
СКМ-100 − СКМ-400	100, 200, 400 А	− 27 В	1з.	− 27 ± 3 В		авиация, сварочное оборудование и др.
КП-50ДВ – КП-600ДВ	50, 100, 200, 400, 600 А	− 27 В	1з.	− 27 ± 3 В		авиация, сварочное оборудование и др.
ДП-1-10 – ДП-1-100	10, 25, 50, 100 А	− 12, 27 В	4з., 4п., 4з. + 2р., 2з. + 2р.	− 36 В ~ 45 В	мгновенного действия	авиационное оборудование, общепромышленные установки и др.
КТ6012 – КТ6055 (Б, БС)	100, 160, 250, 400, 630 А	~ 220, 380 В	2з., 3з., 4з., 5з.	~ 380, 660 В	продолжительный, прерывисто-продолжительный, повторно-кратковременный	дистанционное включение и отключение силовых электрических цепей в металлургических, крановых и других электроприводах с тяжелым режимом работы и др.
КТП6012 – КТП6054 (Б, БС)	100, 160, 250, 400, 630 А	− 110, 220 В	2з., 3з., 4з.	~ 380, 660 В
КПВ-602 – КПВ-605	63, 100, 160, 250, 630 А	− 110, 220 В	1з., 2з. + 2р., 2з. + 1р.	− 220, 440, 600 В ~ 380, 660 В		в качестве линейных, реверсирующих контакторов, контакторов ускорения и др.
КТПВ-622 – КТПВ-624	100, 160, 250 А	− 110, 220 В	2з., 2з. + 2р., 2з. + 1р.	~ 380, 440 В		включение и отключение силовых электрических цепей в стационарных установках и др.
МК1 – МК4	20, 40, 63, 100, 160 А	− 24, 48, 75, 110, 220 В	1з., 2з., 3з., 1р., 2р., 1з. + 1р., 2з. + 1р., 2з. + 2р.	− 220, 440, 1000 В ~ 380, 500, 660 В	продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный	общепромышленные установки, коммутирование электрических цепей тепловозов и электровозов, лифтовые устройства управления, масляные выключатели, подвижной состав метро и др.
МК5 – МК6	250 – 400 А	− 24, 48, 75, 110, 220 В	1з., 2з., 3з., 1р.	− 220 В ~ 380, 440, 660 В

Схема электрическая
