Номинальное напряжение катушки		27 В
Номинальный ток катушки		0,4 А
Номинальный ток в цепи вспомагательного вывода, не более		5 А
Напряжение срабатывания, не более	при включении	20 В
	при выключении	7,5 В
Количество коммутационных циклов		10 000 циклов
Сопротивление изоляции, не менее		50 МОм
Диапазон рабочих температур	длительно	-60°С – +85°С
	кратковременно	-60°С – +130°С
Максимально допустимая влажность при +40°С		100%
Высота над уровнем моря, не более		20 000 м
Вибрации мест крепления	частота	5 – 50 Гц
	ускорение	0,2 – 5g
Посадочная перегрузка	частота	60 – 80 уд/мин.
	ускорение	≤15g
Постоянное ускорение		≤10g

Контакторы электромагнитные ТКД101, ТКД102, ТКД103, ТКД12, ТКД133, ТКД201, ТКД202, ТКД203, ТКД233, ТКД501, ТКД502, ТКД503, ТКД511, ТКД533 представляют собой электромагнитное устройство, предназначены для дистанционного включения и отключения силовых потребителей электроэнергии постоянного тока напряжением до 30В

Номинальное напряжение постоянного тока в цепи управления (катушки контактора) и в цепи главных контактов – 27В (от 24В до 30В). Номинальный ток в цепи главных контактов – 10А, 20А и 50А в зависимости от серии. В основе принципа работы контактора заложены свойства электромагнита. При подаче управляющего напряжения на катушку контактора происходит втягивание сердечника и замыкание контактов главной цепи. При отсутствии управляющего напряжения – контакты размыкаются. Способ крепления – винтовое, через отверстия в корпусе. Присоединение проводников – переднее. Буквы в конце маркировки контакторов ТКД обозначают: Д/К – длительный/кратковременный режим работы; О – температура окружающей среды -60...+85°С; Т – теплостойкий, температура до +130°С; Г – герметичный корпус контактора; Б – наличие блока вспомогательных контактов; Л – сниженная масса контактора. Наиболее частое применение контакторы ТКД нашли в авиационном и сварочном оборудовании. Подробные характеристики, расшифровка маркировки, размеры и устройство контакторов ТКД101 – ТКД533 смотрите ниже. Также указано наличие драгметаллов и представлены сравнительные параметры и особенности электромагнитных контакторов. Гарантия работы поставляемых нашей компанией контакторов ТКД101 – ТКД533 составляет 2 года. Это подкрепляется необходимыми документами по качеству.

Серия	Номинальный ток нагрузки в цепи контактов	Номинальное напряжение катушки	Число контактов	Масса
ТКД101Д1	10 A	27 В	1з.	0,05 кг
ТКД101ОДГ	10 A	27 В	1з.	0,095 кг
ТКД102А1	10 A	27 В	2з.	0,125 кг
ТКД102ОДГ	10 A	27 В	2з.	0,165 кг
ТКД103ДОД	10 A	27 В	3з.	0,150 кг
ТКД103ДОДБ	10 A	27 В	3з.	0,118 кг
ТКД103ОДЛ	10 A	27 В	3з.	0,120 кг
ТКД12ПД1	10 A	27 В	2п.	0,170 кг
ТКД12ПОДГ	10 A	27 В	2п.	0,170 кг
ТКД12ПОДГБ	10 A	27 В	2п.	0,180 кг
ТКД133ДОД	10 A	27 В	3з. + 3р.	0,234 кг
ТКД133ОДЛ	10 A	27 В	3з. + 3р.	0,160 кг
ТКД201Д1	20 A	27 В	1з.	0,130 кг
ТКД201КТ	20 A	27 В	1з.	0,125 кг
ТКД201ОДГ	20 A	27 В	1з.	0,180 кг
ТКД202Д1	20 A	27 В	2з.	0,200 кг
ТКД202ОДГ	20 A	27 В	2з.	0,310 кг
ТКД203ДА	20 A	27 В	3з.	0,350 кг
ТКД203ДОД	20 A	27 В	3з.	0,296 кг
ТКД203ДОДБ	20 A	27 В	3з.	0,350 кг
ТКД203ОДЛ	20 A	27 В	3з.	0,216 кг
ТКД233ДОД	20 A	27 В	3з. + 3р.	0,296 кг
ТКД233ОДЛ	20 A	27 В	3з. + 3р.	0,300 кг
ТКД501ДОД	50 A	27 В	1з.	0,194 кг
ТКД501КОД	50 A	27 В	1з.	0,210 кг
ТКД501ОДЛ	50 A	27 В	1з.	0,175 кг
ТКД502ДТ	50 A	27 В	2з.	0,350 кг
ТКД503ДОД	50 A	27 В	3з.	0,538 кг
ТКД503ДОДБ	50 A	27 В	3з.	0,650 кг
ТКД503ОДЛ	50 A	27 В	3з.	0,410 кг
ТКД511ДОД	50 A	27 В	1з. + 1р.	0,294 кг
ТКД511КОД	50 A	27 В	1з. + 1р.	0,298 кг
ТКД511ОДЛ	50 A	27 В	1з. + 1р.	0,250 кг
ТКД533ДОД	50 A	27 В	3з. + 3р.	0,850 кг
ТКД533ОДЛ	50 A	27 В	3з. + 3р.	0,594 кг

Маркировка контакторов малогабаритных серии ТКД:

Т	–	Номинальное напряжение в цепи обмотки контактора, Т - 27В.
К	–	Контактор.
Д	–	Номинальная коммутируемая сила тока: Д - десятки.
5	–	Количество единиц данного разряда.
3	–	Число размыкающих контактов.
3	–	Число замыкающих контактов.
О	–	Климатическое исполнение: О – температура окружающей среды -60...+85°С; Т – теплостойкий, температура до +130°С.
Д	–	Режим работы: Д – длительный; К – кратковременный режим работы.
Л	–	Дополнительные конструктивные особенности: Л – сниженная масса контактора; Г – герметичный корпус контактора; Б – наличие блока вспомогательных контактов.

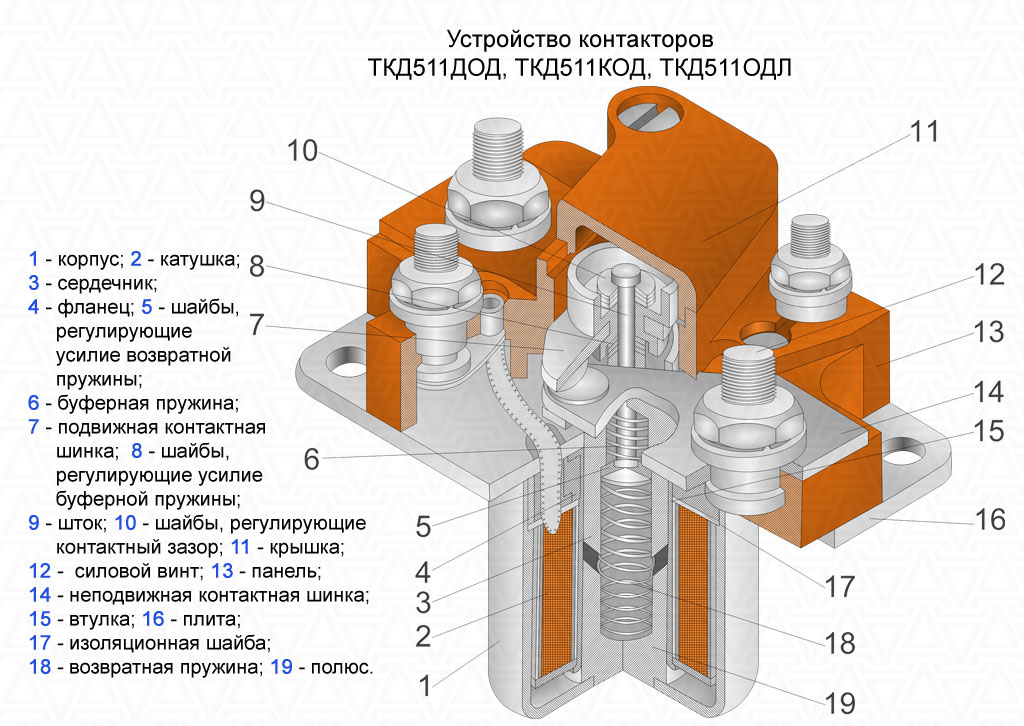

Устройство контакторов малогабаритных серии ТКД511:

Содержание драгметаллов в контакторах ТКД:

Серия контактора	Серебро, г	Серия контактора	Серебро, г
ТКД101Д1	0,16140 г	ТКД203ДОД	2,44300 г
ТКД102ОДГ	0,47930 г	ТКД203ДОДБ	2,64600 г
ТКД103ДОД	1,34800 г	ТКД233ДОД	7,88000 г
ТКД103ДОДБ	1,53700 г	ТКД501ДОД	1,53700 г
ТКД12ПД1	1,71500 г	ТКД501КОД	4,34655 г
ТКД12ПОДГ	0,91340 г	ТКД502ДТ	2,74000 г
ТКД12ПОДГБ	1,14431 г	ТКД503ДОД	3,92900 г
ТКД133ДОД	2,66400 г	ТКД503ДОДБ	3,19000 г
ТКД201Д1	2,25331 г	ТКД511ДОД	2,64600 г
ТКД201КТ	1,58613 г	ТКД511КОД	2,83100 г
ТКД203ДА	1,44000 г	ТКД533ДОД	7,8000 г

Сравнительные характеристики контакторов:

Серия	Ток в цепи главных контактов	Напряжение катушки	Группа коммутации	Напряжение сети	Режимы работы	Применение
КМ-50ДВ – КМ-600ДВ	50, 100, 200, 400, 600 А	− 27 В	1з.	− 27 ± 3 В, ~ 220±5% В 50...400 Гц (КМ-50Д-В)	кратко- временный, длительный	авиация, сварочное, автомобильное, тракторное, железнодорожное оборудование и др.
ТКС101 – ТКС601 (ДОД...ОДЛ)	100, 200, 400, 600 А	− 27 В	1з., 1з. + 1р., 3з. + 3р.	− от 16 до 30 В ~ от 20 до 220 В		авиация и сварочное оборудование, дизельные двигатели Д6, Д12 и др.
ТКД101 – ТКД533 (ДОД...ПОДГБ)	10, 20, 50 А	− 27 В	1з., 2з., 3з., 2п., 1з. + 1р., 3з. + 3р.	− от 24 до 30 В ~ от 20 до 220 В		авиация и сварочное оборудование, общепромышленные установки и др.
СКМ-100 − СКМ-400	100, 200, 400 А	− 27 В	1з.	− 27 ± 3 В		авиация, сварочное оборудование и др.
КП-50ДВ – КП-600ДВ	50, 100, 200, 400, 600 А	− 27 В	1з.	− 27 ± 3 В		авиация, сварочное оборудование и др.
ДП-1-10 – ДП-1-100	10, 25, 50, 100 А	− 12, 27 В	4з., 4п., 4з. + 2р., 2з. + 2р.	− 36 В ~ 45 В	мгновенного действия	авиационное оборудование, общепромышленные установки и др.
КТ6012 – КТ6055 (Б, БС)	100, 160, 250, 400, 630 А	~ 220, 380 В	2з., 3з., 4з., 5з.	~ 380, 660 В	продолжительный, прерывисто-продолжительный, повторно-кратковременный	дистанционное включение и отключение силовых электрических цепей в металлургических, крановых и других электроприводах с тяжелым режимом работы и др.
КТП6012 – КТП6054 (Б, БС)	100, 160, 250, 400, 630 А	− 110, 220 В	2з., 3з., 4з.	~ 380, 660 В
КПВ-602 – КПВ-605	63, 100, 160, 250, 630 А	− 110, 220 В	1з., 2з. + 2р., 2з. + 1р.	− 220, 440, 600 В ~ 380, 660 В		в качестве линейных, реверсирующих контакторов, контакторов ускорения и др.
КТПВ-622 – КТПВ-624	100, 160, 250 А	− 110, 220 В	2з., 2з. + 2р., 2з. + 1р.	~ 380, 440 В		включение и отключение силовых электрических цепей в стационарных установках и др.
МК1 – МК4	20, 40, 63, 100, 160 А	− 24, 48, 75, 110, 220 В	1з., 2з., 3з., 1р., 2р., 1з. + 1р., 2з. + 1р., 2з. + 2р.	− 220, 440, 1000 В ~ 380, 500, 660 В	продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный	общепромышленные установки, коммутирование электрических цепей тепловозов и электровозов, лифтовые устройства управления, масляные выключатели, подвижной состав метро и др.
МК5 – МК6	250 – 400 А	− 24, 48, 75, 110, 220 В	1з., 2з., 3з., 1р.	− 220 В ~ 380, 440, 660 В
