Купим Контакторы КМ

Номинальное напряжение катушки		27 В
Номинальный ток катушки		0,4 А
Номинальный ток в цепи вспомагательного вывода, не более		5 А
Число контактов		1з.
Сопротивление контактов, не более		30 мОм
Напряжение срабатывания, не более	при включении	18,9 В
	при выключении	8,1 В
Механический ресурс циклов		100 000 циклов
Количество коммутационных циклов		50 000 циклов
Сопротивление изоляции, не менее		100 МОм
Диэлектрическая прочность между	контактами	2000 VAC
	катушкой и контактами	1500 VAC
Диапазон рабочих температур		-60°С – +50°С
Максимально допустимая влажность при +40°С		98%
Высота над уровнем моря, не более		20 000 м
Вибрации мест крепления	частота	10 – 200 Гц
	ускорение	≤3,5g
Посадочная перегрузка	частота	60 – 100 уд/мин.
	ускорение	4g
Постоянное ускорение		8g

Контакторы электромагнитные КМ представляют собой электромагнитное устройство, предназначены для дистанционного включения и отключения силовых потребителей электроэнергии постоянного тока напряжением до 30В

Номинальное напряжение постоянного тока в цепи управления (катушки контактора) и в цепи главных контактов – 27В (от 24В до 30В). Номинальный ток в цепи главных контактов – 50А, 100А, 200А, 400А и 600А в зависимости от серии. В основе принципа работы контактора заложены свойства электромагнита. При подаче управляющего напряжения на катушку контактора происходит втягивание сердечника и замыкание контактов главной цепи. При отсутствии управляющего напряжения – контакты размыкаются. Тип контакта: 1з. – один замыкающий контакт (еще обозначают 1NO – один нормально разомкнутый контакт). Видео: Обзор особенностей малогабаритных контакторов КМ-200Д-В, КМ-400Д-В и КМ-600Д-В Преимущества контакторов КМ – возможность использования в подвижной технике при сравнительно малых габаритах. При этом контакторы способны выдерживать кратковременные перегрузки до 4g и вибрации частотой до 200Гц. Рабочая повышенная температура среды не выше +50°С, рабочая пониженная температура – до -60°С. Предельный уровень влажности при +40°С составляет 98%, высота над уровнем моря не более 20 000 м. Количество коммутационных циклов при этом достигает 50 000. Крепление контакторов с помощью двух винтов, крепежные отверстия расположены на стойке корпуса. Присоединение проводников – переднее. Наиболее широко применяются контакторы с длительным режимом работы – КМ-50Д-В, КМ-100Д-В, КМ-200Д-В, КМ-400Д-В и КМ-600Д-В. Сферы применения – авиация и сварочное оборудование, а также широко используются в аппаратах запуска агрегатов тяжелой технике (стартерах, маслонасосах и т.п.). Подробные характеристики, расшифровка маркировки, электрические схемы коммутации, размеры и устройство малогабаритных контакторов смотрите ниже. Также представлены сравнительные параметры и особенности электромагнитных контакторов. Гарантируется качество и работа контакторов в течение 2 лет с момента их приобретения; предоставляются паспорта качества.

Контакторы малогабаритные КМ

Серия	Номинальный ток в цепи контактов	Номинальное напряжение катушки	Индуктивная нагрузка контактов	Число контактов	Масса
КМ-50Д-В	50 А	27 В	0,0075 с	1з.	0,28 кг
КМ-100-В	100 А	27 В	0,0075 с	1з.	0,30 кг
КМ-100Д-В	100 А	27 В	0,005 с	1з.	0,32 кг
КМ-200-В	200 А	27 В	0,005 с	1з.	0,48 кг
КМ-200Д-В	200 А	27 В	0,005 с	1з.	0,50 кг
КМ-400-В	400 А	27 В	0,003 с	1з.	0,85 кг
КМ-400Д-В	400 А	27 В	0,003 с	1з.	1,00 кг
КМ-600Д-В	600 А	27 В	0,002 с	1з.	1,65 кг

Маркировка контакторов малогабаритных серии КМ:

КМ

600

КМ	–	Серия контакторов: контакторы малогабаритные.
600	–	Номинальный ток нагрузки в цепи контактов.
Д	–	Режим работы: без буквы - кратковременный (2 мин. во включенном состоянии, затем полное охлаждение), Д - длительный (продолжительный).
В	–	Влагостойкий: максимально допустимая влажность 98% при +40°С.

Устройство и схемы коммутации контакторов малогабаритных серии КМ:

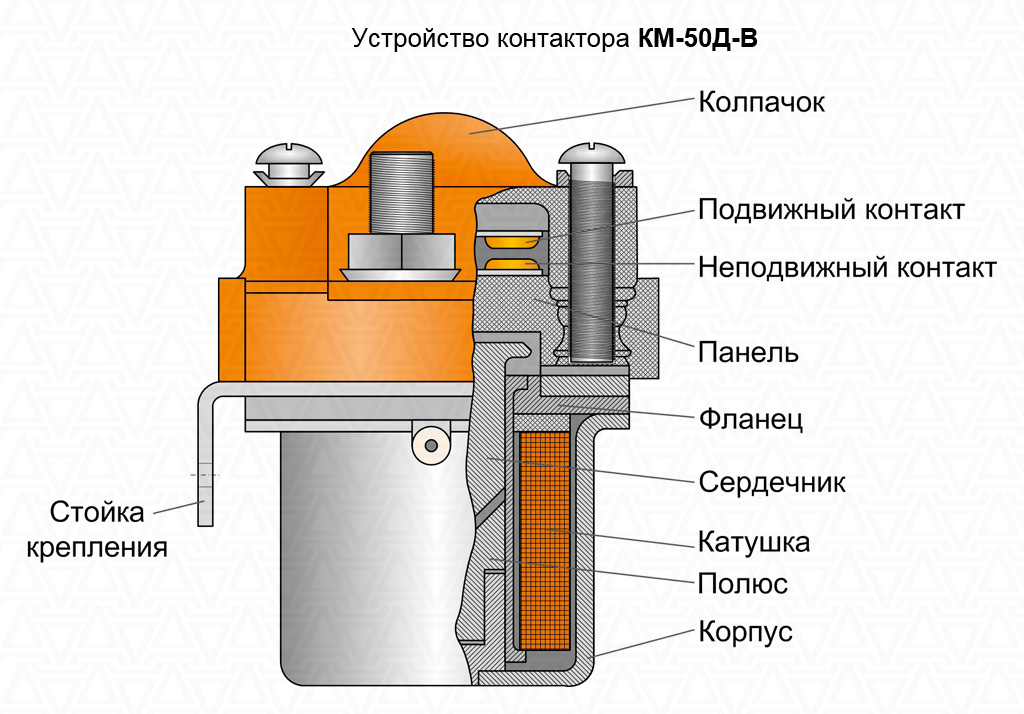

Устройство контактора КМ-50Д-В

Схема коммутации контактора КМ-50

Схема коммутации контакторов КМ-100, КМ-200, КМ-400, КМ-600

Содержание драгметаллов в контакторах КМ:

Серия контактора	Серебро, г	Серия контактора	Серебро, г
КМ-50Д-В	1,43708 г	КМ-200Д-В	7,03904 г
КМ-100-В	2,87302 г	КМ-400-В	18,08032 г
КМ-100Д-В	2,87302 г	КМ-400Д-В	15,58000 г
КМ-200-В	6,67956 г	КМ-600Д-В	26,17620 г

Сравнительные характеристики контакторов:

Серия	Ток в цепи главных контактов	Напряжение катушки	Группа коммутации	Напряжение сети	Режимы работы	Применение
КМ-50ДВ – КМ-600ДВ	50, 100, 200, 400, 600 А	− 27 В	1з.	− 27 ± 3 В, ~ 220±5% В 50...400 Гц (КМ-50Д-В)	кратко- временный, длительный	авиация, сварочное, автомобильное, тракторное, железнодорожное оборудование и др.
ТКС101 – ТКС601 (ДОД...ОДЛ)	100, 200, 400, 600 А	− 27 В	1з., 1з. + 1р., 3з. + 3р.	− от 16 до 30 В ~ от 20 до 220 В		авиация и сварочное оборудование, дизельные двигатели Д6, Д12 и др.
ТКД101 – ТКД533 (ДОД...ПОДГБ)	10, 20, 50 А	− 27 В	1з., 2з., 3з., 2п., 1з. + 1р., 3з. + 3р.	− от 24 до 30 В ~ от 20 до 220 В		авиация и сварочное оборудование, общепромышленные установки и др.
СКМ-100 − СКМ-400	100, 200, 400 А	− 27 В	1з.	− 27 ± 3 В		авиация, сварочное оборудование и др.
КП-50ДВ – КП-600ДВ	50, 100, 200, 400, 600 А	− 27 В	1з.	− 27 ± 3 В		авиация, сварочное оборудование и др.
ДП-1-10 – ДП-1-100	10, 25, 50, 100 А	− 12, 27 В	4з., 4п., 4з. + 2р., 2з. + 2р.	− 36 В ~ 45 В	мгновенного действия	авиационное оборудование, общепромышленные установки и др.
КТ6012 – КТ6055 (Б, БС)	100, 160, 250, 400, 630 А	~ 220, 380 В	2з., 3з., 4з., 5з.	~ 380, 660 В	продолжительный, прерывисто-продолжительный, повторно-кратковременный	дистанционное включение и отключение силовых электрических цепей в металлургических, крановых и других электроприводах с тяжелым режимом работы и др.
КТП6012 – КТП6054 (Б, БС)	100, 160, 250, 400, 630 А	− 110, 220 В	2з., 3з., 4з.	~ 380, 660 В
КПВ-602 – КПВ-605	63, 100, 160, 250, 630 А	− 110, 220 В	1з., 2з. + 2р., 2з. + 1р.	− 220, 440, 600 В ~ 380, 660 В		в качестве линейных, реверсирующих контакторов, контакторов ускорения и др.
КТПВ-622 – КТПВ-624	100, 160, 250 А	− 110, 220 В	2з., 2з. + 2р., 2з. + 1р.	~ 380, 440 В		включение и отключение силовых электрических цепей в стационарных установках и др.
МК1 – МК4	20, 40, 63, 100, 160 А	− 24, 48, 75, 110, 220 В	1з., 2з., 3з., 1р., 2р., 1з. + 1р., 2з. + 1р., 2з. + 2р.	− 220, 440, 1000 В ~ 380, 500, 660 В	продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный	общепромышленные установки, коммутирование электрических цепей тепловозов и электровозов, лифтовые устройства управления, масляные выключатели, подвижной состав метро и др.
МК5 – МК6	250 – 400 А	− 24, 48, 75, 110, 220 В	1з., 2з., 3з., 1р.	− 220 В ~ 380, 440, 660 В

Схема электрическая
