Реле повышения частоты РЧ 2 используются в устройствах противоаварийной автоматики и релейной защиты в качестве органа, реагирующего на изменение частоты переменного тока. Реле используются в устройствах релейной защиты и автоматики для повышения частоты переменного тока в случают рассогласования мощности генератора и нагрузки.
Повышение частоты электрической сети происходит при возникновении избытка активной мощности, что также может быть при отделении части энергосистемы от общей сети.
Конструктивное оформление реле
Конструктивно все элементы реле размещены на основании корпуса, съемной и откидной платах, лицевой панели. Реле закрывается крышкой.
Откидная плата связана с корпусом жгутом гибких проводов; съемная плата - разъемом с двумя рядами по восемь гнезд. Связь с внешними цепями осуществляется через два четырехлистных ряда выводов, позволяющих выполнить переднее или заднее присоединение.
На основании корпуса расположены: входной трансформатор Т, дроссель фильтра 3L, конденсаторы С1, С7, реле К, переключающая колодка с контактными выводами.
Токоограничивающие резисторы блока питания 3R, 4R, 5R, 6R, вынесены на заднюю стенку основания реле в целях снижения температуры внутри кожуха реле.
На откидной плате расположены элементы измерительных цепей срабатывания и возврата реле: дроссели 1L, 2L и конденсаторы 2С - 5С, 6С, 8С, создающие выдержку времени реле на срабатывание. На задней стенке откидной платы установлен дроссель 4L. Откидная плата крепится к основанию реле с помощью двух винтов.
На откидной плате установлена лицевая панель реле частоты. На лицевой панели размещены гнезда, к которым подсоединены отводы обмоток дросселей 1L, 2L, обеспечивающие ступенчатое изменение уставок срабатывания и возврата реле; резисторы 1R и 2R плавного регулирования уставок; перемычки для установки нужной уставки по времени срабатывания реле (для РЧ-1) и кнопка S для опробования логической схемы.

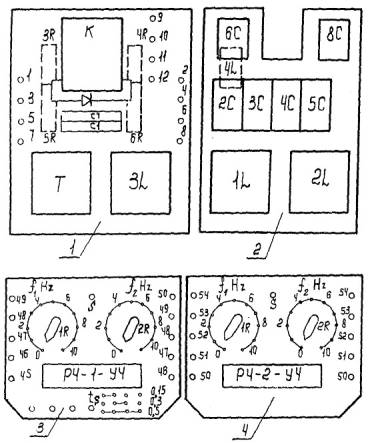

Рис. 4.1. Схема расположения элементов реле частоты:
1 - основание корпуса; 2 - откидная плата; 3 - лицевая панель РЧ-1; 4 - лицевая панель РЧ-2
Остальные элементы схемы реле частоты, в том числе все диоды, транзисторы и большинство резисторов, смонтированы на съемной плате с печатным монтажом. К откидной плате съемная плата крепится двумя стопорными винтами, проходящими через середину откидной платы.
Все элементы реле снабжены маркировкой и поясняющими надписями, показано положение перемычек, что соответствует обозначениям элементов в заводской документации и в данной Методике.
