Купим Реле РМ-4К

Реле РМ-4К электромагнитное много контактное используется для коммутирования электрических цепей постоянного и переменного тока в радиотехнической аппаратуре и аппаратуре автоматики.

Реле поставляются в следующем исполнении катушек:

• Реле РМ-4К - 24В
• Реле РМ-4К - 110В

Магнитная система реле клапанного типа, состоит из магнитопровода-угольника, катушки, намотанной непосредственно на круглый сердечник, и якоря.
На магнитопроводе укреплены панели с контактными ламелями. Траверса с якорем уравновешены и поворачиваются на призме в магнитопроводе.
При включении якорь своим верхним концом тянет траверсу, на которой установлены четыре пары изолированных между собой контактных мостиков с пружинами.
Возврат подвижной системы в исходное положение происходит под действием возвратной пружины.
Контактная система реле РМ-4 состоит из 4 замыкающих контактов (4з) и 4 размыкающих контактов (4р) с двойным разрывом цепи. Материал контактов серебро Ср.999. Рабочее положение реле любое. Пластмассовый кожух реле крепится одним винтом. Провода подводят к передней части реле и присоединяют их путем припайки.

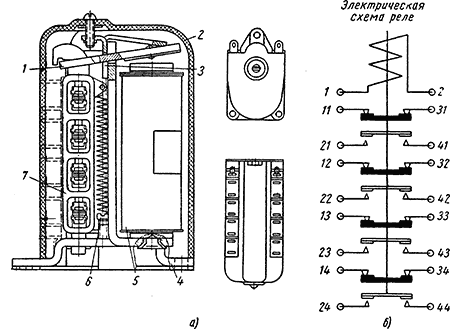

Промежуточное многоконтактное реле типа РМ-4

а - конструкция реле: 1 - якорь; 2 - кожух; 3 - упор якоря; 4 - магнитопровод; 5 - сердечник с катушкой; 6 - возвратная пружина; 7 - траверса с контактными мостиками; б - электрическая схема.
