Реле контроля трехфазного напряжения ЕЛ-11Е, ЕЛ-12Е, ЕЛ-13Е предназначены для использования в схемах автоматического управления для контроля наличия и симметрии напряжений.
Исполнения реле:
- ЕЛ-11Е 100В 50Гц
- ЕЛ-11Е 220В 50Гц
- ЕЛ-11Е 380В 50Гц
- ЕЛ-12Е 100В 50Гц
- ЕЛ-12Е 220В 50Гц
- ЕЛ-12Е 380В 50Гц
- ЕЛ-13Е 100В 50Гц
- ЕЛ-13Е 220В 50Гц
- ЕЛ-13Е 380В 50Гц

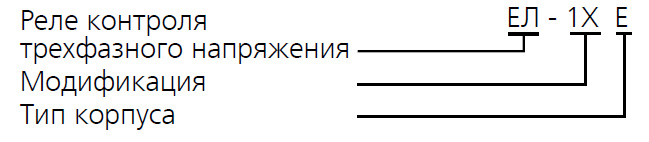

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Высота над уровнем моря до 2000м. Диапазон рабочих температур – от -20°С до +45°С.
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Рабочее положение в пространстве – произвольное.
УСТРОЙСТВО И РАБОТА
При подаче напряжения питания с параметрами, находящимися в допустимых пределах (фазы A, B, C), светоди- од светится зеленым цветом. При этом контакты 15 и 16 размыкаются, а контакты 25 и 28 замыкаются. В случае недопустимых контролируемых параметров (обрыв фазы и т.д.) контакты 15 и 16 замыкаются, а контакты 25 и 28 размыкаются. Светодиод в этой ситуации светится красным цветом.
При возврате нормальных параметров сети реле возвращается в исходное состояние.

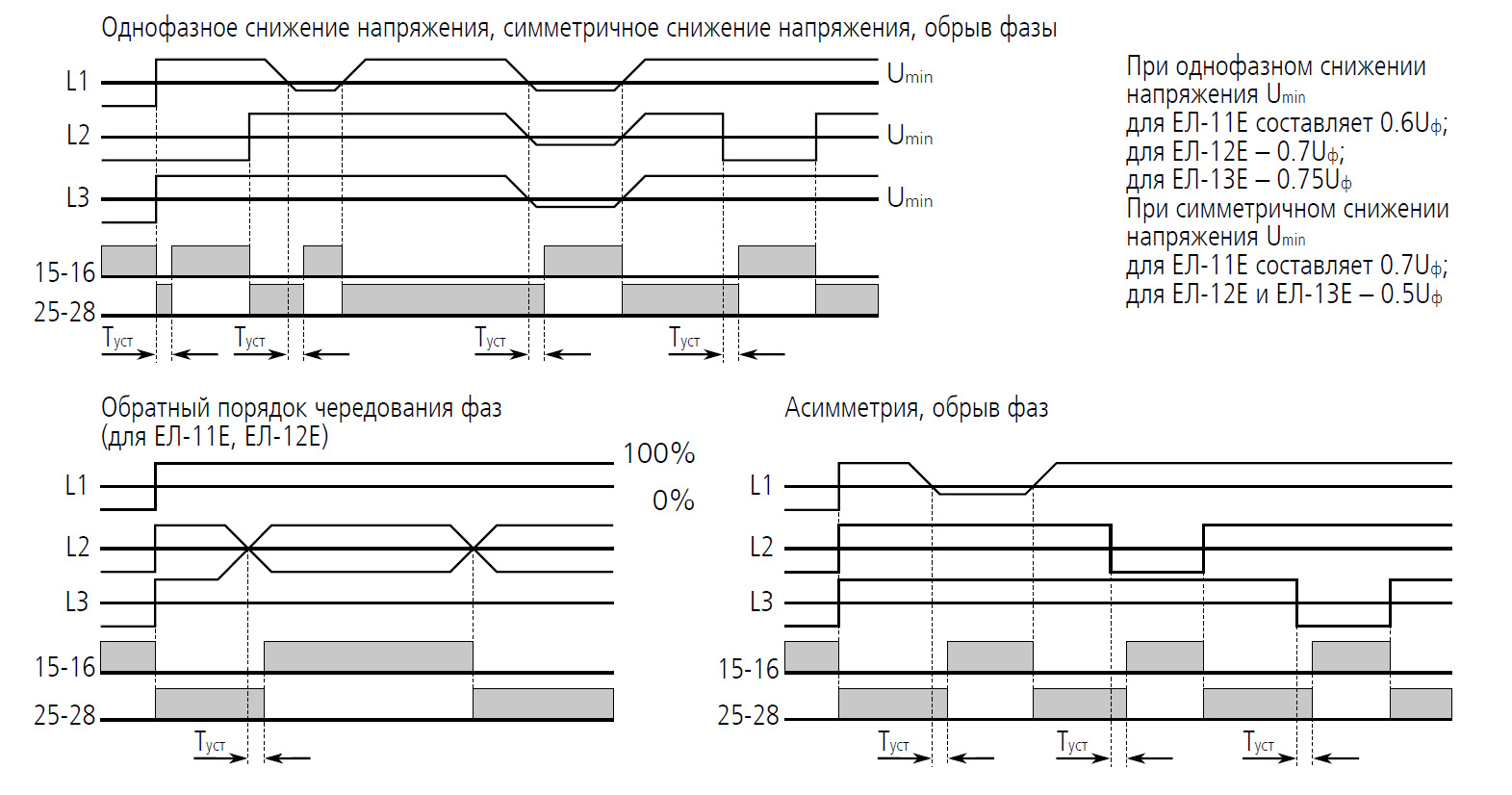

ВРЕМЕННАЯ ДИАГРАММА РАБОТЫ РЕЛЕ
