Реле контроля трехфазного напряжения ЕЛ-11М, ЕЛ-12М, ЕЛ-13М предназначены для использования в схемах автоматического управления для контроля наличия и симметрии напряжений.
Исполнения реле:
- ЕЛ-11М 100В 50Гц
- ЕЛ-11М 220В 50Гц
- ЕЛ-11М 380В 50Гц
- МЛ-12М 100В 50Гц
- ЕЛ-12М 220В 50Гц
- ЕЛ-12М 380В 50Гц
- ЕЛ-13М 100В 50Гц
- ЕЛ-13М 220В 50Гц
- ЕЛ-13М 380В 50Гц

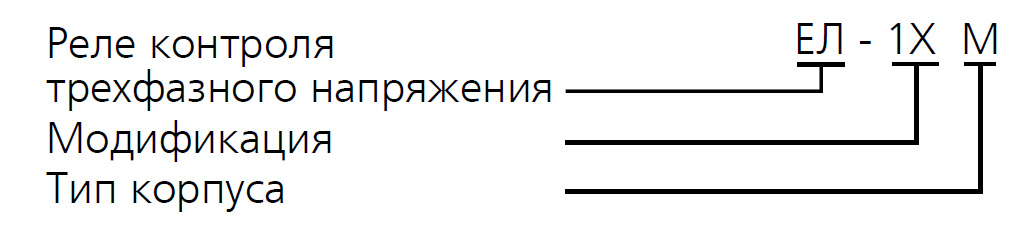

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Высота над уровнем моря до 2000м. Диапазон рабочих температур – от -25°С до +55°С.
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Рабочее положение в пространстве – произвольное.
УСТРОЙСТВО И РАБОТА
При подаче напряжения питания загорается красный светодиод «Авария». Если параметры питающего напря- жения находятся в допустимых пределах (фазы А, В, С), реле срабатывает, красный светодиод «Авария» гаснет и загорается зеленый светодиод «Норма». При этом контакты 11 и 12 (21 и 22) размыкаются, а 11 и 14 (21 и 24) замыкаются. В случае выхода параметров сети за допустимые пределы, реле выключается, зеленый светодиод «Норма» гаснет, красный светодиод «Авария» загорается, контакты 11 и 12 (21 и 22)замыкаются, а 11 и 14 (21 и 24) – размыкаются.

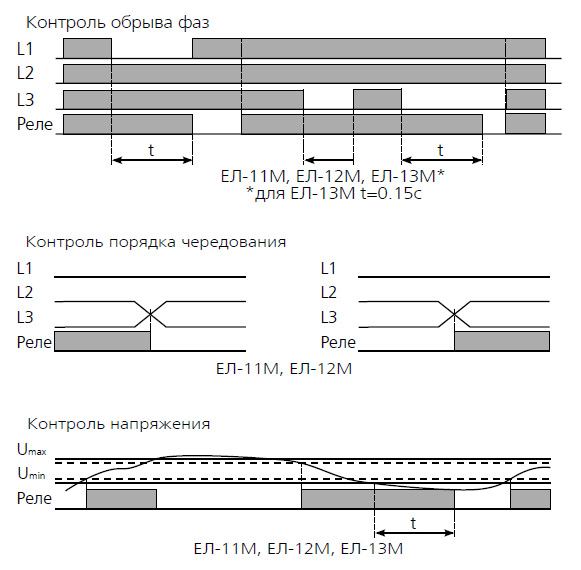

ВРЕМЕННАЯ ДИАГРАММА РАБОТЫ РЕЛЕ
