Реле контроля фаз ЕЛ-15Е предназначено для использования в схемах контроля наличия и порядка чередования фаз в сетях трехфазного напряжения, защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах:
- источников и преобразователей электрической энергии;
- трехфазных асинхронных двигателей общепромышленных серий мощностью до 100 кВт.:
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Высота над уровнем моря до 2000м.
Диапазон рабочих температур – от -20°С до +45°С.
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Рабочее положение в про- странстве – произвольное.
УСТРОЙСТВО И РАБОТА
Отличительными особенностями данного устройства являются:
- Контроль «слипания» фаз;
- Исключение временной задержки на срабатывание при:
- нарушении порядка чередования фаз; б) «слипании» фаз;
- понижении симметричного напряжения ниже 0.4 от Uном.;
- превышении межфазного напряжения выше установленного порога (от 1.1 до 1.2).
- Контроль снижения симметричного напряжения с возможностью регулировки порога срабатывания (0.5…0.94) ±2%.
- Контроль повышения межфазного напряжения, с возможностью регулировки порога срабатывания (от 1.1 до 1.2) ±2% без временной задержки.
- Контроль Umin однофазного (разбаланс фаз) с возможностью регулировки (0,96 до 0,8) ±2%.
Потенциометры на лицевой панели реле позволяют установить:
время срабатывания реле при недопустимых параметрах сети;
порог срабатывания при однофазном снижении напряжения;
порог срабатывания при повышении линейного напряжения;
порог срабатывания при симметричном снижении фазного напряжения.
Настройка параметров работы реле осуществляется Заказчиком исходя из условий эксплуатации конкретного объекта. При подаче напряжения питания (параметры в норме), светодиод светится зеленым цветом и сраба- тывает выходное реле. При этом контакты 15 и 16 размыкаются, а контакты 25 и 28 замыкаются. В случае не- допустимых контролируемых параметров (обрыв фазы и т. д.), выходное реле отключается, контакты 15 и 16 замыкаются, а контакты 25 и 28 размыкаются. Светодиод светится красным цветом. При нормализации пара- метров сети выходное реле срабатывает, светодиод светится зеленым цветом.
|
параметр
|
Рекомендуемые уставки
|
|
контроль источников и преобразователей электрической энергии
|
|
однофазное снижение напряжения
|
0.8
|
|
симметричное снижение фазных напряжений
|
0.94
|
|
контроль трехфазных асинхронных двигателей общепромышленных серий мощностью до
100 квт
|
|
однофазное снижение напряжения
|
0.96
|
|
cимметричное снижение фазных напряжений
|
0.5
|

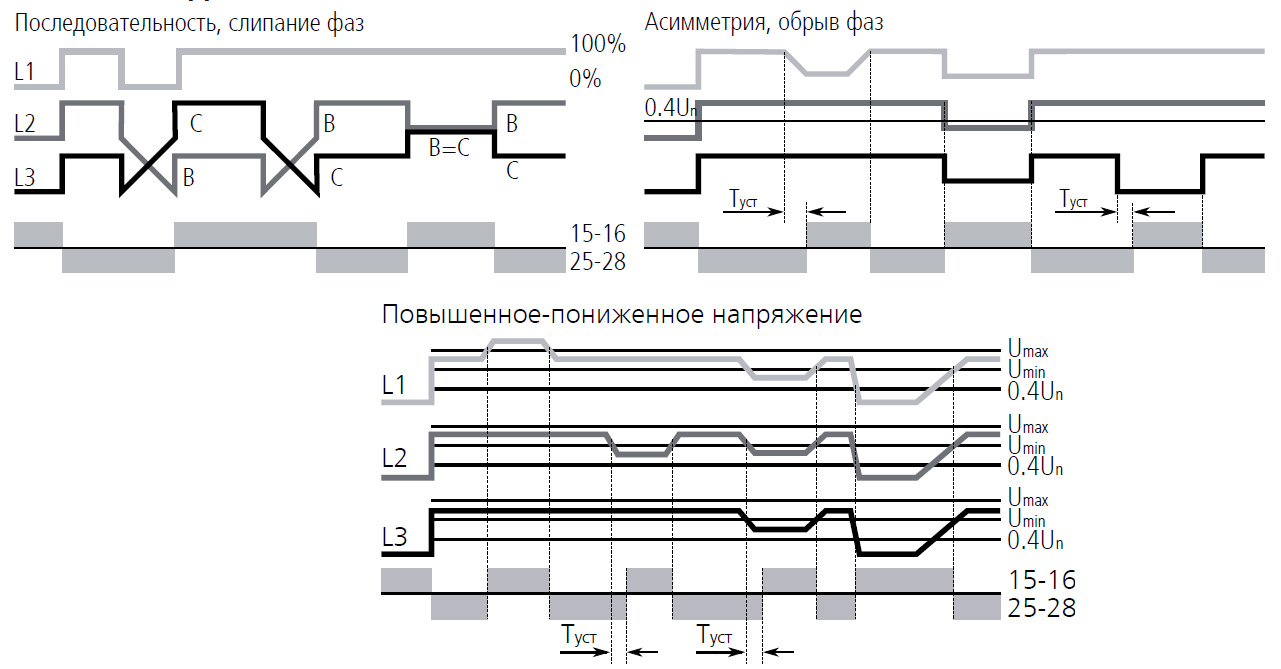

ВРЕМЕННАЯ ДИАГРАММА РАБОТЫ РЕЛЕ
