Устройство блокировки при качаниях типа КРБ 125 используется при возникновении качаний в системе для предотвращения неверной работы дистанционных защит. Устройство блокировки при коротких замыканиях вводит в действие защиту на время, достаточное для ее срабатывания, и, если срабатывание защиты не произошло, блокирует ее.
Условия эксплуатации.
Высота над уровнем моря не более 2000 м.
Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур, окружающего воздуха от - 20 до + 40 ° С для исполнения УХЛ и от - 10 до + 45 ° С для исполнения О.
Относительная влажность воздуха до 80 % при температуре 25 - С для исполнения УХЛ4 и до 98 % при температуре 35 - С для исполнения О без конденсации влаги.
Рабочее положение устройства вертикальное с допустимым отклонением до 5° в любую сторону.
Группа механического исполнения М39 по ГОСТ 17516.1-90,при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Hz с максимальным ускорением до 0,25 g.
Степень защиты оболочки устройства IP40, зажимов устройства - IP 00 по ГОСТ 14255-96.
Структура условного обозначения
КРБ 125 Х 4
КРБ - комплект реле блокировки;
125 - порядковый номер разработки;
Х - климатическое исполнение УХЛ или О по ГОСТ 15150-69;
4 - категория размещения по ГОСТ 15150-69.
Основные параметры
Номинальный переменный ток,А 1 или 5
Номинальное напряжение переменного тока, V 100
Номинальная частота,Hz.50 или 60
Номинальное напряжение оперативного постоянного тока, V110 или 220
Конструкция и принцип действия

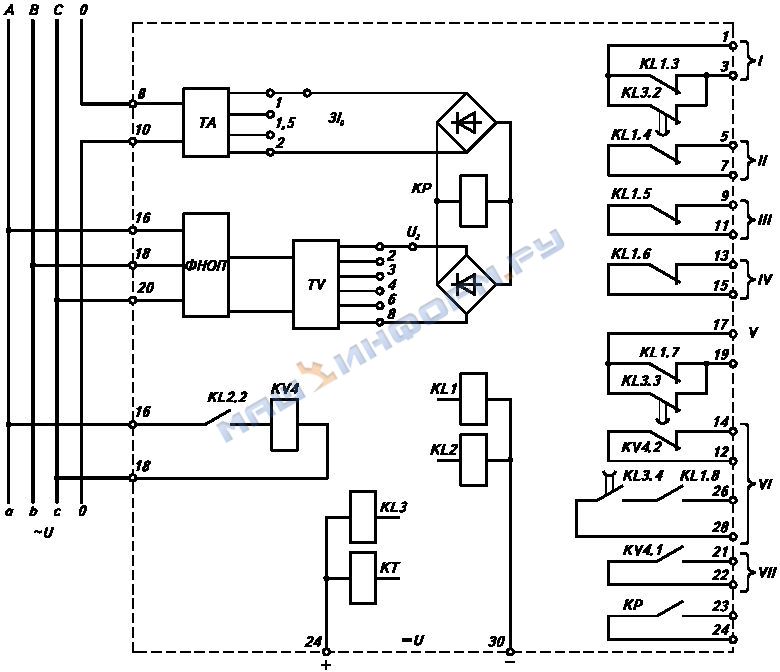

Структурная схема и схема подключения устройства приведены на рис. 1.
Структурная схема и схема подключения устройства:
KL1-KL3 - промежуточные реле;
KV4 - реле минимального напряжения; КР - пусковое реле;
КТ - реле времени; ТА - трансформатор тока;
TV - промежуточный трансформатор;
ФНОП - фильтр напряжения обратной последовательности;
I, II, V - к схеме дистанционной защиты;
III - к схеме высокочастотной блокировки;
IV - к схеме фиксации одновременного срабатывания дистанционной защиты и блокировки при качаниях;
VI - резервные контакты;
VII - к контактам реле, обеспечивающим быстрый возврат схемы блокировки
Пусковой орган устройства реагирует на напряжение обратной последовательности U2 и дополнительно, для повышения чувствительности при КЗ на землю, на ток нулевой последовательности, обеспечивая работу устройства при всех видах несимметричных КЗ.
При двухфазных и однофазных КЗ напряжения несимметричны и содержат значительную составляющую обратной последовательности.
При трехфазных КЗ напряжения симметричны, и поэтому U2 = 0. Однако, в начальный момент трехфазных КЗ из-за неодновременного замыкания трех фаз появляется U2. Сигнал, пропорциональный U2, получается с помощью фильтра ФНОП, на входе которого включен промежуточный трансформатор ТV. Сигнал, пропорциональный току 3I0, получается от трансформатора ТА, который включен в рассечку нулевого провода измерительных трансформаторов тока. Сигналы, пропорциональные U2 и 3I0, выпрямляются, суммируются и подаются в обмотку исполнительного реле пускового органа КР.
Чувствительность пускового реле по U2 регулируется изменением числа включенных витков вторичной обмотки трансформатора ТV, чувствительность по 3I0 регулируется изменением числа включенных витков вторичной обмотки трансформатора ТА. В качестве реле, фиксирующих появление несимметрии, служат реле КL1 и КL2.
В нормальном режиме, при отсутствии КЗ, когда U2 = 0 и 3I0 = 0, обмотки реле КL1 и КL2 питаются через замкнутый размыкающий контакт пускового реле КР. При возникновении КЗ появляется U2, а при КЗ на землю - 3I0. Реле КР срабатывает, размыкая своим контактом цепи обмоток реле КL1 и КL2, в результате чего оба реле возвращаются. Реле КL1 и КL2 обесточиваются на время, определяемое временем возврата реле КL3, которое в нормальном режиме так же, как и реле КL1 и КL2, находится в сработанном состоянии.
Возврат схемы в исходное положение, положение готовности к повторному действию, может происходить либо с заданной выдержкой времени, либо немедленно, после ликвидации аварии.
В первом случае схема возвращается в исходное положение по истечении выдержки времени реле КТ. Во втором случае "плюс" оперативного постоянного тока подается на клемму 22, и деблокировка происходит немедленно после замыкания контакта реле минимального напряжения КV4. Клемма 21 предназначена для подсоединения контактов реле, не входящих в эту схему, также обеспечивающих быстрый возврат схемы блокировки.
Все элементы устройства смонтированы в одном общем корпусе со съемным венчиком. Элементы схемы размещены на металлическом цоколе устройства и плите. Для обеспечения свободного доступа к элементам, расположенным на цоколе, плите, на которой размещены реле и другие элементы, выполняются откидной. Все реле устройства крепятся к плите с помощью разъемных колодок.
Габаритные и установочные размеры устройства приведены на рис. 2.

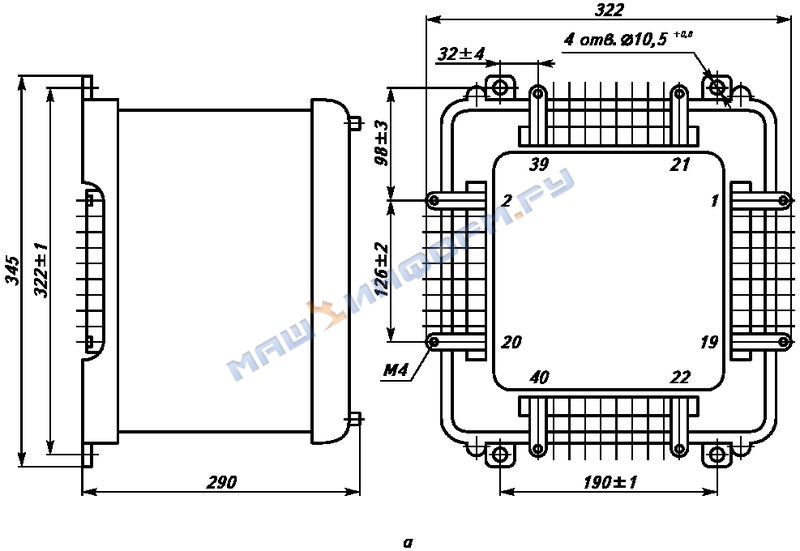

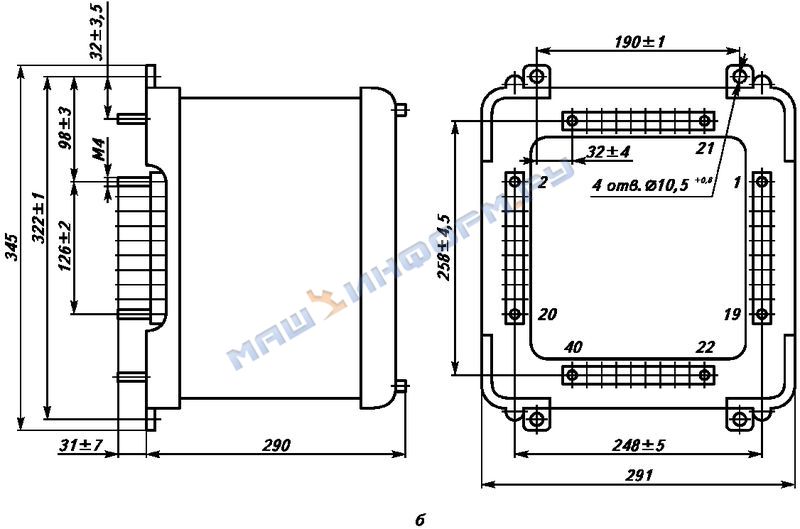

Габаритные, установочные и присоединительные размеры (без предельных отклонений - максимальные) устройства:
а - переднее присоединение;
б - заднее присоединение
(допускается винтами при указании в заказе)
В комплект поставки входят: устройство; комплект деталей для крепления устройства и присоединения внешних проводников; паспорт;
техническое описание и инструкция по эксплуатации (если указано в заказе); комплект запасных частей для пусконаладочных работ по перечню предприятия-изготовителя при поставке реле на экспорт (необходимость поставки и число комплектов оговариваются в заказе).
Таблица исполнений
|
Номинальный переменный ток, А
|
Номинальное напряжение переменного тока, В
|
Номинальное напряжение постоянного тока, В
|
Чувствительность пускового органа
|
Номенклатурный номер
|
|
по напряжению обратн. посл., В
|
по току нулевой послед., А
|
|
1
|
100
|
110
220
|
2; 3; 4; 6; 8
|
0,2; 0,3; 0,4
|
09125001
09125002
|
|
5
|
110
220
|
1; 1.5; 2,0
|
09125003
09125004
|
