Блок разделения и размножения сигналов PR/TEL220-03A предназначен для развязки пяти сигналов управления (включения или отключения) блоком управления BU/TEL-220-05A

Описание, область применения

Блок разделения и размножения сигналов PR/TEL-220-03A Таврида Электрик служит для  развязки пяти сигналов управления (включения или отключения) блоком управления BU/TEL-220-05A ИТЕА 468332.021.

Плата PR/TEL-220-03A устанавливается на выкатных элементах и в релейных шкафах комплектных распределительных устройств электрических станций и подстанций, а также на панелях сборных камер одностороннего обслуживания (КСО).

Эксплуатационные данные

Блок PR/TEL-220-03A выполнен в климатическом исполнении У2. Номинальное значение климатических факторов внешней среды в соответствии с ГОСТ 15150 и ГОСТ 15543.1, при этом:

— верхнее значение температуры окружающего воздуха 55°С;

— нижнее значение температуры окружающего воздуха 40°С;

— верхнее значение относительной влажности воздуха не более 98% при 25°С;

— высота над уровнем моря, не более 1000 метров;

— окружающая среда невзрывоопасная, без содержания пыли, агрессивных газов и паров в концентрациях, способных разрушить изоляцию и металлы;

— атмосфера типа II согласно ГОСТ 15150;

— рабочее положение в пространстве — вертикальное с отклонением от рабочего положения не более 15° в любую сторону.

Блок соответствует группе конструктивного исполнения М7 согласно ГОСТ 17516.1, при этом он допускает вибрационные нагрузки с максимальным ускорением до 1,5 g в диапазоне частот от 10 до 100 Гц.

Степень защиты оболочки (корпуса) платы соответствует IP 40 согласно ГОСТ 14255.

Прочность изоляции всех независимых цепей платы относительно корпуса и между собой соответствует ГОСТ Р 50514-93 (МЭК 255-5-77) и удовлетворяет следующие требования:

— электропрочность изоляции в течение 1 минуты, 2 кВ, 50 Гц;

— импульсная электропрочность изоляции 5 кВ, 1.2/50 мкс.

Виды плат размножения сигналов PR/TEL-220

Плата (блок) размножения сигналов PR/TEL-220-01 (устаревшая модель)

В ходе модернизации уже имеющихся подстанций в комплекте с блоком управления возможна поставка платы размножения сигналов PR/TEL-220-01 ИТЕА 468353.006 РЭ.

Плата размножения PR/TEL-220-01 необходима для формирования сигналов аварийного и автоматического включения и отключения.

Блок PR/TEL-220-01 имеет в своем составе два реле с двумя замыкающими контактами каждое, конденсатор для фильтрации напряжения на обмотках реле, и удержания их в замкнутом положении в случае кратковременного (менее 0,5 секунды) пропадания напряжения питания, а также 3 диода для развязки конденсатора и катушек реле от напряжения питания и сигналов аварийного и обычного (от кнопочного поста или по телемеханике) отключения.

Плата размножения сигналов PR/TEL-220-03 и PR/TEL-220-03A

При внедрении новых проектов применяют в настоящее время платы PR/TEL-220-03 ИТЕА 468353.008 или PR/TEL-220- 03A ИТЕА 468353.018.

Блок PR/TEL-220-03 служит для развязки пяти сигналов управления включения или отключения.

Плата размножения PR/TEL-220-03A совмещает функции двух плат, тем самым обеспечивая развязку одного сигнала включения и четырех сигналов отключения. Платы являются взаимозаменяемыми.

Особенности конструкции и принцип работы

Конструктивно блок реализован в закрытом пластмассовом корпусе.

Соединитель для подключения блока PR/TEL-220- 03A к внешним цепям находится на боковой поверхности корпуса.

Назначение контактов соединителя

Контакт 1 необходим для подключения к цепи сигнала автоматического включения выключателя, а контакт 2 — для подключения к цепи указательного реле автоматического включения.

Контакт 3 служит для подключения к цепи включения блока BU/TEL-220-05A. Каждая из пар контактов 4 и 5, 6 и 7, 8 и 9, 10 и 11 используется для подключения к цепи сигнала аварийного отключения выключателя (первый контакт пары) и к цепи соответствующего указательного реле (второй контакт пары)

Контакт 11 применяется для подключения к цепи отключения блока BU/TEL-220-05A.

Структура условного обозначения

PR/TEL-220-0Х

PR – плата размножения

TEL – наименование серии

220 – номинальное напряжение, В

01, 03 или 03А — номер модификации

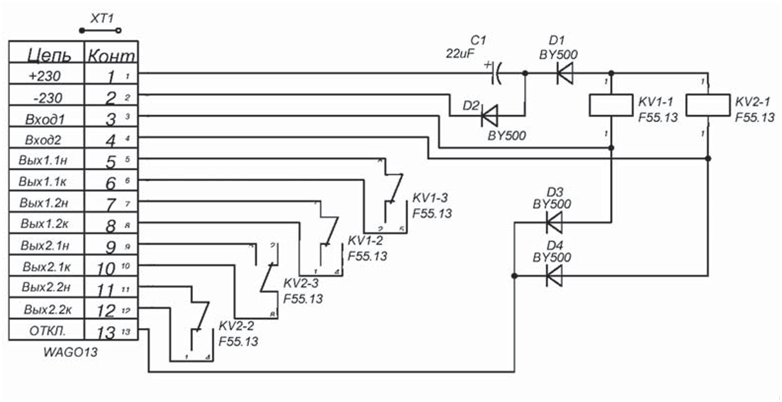

Схема внутренних соединений PR/TEL-220-01

Пример применения платы PR/TEL-220-01 совместно с BU/TEL-220-05A в схеме на переменном оперативном токе

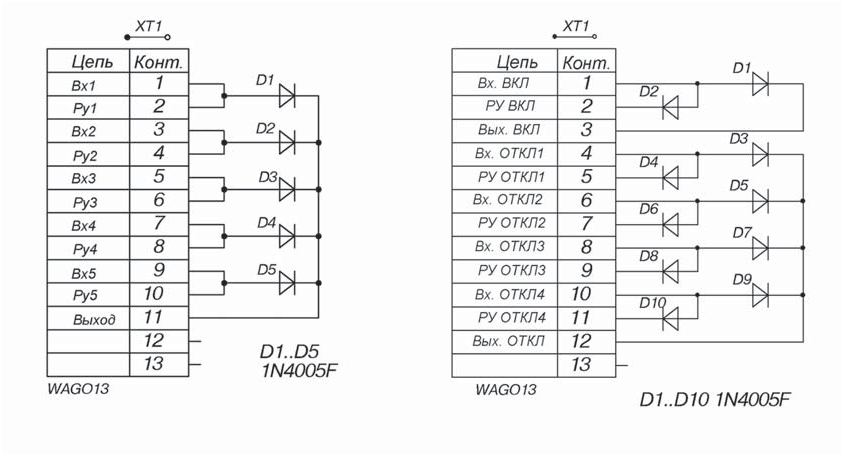

Принципиальная электрическая схема блоков PR/TEL-220-03 и PR/TEL-220-03A

Два входа (Х1:1, Х1:2) отвязаны от выхода (Х1:3) при помощи диода D1.

Четыре пары входов (Х1:4…Х1:11) отвязаны от выхода (Х1:12) при помощи диодов D3, D5, D7, D9.

Таблица соответствия контактов блоков PR/TEL-220-03 и PR/TEL-220-03А

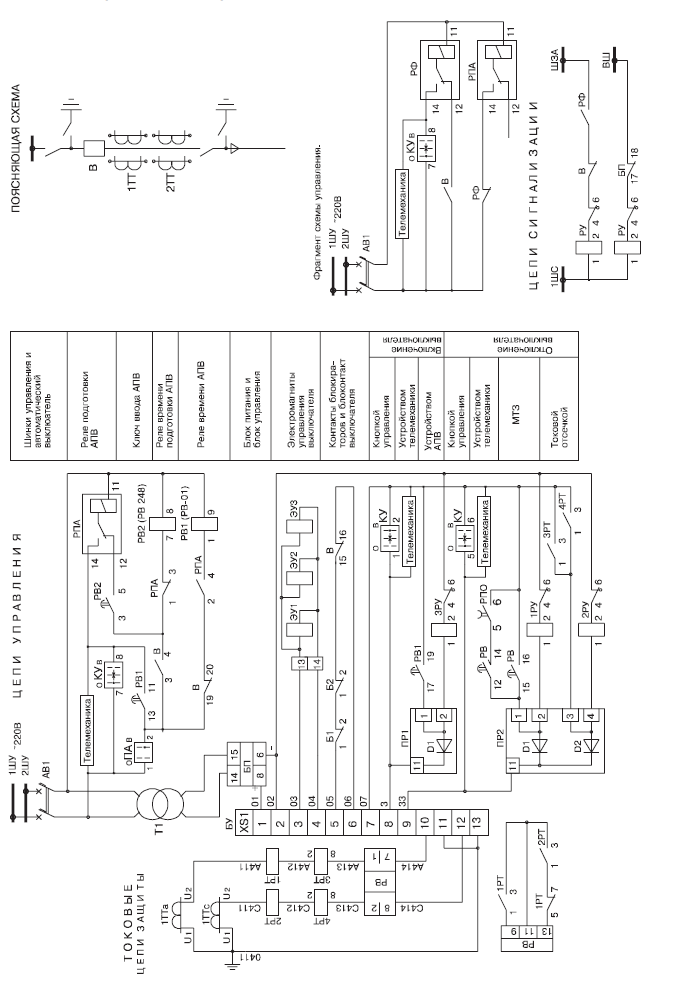

Пример применения платы PR/TEL-220-03 совместно с BU/TEL-220-05A в схеме на переменном оперативном токе

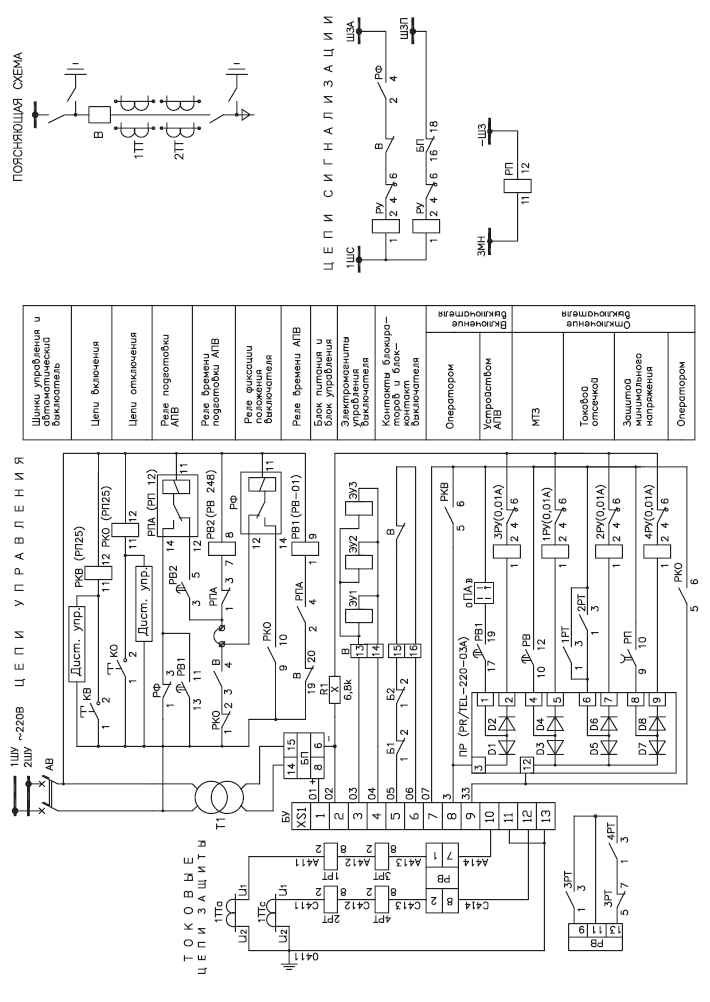

Пример применения блока PR/TEL-220-03А совместно с BU/TEL-220-05A в составе схемы управления выключателем ВВ/TEL на переменном токе

Комплект поставки включает в себя:

Маркировка и пломбирование

Маркировка должна быть нанесена на корпус платы и включает в себя:

— товарный знак предприятия изготовителя;

— наименование изделия;

— нумерация контактов разъемов;

— порядковый номер по системе нумерации предприятия-изготовителя.

После осуществления приемо-сдаточных испытаний блока пломбируется.

Упаковка

Каждый блок PR/TEL вместе с комплектом поставки упаковывается в картонную коробку. На коробку имеется маркировка следующего содержания:

— товарный знак предприятия изготовителя;

— наименование изделия;

— порядковый номер по системе нумерации предприятия-изготовителя.

Подготовка к работе

Проверка сопротивления изоляции PR/TEL должна осуществляться мегаомметром на напряжение 2500 В между всеми выведенными на разъем цепями и корпусом. Указанные цепи следует объединить. Сопротивление изоляции должно составлять не менее 100 МОм.

Тестовая проверка

Для выполнения тестовой проверки требуется отключить плату от внешних цепей.

Тестовая проверка состоит в проверке исправности цепей блока. Проверка производится посредством цифрового мультиметра, оснащенного функцией проверки диодов, согласно таблице ниже. При подключении к плате щуп мультиметра с обозначением «COM» (общий) следует подключать ко второму контакту пары.

Правила применения и эксплуатации

Эксплуатацию и обслуживание следует осуществлять согласно «Правилам технической эксплуатации электрических станций и сетей» и Руководству по эксплуатации на приводное устройство.

Возможность работы блока в условиях, которые отличаются от стандартных, необходимо согласовывать с заводом — изготовителем.

Информация о типовых проектах установки блоков приведена в комплектах документации, которые разработаны Предприятием «Таврида Электрик».

Для установки необходимо применять только типовые проекты. Возможно применение других проектов установки после согласования их с отделами сбыта Предприятия «Таврида Электрик».

В процессе эксплуатации блока требуется не реже одного раза в два года выполнять осмотр и тестовую проверку, совмещая тестовую проверку с отключением присоединения.

Техническое обслуживание

Общие сведения

Персонал, обслуживающий платы, должен ознакомиться с руководством по эксплуатации, а также c руководством по эксплуатации блока управления BU/TEL-220-05A ИТЕА 468332.021РЭ. При монтаже, осмотрах и эксплуатации необходимо соблюдать “Правила техники безопасности при эксплуатации установок потребителей” и “Правила устройства электроустановок”.

Порядок технического обслуживания PR/TEL.

Блоки PR/TEL не требуют специального технического обслуживания.

Желательно периодически проводить внешний осмотр состояния корпуса платы и изоляции подсоединенных к ней проводников.

Текущий ремонт

Блок не подлежит ремонту в эксплуатационных условиях. При выходе платы из строя в течении гарантийного срока, она подлежит бесплатной замене предприятием изготовителем или его официальным представителем на другую исправную плату.

Транспортировка и хранение

Блоки PR/TEL в упаковке для транспортирования способны выдерживать воздействие относительной влажности 80 % при температуре 15°С.

Блоки PR/TEL в упаковке для транспортирования выдерживают воздействие температуры окружающего воздуха от -50 до +55 С.

Блоки PR/TEL в упаковке для транспортирования способны выдерживать без механических повреждений механические воздействия с ускорением 30м/с2 при частоте ударов от 10 до 120 ударов в минуту в течение 2 часов или 15000 ударов с тем же ускорением.

Расстановка и фиксация в транспортных средствах картонных коробок с блоками должно обеспечивать их устойчивое положение, предотвращать возможность смещения коробок, их удары друг о друга, а также о стенки транспортных средств.

Утилизация

Платы PR/TEL не представляют опасности для жизни, здоровья людей и окружающей среды после окончания срока службы и не требуют специальной утилизации.

Гарантийные обязательства

Гарантийный срок эксплуатации платы составляет 2 года со дня ввода в эксплуатацию, если не превышен гарантийный срок хранения.

Гарантийный срок хранения — 1 год со дня приемки.

Гарантия прекращается в следующих случаях:

по окончании гарантийного срока хранения, если блок не введен в эксплуатацию до его окончания;

по окончании гарантийного срока эксплуатации;

при нарушении целостности пломбировки;

при нарушении правил эксплуатации;

при нарушении условий или правил хранения, транспортирования.

Для гарантийного ремонта (замены) следует направить в адрес предприятия изготовителя Блок и акт рекламации, оформленный согласно требованиям паспорта ИТЕА 468353.018ПС

По истечении гарантийного срока производитель устраняет выявленные дефекты за счет заказчика.

Габаритные и установочные размеры блока PR/TEL-220-03А

Внешний вид лицевой панели блока PR/TEL-220-03A
