Реле МКУ 48С, МКУ 48Т – слаботочное электромагнитное с замыкающими, размыкающими и переключающими контактами предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50 Гц.
Общие сведения
Слаботочное электромагнитное реле постоянного и переменного тока с замыкающими и переключающими контактами МКУ48-С предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50 Гц.
Структура условного обозначения
МКУ48-С РА4.50... РАО.450.002 ТУ:
МКУ48-С - тип реле (С - специальное);
РА4.50... - исполнение реле в зависимости от рабочего
напряжения и контактной группы;
РАО.450.002 ТУ - обозначение технических условий.
Климатическое исполнение УХЛ и Т по ГОСТ 15150-69 (Т - тропическое исполнение (МКУ48-Т), исполнение УХЛ (МКУ48-С) на реле не наносится).
Условия эксплуатации
Температура окружающей среды от минус 50 до 50°С.
Относительная влажность воздуха при температуре 35°С не более 98%.
Атмосферное давление 85 - 106,6 кПа (650-800 мм рт.ст.).
Синусоидальная вибрация (вибропрочность) с амплитудой ускорения 4g 5-80 Гц.
Ударная прочность: одиночные удары 9 с ускорением 150g, многократные удары 500 с ускорением 15g.
Коммутируемая мощность, не более: постоянного тока 50 Вт, переменного тока 500 В·А.
Рабочее положение горизонтальное (контактным набором сверху катушки).
Реле не должны иметь резонансных частот в диапазоне до 25 Гц.
По технике безопасности реле соответствует требованиям ГОСТ 12.2.007.0-75.
Реле соответствует техническим условиям РАО.450.002 ТУ. РАО.450.002 ТУ
Электрическая изоляция между токоведущими цепями реле, а также токоведущими цепями и корпусом должна выдерживать испытательное напряжение переменного тока (эффективное значение), В: в нормальных климатических условиях - 1500 в условиях
повышенной влажности - 900 Сопротивление изоляции между токоведущими цепями, а также между токоведущими цепями и корпусом, МОм, не менее: в нормальных климатических условиях (обмотка обесточена) - 200 при максимальной температуре (после
выдержки обмотки под рабочим напряжением) - 20 в условиях повышенной влажности: между контактами, между контактами и корпусом - 10 между обмотками и между обмотками и корпусом - 5 после воздействия плесневых грибов и соляного тумана
(для МКУ48-Т) - 5 Масса реле, г, не более: открытого исполнения - 360 в кожухе - 600 Минимальный срок службы и минимальный срок сохраняемости, лет - 15
Реле МКУ48-С представляет собой Ш-образный сердечник, на котором установлена катушка, на правой части сердечника помещен короткозамкнутый виток из меди для реле переменного тока, из стали - для реле постоянного тока с целью
увеличения магнитной проводимости. Магнитная система крепится к корпусу двумя винтами, к сердечнику двумя винтами прикреплено основание с двумя контактными группами и якорем.
Контактные пружины, установленные на две шпильки, изолированы друг от друга и от основания пластмассовыми прокладками.
На якоре установлена колодочка (дужка), с помощью которой происходит переключение контактных пружин.
Реле МКУ48-С изготовляется трех типов: открытое с колодочкой, открытое с дужкой, закрытое (с кожухом).
Общий вид реле, габаритные, установочные, присоединительные размеры и допустимые отклонения приведены на рис. 1-3, электрические принципиальные схемы - в табл. 2-4.

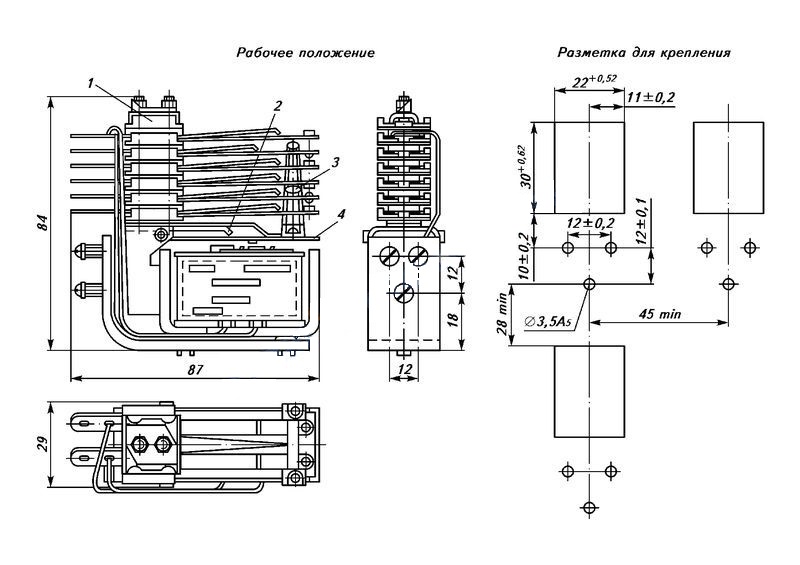

Общий вид, габаритные, установочные и присоединительные размеры реле МКУ48-С и МКУ48-Т с толкателем контактных пружин типа колодочки:
1 - контактная группа;
2 - ограничитель хода якоря;
3 - колодочка;
4 - якорь

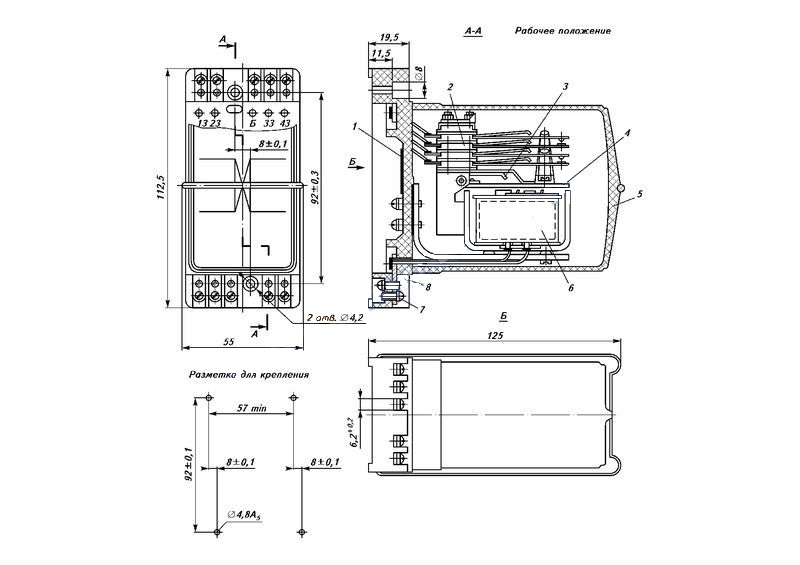

Общий вид, габаритные, установочные и присоединительные размеры реле МКУ48-С и МКУ48-Т в кожухе:
1 - этикетка;
2 - контактная группа;
3 - ограничитель хода якоря;
4 - якорь;
5 - кожух;
6 - электромагнит;
7 - винт М3;
8 - основание

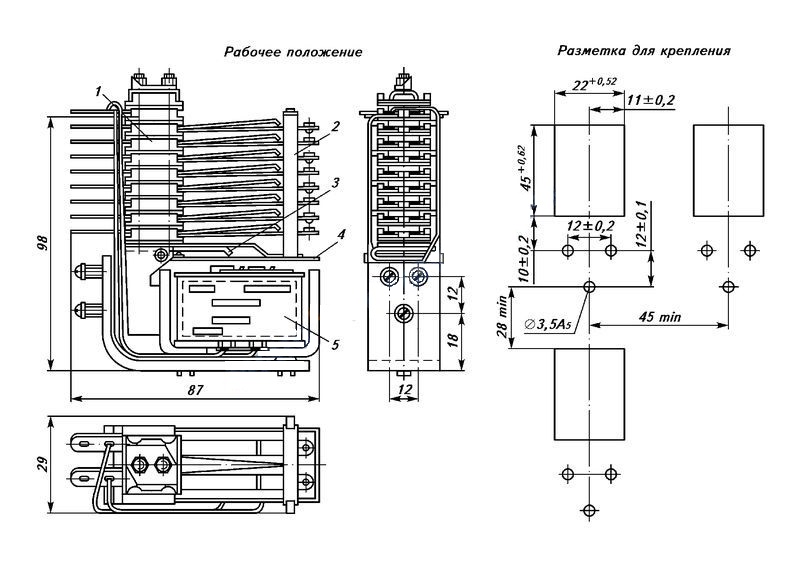

Общий вид, габаритные, установочные и присоединительные размеры реле МКУ48-С и МКУ48-Т с толкателем контактных пружин типа дужки:
1 - контактная группа;
2 - дужка;
3 - ограничитель хода якоря;
4 - якорь;
5 - электромагнит
В комплект поставки входят: реле, этикетка, техническое описание и инструкция по эксплуатации (по требованию заказчика).
