Реле тока двустабильные серии РТД-11 применяются в различных схемах аварийной и предупреждающей сигнализации в качестве органа, реагирующего на изменение тока в электрических цепях. Реле серии РТД-11 работает от сети постоянного тока напряжением 48, 60, 110 и 220В; серии РТД-12 – от сети переменного тока напряжением 110, 127 и 220В частотой 50 и 60Гц. Реле пригодны для работы в сейсмоопасных районах.
Основные типоисполнения реле:
- РТД 11-01-11 УХЛ4, 48 В; 60 В; 0,05 А 34 2552 0716
- РТД 11-01-11 УХЛ4. Экспорт, 48 В; 60 В; 0,05 А 34 2552 0717
- РТД 11-01-11 О4. Экспорт, 48 В; 60 В; 0,05 А 34 2552 0719
- РТД 11-01-15 УХЛ4, 110 В; 220 В; 0,05 А 34 2552 0726
- РТД 11-01-15 УХЛ4. Экспорт, 110 В; 220 В; 0,05 А 34 2552 0727
- РТД 11-01-15 О4. Экспорт, 110 В; 220 В; 0,05 А 34 2552 0729
- РТД 11-04-11 УХЛ4, 48 В; 60 В; 0,2 А 34 2552 0736
- РТД 11-04-11 УХЛ4. Экспорт, 48 В; 60 В; 0,2 А 34 2552 0737
- РТД 11-04-11 О4. Экспорт, 48 В; 60 В; 0,2 А 34 2552 0739
- РТД 11-04-15 УХЛ4, 110 В; 220 В; 0,2 А 34 2552 0746
- РТД 11-04-15 УХЛ4. Экспорт, 110 В; 220 В; 0,2 А 34 2552 0747
- РТД 11-04-15 О4. Экспорт, 110 В; 220 В; 0,2 А 34 2552 0749
- РТД 12-01-34 УХЛ4, 220 В; 0,05 А 34 2552 0816
Реле тока двустабильные РТД 11 и РТД 12
Двустабильные реле тока серии РТД 11 и РТД 12 предназначены для применения в различных схемах аварийной и предупреждающей сигнализации в качестве аппаратов, реагирующих на изменения тока в электрических цепях постоянного тока
напряжением до 220В или переменного тока напряжением до 220В, частотой 50 или 60 Гц.
Реле РТД 11 предназначены для работы в энергетических установках с постоянным оперативным током, напряжением 48, 60, 110 или 220В, а реле РТД 12 с переменным оперативным током напряжением 110, 127 или 220В.
Вид климатического исполнения реле УХЛ категории 4 по ГОСТ15150-69.
Структура условного обозначения, маркировка РТД.
РТД ХХ-ХХ-ХХ-40Х4
РТД - реле тока двустабильное;
ХХ - номер разработки (11 - для цепей постоянного тока; 12 - для цепей переменного тока);
ХХ - величина импульса тока срабатывания (01; 02; 04) по ОСТ 16.0.800.425 77;
ХХ - номинальное напряжение питания (11; 15; 34) по ОСТ 16.0.800.425 77;
40 - 40 - степень защиты оболочки IР40 по ГОСТ 14254 96;
Х4 - климатическое исполнение (УХЛ; О) и категория размещения по ГОСТ 15150 69 и ГОСТ 15543.1 89.

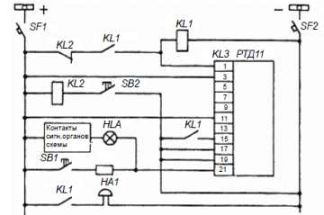

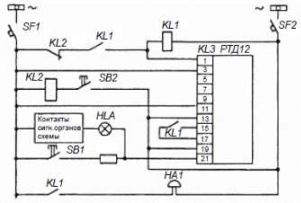

Схема подключения реле РТД 11 и РТД 12
SF1, SF2 – автоматические выключатели;
KL1 - KL3 – промежуточные реле;
SB1, SB2 – кнопочные выключатели;
HLA – сигнальное табло;
HA1 – звонок;
R1 – резистор
 |
 |
| РТД-11 |
РТД-12 |
Цепь
|
Контакт |
Адрес |
Цепь |
Контакт |
Адрес |
контакт выход. реле
|
1 |
цепь управления
|
контакт выход. реле |
1 |
цепь управления |
| 3 |
3 |
| ввод PI, CI |
5 |
накладка
|
питание реле
|
5
|
накладка выбора режима питания
|
| 7 |
7
|
питание реле
|
9
|
9 |
11
|
"+" 220, 60 В
|
11 |
|
13
|
"+" 220, 60 В
|
13
|
15
|
контакты общего "-" возврата
|
15
|
17
|
17
|
вход трансформатора
|
19
|
цепь контроля входного сигнала
|
вход трансформатора
|
19 |
цепь контроля входного сигнала
|
21
|
21
|

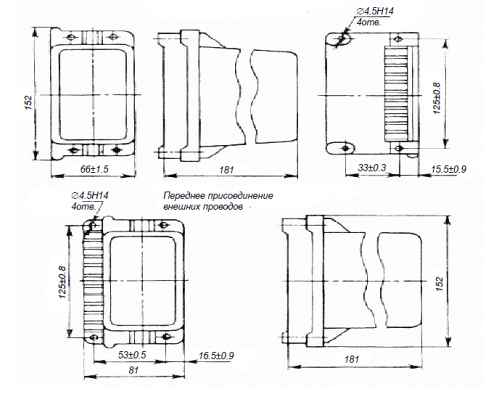

Габаритные размеры реле РТД 11 и РТД 12
Все элементы реле смонтированы на цоколе первого (минимального) габарита и защищены от внешних воздействий кожухом второго (по высоте) габарита в унифицированной системе и оболочке "СУРА". На цоколе установлены входной трансформатор
тока и две металлические скобы, к которым крепятся лицевая и печатная платы с полупроводниковыми элементами, реле, конденсаторами и резисторами.

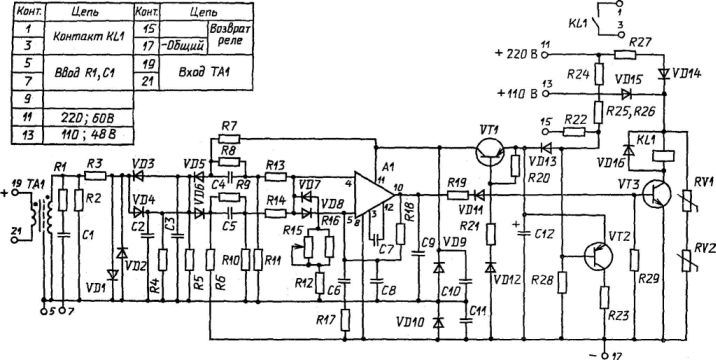

Схема электрическая принципиальная реле РТД 11
Схемы реле включают в себя блоки формирования импульсов, реагирующие органы, блоки временной задержки и выходные исполнительные органы. Блок формирования импульсов реле РТД 11 состоит из трансформатора тока, нагруженного на резистор и
RС-цепь, подключаемую только при питании реле от выпрямительных блоков, двух пиковых детекторов и двух дифференцирующих цепей. Реагирующий орган представляет собой триггер, выполненный на операционном усилителе с положительной обратной
связью. Порог срабатывания триггера регулируется с помощью переменного резистора. Блок временной задержки, исключающий должную работу реле при подаче питания, выполнен на двух транзисторах. Первый транзистор задерживает подачу питания
на реагирующий орган, а транзисторный ключ, выполненный на втором транзисторе, обеспечивает быстрый разряд конденсатора в цепи питания реле.
Выходной исполнительный орган включает выходной транзистор, работающий в ключевом режиме, и выходное реле. При ступенчатом увеличении постоянного тока, протекающего через первичную обмотку трансформатора, на вторичной обмотке
формируется импульс отрицательной полярности, который после преобразования поступает на вход реагирующего органа и переводит его в сработанное состояние. При снятии входного сигнала на вторичной обмотке формируется импульс положительной
полярности, который переводит реагирующий орган и реле в исходное состояние. Блок формирования импульсов реле РТД 12 состоит из трансформатора тока, нагруженного на нелинейную нагрузку, пикового детектора и дифференцирующей цепи.
Реагирующий орган и блок временной задержки реле РТД 12 выполнены аналогично органу и блоку реле РТД 11. Порог срабатывания триггера регулируется резистором. Реле РТД 12 питается через выпрямительный мост. Резисторы схемы питания
образуют делители, питающие реле от источников с разным уровнем напряжения. В схему питания выходного исполнительного органа включены дополнительно конденсаторы, предотвращающие вибрацию выходного реле. При ступенчатом увеличении
переменного тока на вход реагирующего органа поступает сформированный отрицательный импульс тока, который переводит реагирующий орган в сработанное состояние. Возврат реле в исходное состояние обеспечивается только с помощью внешнего
контакта, подключаемого параллельно цепи питания реле через токоограничивающий резистор.
