Реле импульсной сигнализации типа РИС-Э3М предназначено для работы в цепях переменного тока частоты 50 Гц с напряжением до 220 В в качестве аппарата, реагирующего на изменение тока в цепях, в схемах аварийной и предупреждающей сигнализации с центральным съемом звукового сигнала, и в схемах специальной сигнализации.
Реле импульсной сигнализации типа РИС-Э3М предназначено для работы в цепях переменного тока частоты 50 Гц с напряжением до 220 В в качестве органа,
реагирующего на изменение тока в цепях, в схемах аварийной и предупреждающей сигнализации с центральным съемом звукового сигнала, и в схемах специальной сигнализации.
Реле предназначено для применения в импульсных схемах аварийной и предупреждающей сигнализации с центральным съемом звукового
сигнала и в схемах специальной сигнализации.
Реле изготавливаются в климатическом исполнении УХЛ в категории размещения 4.
Степень защиты реле IP42 по ГОСТ 14255-69.
Расшифровка РИС-Э3М, маркировка.
Р - реле;
И - импульсной;
С - сигнализации;
Э3М - модификация реле реагирующего на изменение переменного тока
Аналог реле РИС-Э3М - РТД-12.
Технические характеристики реле РИС-Э3М
Номинальное напряжение переменного тока частоты 50 Гц – 220 В.
Значение импульса тока срабатывания 0,025-0,05 А.
Количество четко принимаемых сигналов – 10.
Суммарный максимальный ток импульсов во входной цепи – 0,5 А.
Разрывная способность исполнительных контактов:
- при
напряжении 220 В – 0,1 А;
- при напряжении 24 В – 0,2 А.
Испытательное напряжение переменного тока частоты 50 Гц.
Для проверки электрической прочности изоляции – 1,5 кВ (эфф.).
Предельно допустимое превышение
температуры выводов реле над температурой окружающей среды 40°С при протекании через контакты реле тока силой 0,2 А – 55°С.
Сопротивление изоляции реле:
- в холодном состоянии не менее 10 МОм;
- в нагретом состоянии
(соответствующем нагрузке номинальным током) не менее 3 МОм;
- после пребывания в среде с относительной влажностью 95±8% при температуре 20±5°С не менее 0,5 МОм.
Реле РП-4 является исполнительным элементом РИС-Э3М.

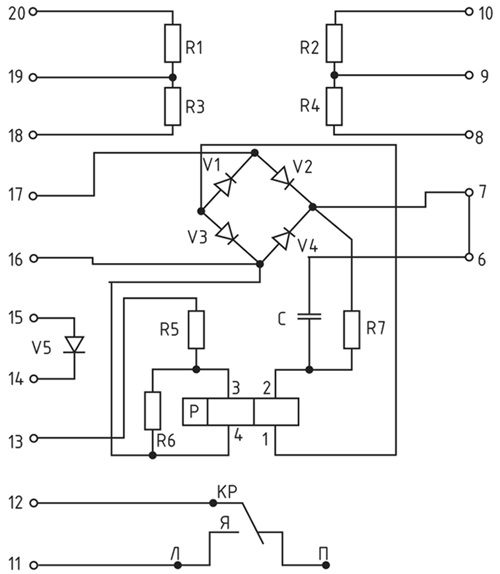

Принципиальная схема реле РИС-Э3М

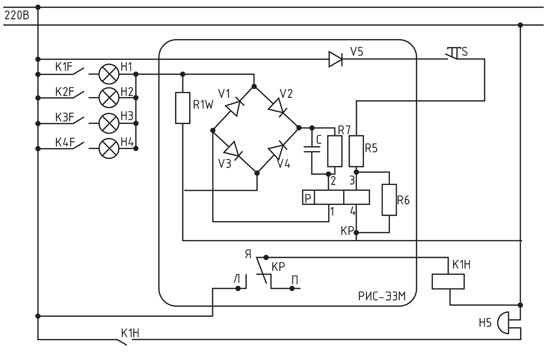

Принцип работы реле РИС-Э3М
При замыкании сигнальных контактов K1F-K4F какого-либо из аппаратов аварийной или предупреждающей сигнализации через входное сопротивление R1W пойдет ток.
При этом на входном сопротивлении R1W происходит нарастание напряжения и через выпрямитель V1-V4 заряд конденсатора С. Во время заряда конденсатора
через обмотке поляризованного реле KP проходит импульс зарядного тока, который перебрасывает якорь реле KP из одного устойчивого положения в другое и эти
замыкает цепь промежуточного реле K1H. Включается звонок H5.
C помощью кнопки S якорь реле KP перебрасывается в первоначальное положение, в результате чего снимается звуковой сигнал и схема реле РИС-Э3М приводится
в исходное положение.
При прохождении второго импульса тока напряжение на сопротивление R1W снова возрастает, при этом вновь происходит заряд конденсатора С, и
схема работает так, как описанное выше.
