Реле АЛ1 предназначены для применения в цепях переменного тока релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи.
Реле тока АЛ4, АЛ4-1, АЛ4-2 предназначены для использования совместно с трансформаторами тока нулевой последовательности (ТТНП) в качестве устройства, реагирующего на переменный ток частоты 50 Гц нулевой последовательности в схемах защит генераторов, двигателей и линий с малыми токами замыкания на землю
Реле тока АЛ-4 является релейной системой, которая предназначена для установки в цепях переменного тока с целью защиты электрического оборудования от чрезмерного повышения тока в электрической цепи. Это устройство является составным
звеном противоаварийной автоматики и выполняет роль узла, реагирующего на повышение тока в цепи.
Реле рассчитаны на совместную работу с трансформаторными системами токов нулевой последовательности. Они выполняют роль устройства, которое следит за повышением тока нулевой последовательности и позволяют обеспечивать защиту
электрогенераторов, двигателей и электрических линий, характеризующихся небольшими токами замыкания на землю.
Эксплуатация реле АЛ-4
Предложенные релейные устройства рассчитаны для эксплуатации в закрытых помещениях при температурах, которые не выходят за диапазон значений от -400С до +550С. Влажность воздушной среды может составлять 98%. В
самом воздухе не допускается наличие токопроводящей пыли, высоких концентраций агрессивных паров и газов, способствующих коррозии металлических элементов и разрушению изоляции.
Конструкция и функционирование реле
Реле тока АЛ-4 выполнены в виде корпусного прибора, который имеет защитный пластиковый кожух, функциональную переднюю панель и клеммную колодку. Для настройки режимов работы устройства используются переключатели передней панели.
Верхний переключатель владеет 10-ю ступенями, величина которых равна значению минимального тока. Нижний регулятор также имеет 10 ступеней и позволяет задавать уставку с дискретностью в 0,1.
Если на реле подается напряжение и ток со значением меньшим установленного предела, то контакты внешнего релейного механизма находятся в исходном положении. В момент увеличения тока выше уставки произойдет срабатывание реле и
переключение его выходных контактов.
Характеристики
|
Величина питающего напряжения:
|
~220, 100 В
=220 В
|
|
Значение номинального тока:
|
0,16 А
|
|
Диапазон токовых уставок срабатывания:
|
1,5·10-2…15·10-2
|
|
Длительная термическая устойчивость:
|
0,16 А
|
|
Время для срабатывания реле:
|
0,04…0,06 сек
|
|
Тип и число контактов:
|
Переключающий / 1
|
|
Механическая и коммутационная износоустойчивость:
|
100 тыс. и 20 тыс. циклов
|
|
Точность:
|
5
|
|
Показатель возврата:
|
0,93
|
|
Уровень защиты по корпусу и клеммнику:
|
IP40 и IP20
|
|
Интервал рабочих температур:
|
от -400С до +550С
|
|
Вес устройства:
|
800 грамм
|

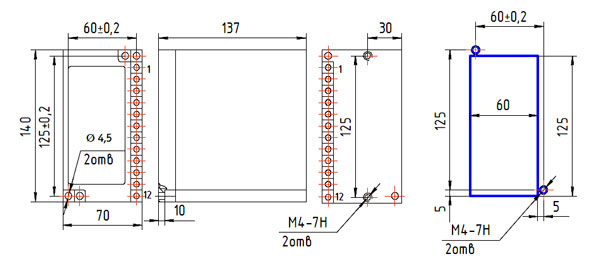

Размеры реле и панели для проводов
