Реле промежуточные универсальные серии РПУ 2М предназначены для работы в электрических цепях управления и промышленной автоматики переменного тока напряжением до 380В частотой 50Гц и постоянного тока напряжением до 220В./p>
Основные типоисполения реле :
- РПУ-2М-211-1440, РПУ-2М-211-6440, РПУ-2М-211-1620, РПУ-2М-211-6620, РПУ-2М-211-1800, РПУ-2М-211-6800
- РПУ-2М-211-1420, РПУ-2М-211-6420, РПУ-2М-211-1240, РПУ-2М-211-6240
- РПУ-2М-211-1220, РПУ-2М-211-6220, РПУ-2М-211-1400, РПУ-2М-211-6400, РПУ-2М-211-1040, РПУ-2М-211-6040
- РПУ-2М-211-1200, РПУ-2М-211-6200, РПУ-2М-211-1020, РПУ-2М-211-6020
Общие сведения
Реле промежуточные универсальные серии РПУ-2М предназначены для работы в электрических цепях управления и промышленной автоматики переменного тока напряжением до 380В частотой 50Гц и постоянного тока напряжением до 220В.
Условия эксплуатации
Высота над уровнем моря до 1000м.
Диапазон рабочих температур от -10 до +450С.
Среднемесячное значение относительной влажности 80% при температуре +200С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой от 5 до 15Гц при ускорении не более 3g.
Реле в процессе эксплуатации допускает колебания напряжения сети от 0.85 до 1.10 от номинального значения.
Реле постоянного тока допускают работу при питании выпрямленным током. Пульсация напряжения при этом должна быть не более 8%.
Допускается эксплуатация в условиях, нормированных для исполнения УХЛ, категория размещения 4.

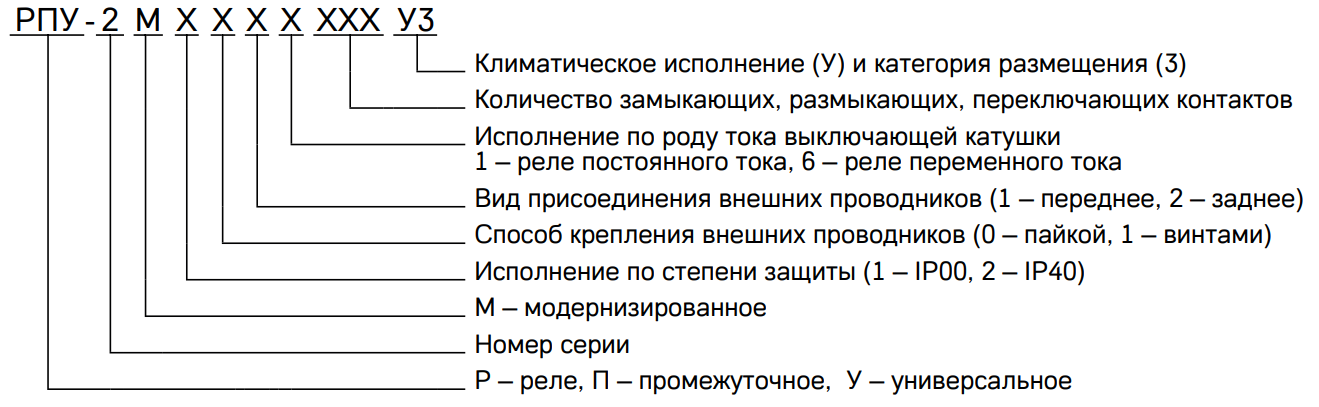

Структура условного обозначения
