Реле промежуточные электромагнитные серии ПЭ 37-24 применяются в цепях управления электроприводами переменного тока напряжением до 440В ТУ16-523.622-82 частоты 50 и 60Гц и в цепях постоянного тока напряжением до 220В, являются комплектующими изделиями.
Реле выпускаются в следующем исполнении:
- Реле ПЭ-37-22
- Реле ПЭ-37-24
- Реле ПЭ-37-42
- Реле ПЭ-37-44
- Реле ПЭ-37-62
- Реле ПЭ-37-80
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -40 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой от 1 до 35Гц при ускорении не более 0.5g.
Рабочее положение вертикальное или горизонтальное, на вертикальной плоскости допускается отклонение не более 5°.
Реле постоянного тока допускают работу при питании выпрямленным током. Пульсация напряжения при этом должна быть не более 8%.

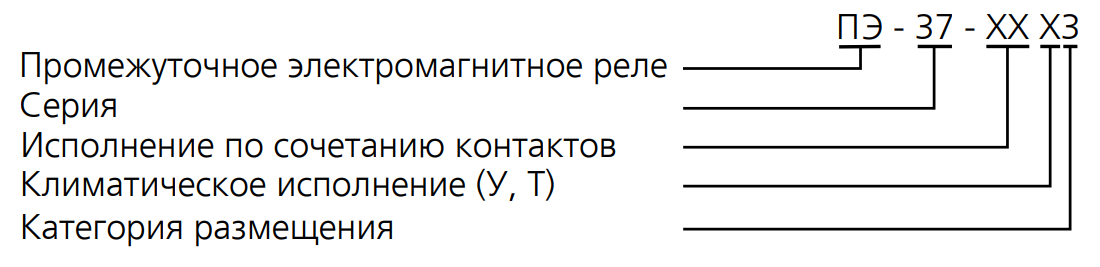

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Реле ПЭ-37 состоит из двух одинаковых частей кожуха 1, изготовленного из прозрачной или цветной пластмассы, в котором размещены контактная система 2, состоящая из пружины 3, упора 4, толкателя 5, контактных пружин 6 и 7 и электромагнита 8, хвостовика якоря 9, взаимодействующего с толкателем.
В пазах кожуха имеется пружина 10 для крепления реле с помощью защелки и гайка 11 для крепления реле винтом. Детали кожуха скреплены упругими скобами 12.
Контактная система реле ПЭ-37 содержит коммутирующие контакты и выводы для присоединения монтажных проводов. Материал контактов - серебро.
Внешние провода к реле ПЭ-37 присоединяются при помощи винтовых клемм.
При подаче напряжения на включающую катушку якорь реле ПЭ-37 притягивается к сердечнику и воздействует на толкатель, который изменяет коммутационное состояние контактов реле. После снятия напряжения якорь и контактная система реле ПЭ-37 возвращаются в исходное положение.

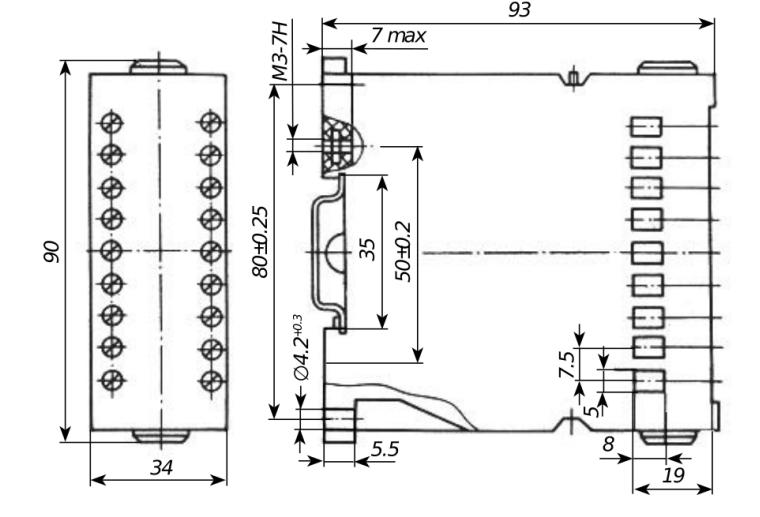

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
