Реле УСЗ 3М используется для определения поврежденного участка или его присоединения в компенсированных сетях напряжением 6-10 kV при одно-фазных замыканиях на землю.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 40 °С для исполнения УХЛ4 и от минус 10 до плюс 45 °С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 100 Hz с максимальным ускорением 0,25 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников – IP00 по ГОСТ 14255-69.
Основные параметры
|
Регулировка чувствительности
|
плавная
|
|
Отклонения показаний приборов от величин, указанных в таблице для частот от 250 до 650 Hz, %, не более
|
± 40
|
|
Чувствительность
|
Ток на входе трансформатора
(ТТНП), А
|
Показания микроамперметра устройства
типа УСЗ 3М, mА, на частотах, Hz
|
|
250
|
350
|
550
|
650
|
2000
|
|
Максимальная
|
1
|
61
|
61
|
45
|
40
|
< 30
|
|
Минимальная
|
1
|
3
|
3
|
2
|
2
|
< 5
|
|
5
|
15
|
13
|
10
|
9
|
< 10
|
|
20
|
65
|
52
|
40
|
37
|
< 30
|
Конструкция
Реле типа УСЗ 3М выполнено переносным и предназначено для использования с трансформаторами тока нулевой последовательности (ТТНП); имеется возможность установки его на панели.
Структура условного обозначения и особенности заказа
Структура условного обозначения
УСЗ 3М Х4
УСЗ -реле сигнализации замыканий;
3М - номер конструктивной модификации;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.
При заказе необходимо указать:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- номер технических условий.
Номенклатурный номер УСЗ 3М - 08 003 002

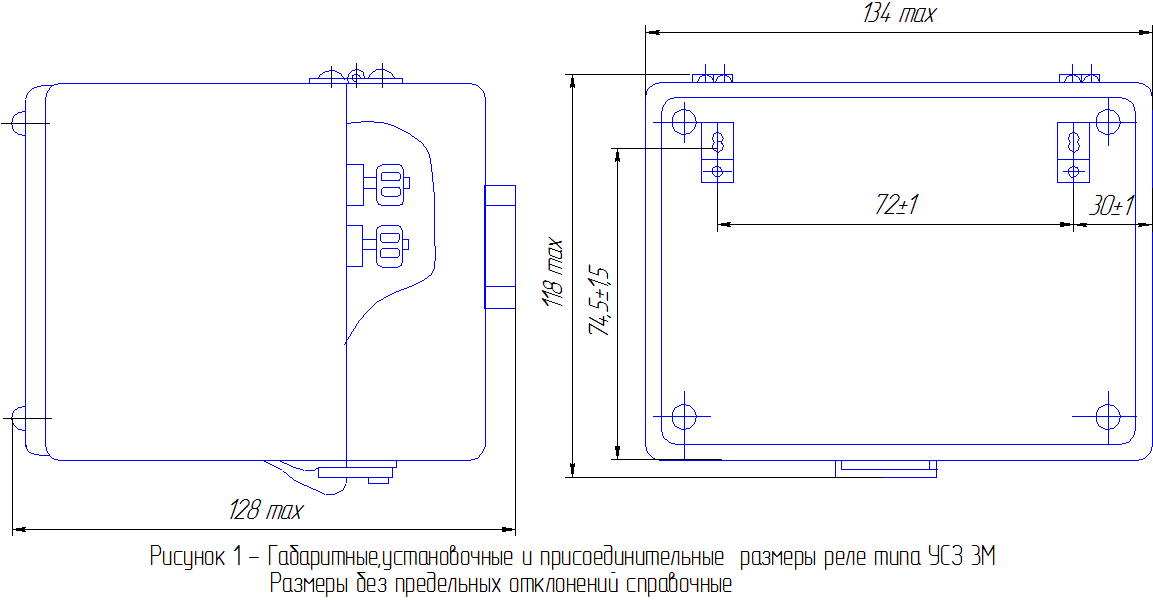

Габаритные, установочные и присоединительные размеры
