Реле защиты ЗЗН используется при однофазных замыканиях на землю в сетях напряжением 2-10 кV для селективного отключения защищаемого присоединения, работающих с изолированной или заземленной через активный резистор нейтралью, а также в сетях с частичной компенсацией емкостного тока сети с токами замыкания на землю от 0,2 до 150 А. Токовые цепи защиты подключаются к трансформатору тока нулевой последовательности - ТТНП.
В защите имеется встроенный блок питания c выходным напряжением ± (15,0 ± 0,5) V.
В защите введена «Экспресс-проверка» исправности вторичных цепей ТТНП и самой защиты.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 100 Hz с максимальным ускорением 0,7 g.
Степень защиты оболочки - IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
|
Номинальное напряжение питания от сети переменного тока (Uпит.ном), V
|
100
|
|
Номинальное напряжение цепей переменного тока (3Uо ном), V
|
100
|
|
Номинальное напряжение питания цепей постоянного тока, V
|
±15
|
|
Номинальная частота переменного тока, Hz
|
50
|
|
Токи срабатывания защиты (Iср) при Uпит.ном и 3Uо ном., А:
|
|
|
- на уставке 1
|
0,07± 0,02
|
|
- на уставке 2
|
0,25 ± 0,05
|
|
- на уставке 3
|
2,5 ± 0,3
|
|
Напряжение срабатывания защиты, (Uср) при 2 Iср, Uпит.ном, V:
|
|
|
- на уставке 1
|
10 ± 1,0
|
|
- на уставке 2
|
15± 1,5
|
|
- на уставке 3
|
20 ± 2,0
|
|
Зона срабатывания защиты (j) при Uпит.ном; 3Uо ном; 3 Iо = 0,2 А на уставке по току 1 и при 3 Iо=2 Iср. на уставках по току 2 и 3, град
|
180 ± 10
|
|
Угол середины зоны срабатывания(jо) при тех же условиях, град:
|
|
|
- на уставках 1 и 2
|
120 ± 10
|
|
- на уставке 3
|
120 ± 15
|
|
Время срабатывания защиты при Uпит.ном, поданных толчком 3Uо ном; 3Io = 2 Iср; j = jо, на любой уставке по току и напряжению, s, не более
|
0,045
|
|
Время возврата при сбросе 3Io = 2 Iср и напряжения 3Uо = 100 V до нуля, s, не более
|
0,02
|
Конструкция
Защита выполнена с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах. Защита размещена в унифицированном корпусе «СУРА» II габарита несъемного исполнения.
Структура условного обозначения и особенности заказа
Структура условного обозначения
ЗЗН Х4
З - защита;
З - земляная;
Н - направленная;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69.
При заказе необходимо указать:
- обозначение типа защиты;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее винтом;
- номер технических условий.
Номенклатурный номер 01 000 001N
Вместо знака N указать:
1 – для переднего присоединения;
3 – для заднего присоединения винтом.

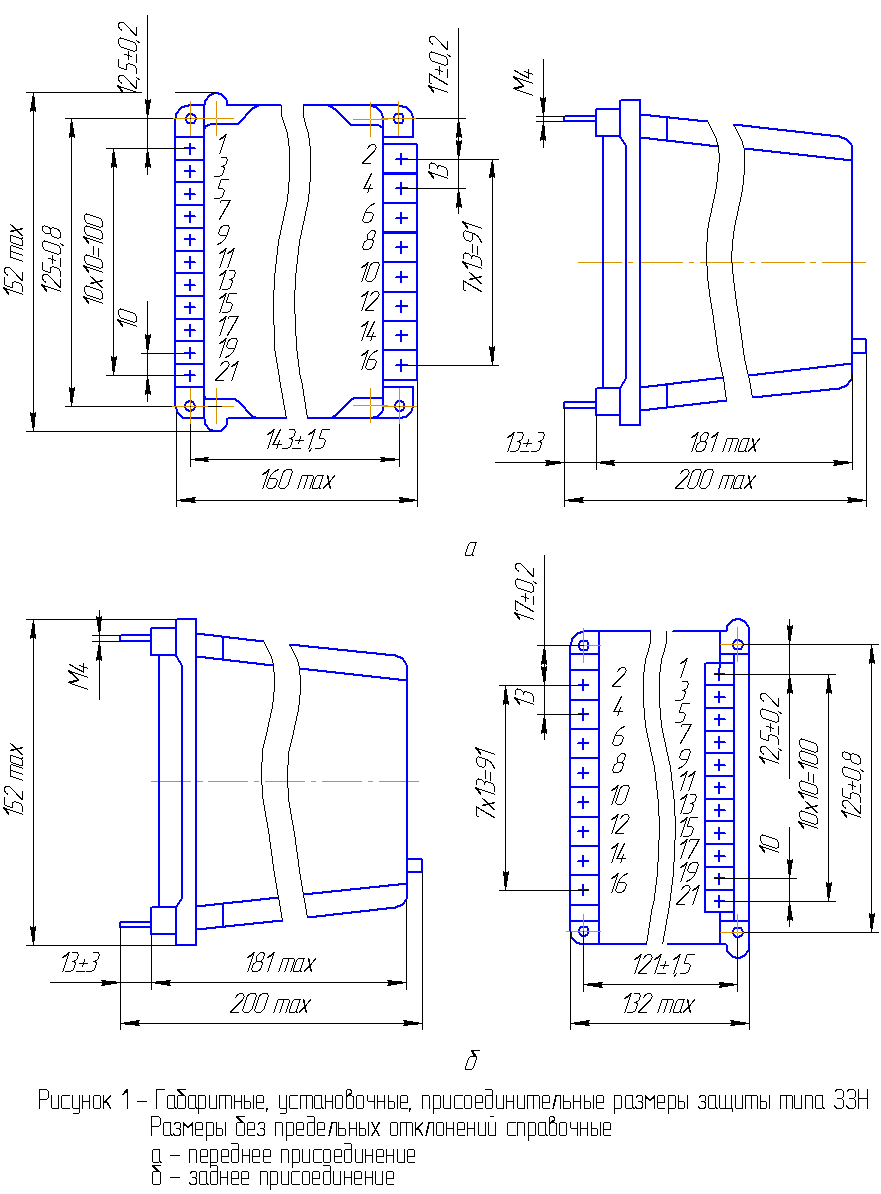

Габаритные размеры
