Реле прерывания питания УПП используется в цепях световой сигнализации для получения мигающего света.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 40ºС для исполнения УХЛ4, от минус 10 до плюс 40 ºС для исполнения О4.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3g, в диапазоне от 16 до 100 Hz с максимальным ускорением 1g.
Степень защиты оболочки устройства IP40, а контактных зажимов для присоединения внешних проводников и вынесенных под цоколь резисторов – IP00 по ГОСТ 14254-2015
Типоисполнения
Типоисполнение по номенклатурному номеру: 09 501 001 7
Примечание
С реле поставляется универсальный комплект деталей присоединения внешних проводников (переднего, заднего шпилькой, заднего винтом)
Конструкция
Все элементы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Радиоэлементы размещены на печатной плате.
Структура условного обозначения и особенности заказа
Структура условного обозначения
УПП Х4
УПП - реле прерывания питания;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.
При заказе необходимо указать:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- номер технических условий.

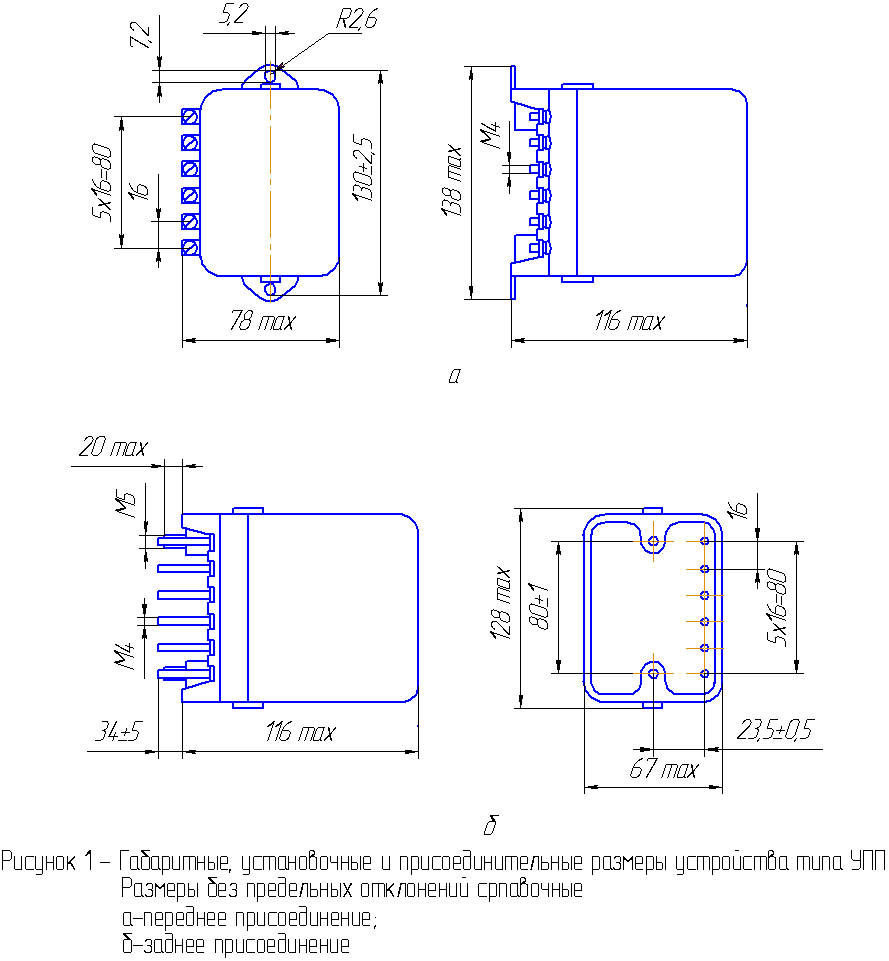

Габаритные размеры
